眾所周知SSD的讀寫速度遠比hdd磁碟要快，理解ssd的工作原理使我們開發處高效儲存方案。

linux 相關指令

fstrim --fstab --verbose ## 回收(discard)檔案系統上對應磁碟未使用的塊
blkdiscard /dev/nvme1n1  ## 回收並擦除(discard)整個SSD塊裝置
wipefs -a /dev/nvme1n1   ## 擦除(erase)檔案系統的簽名

fstrim

fstrim命令實際可以視為手動對SSD磁碟下發TRIM指令。使用-v引數可以直接檢視TRIM回收擦除空間的大小。fstrim是針對已掛載的檔案系統的SSD分割槽

root@xxxx:~# fstrim --help

Usage:
 fstrim [options] <mount point>

Discard unused blocks on a mounted filesystem.

Options:
 -a, --all           trim all supported mounted filesystems
 -A, --fstab         trim all supported mounted filesystems from /etc/fstab
 -o, --offset <num>  the offset in bytes to start discarding from
 -l, --length <num>  the number of bytes to discard
 -m, --minimum <num> the minimum extent length to discard
 -v, --verbose       print number of discarded bytes
 -n, --dry-run       does everything, but trim

 -h, --help          display this help
 -V, --version       display version

For more details see fstrim(8).

以下是執行後返回的結果，以NVMe 為列

/home: 32.5 GiB (313011310592 bytes) trimmed on /dev/mapper/gat204--vg-root
/boot/efi: 102.2 MiB (607301632 bytes) trimmed on /dev/nvme1n1p1
/boot: 732.5 MiB (825778176 bytes) trimmed on /dev/nvme1n1p2
/: 60.7 GiB (65154805760 bytes) trimmed on /dev/mapper/gat204--vg-swap_1

ubuntu與debian的systemd 服務可以定時執行fstrim，省去手寫crontab指令碼工作。

systemctl status fstrim.timer ##查詢服務狀態
systemctl enable fstrim.timer ##開啟定時TRIM功能

blkdiscard

blkdiscard用於擦除(discard)SSD裝置扇區，和fstrim不同這條命令直接用在塊裝置上，預設擦除整個塊裝置的所有扇區。

root@xxxx:~# blkdiscard -help

Usage:
 blkdiscard [options] <device>

Discard the content of sectors on a device.

Options:
 -o, --offset <num>  offset in bytes to discard from
 -l, --length <num>  length of bytes to discard from the offset
 -p, --step <num>    size of the discard iterations within the offset
 -s, --secure        perform secure discard
 -z, --zeroout       zero-fill rather than discard
 -v, --verbose       print aligned length and offset

 -h, --help          display this help
 -V, --version       display version

For more details see blkdiscard(8).
root@ECSab169d:~# man blkdiscard

擦除(discard)成功後，沒有返回結果

root@xxxx:~# blkdiscard /dev/nvme1n1
root@xxxx:~#

wipefs

wipefs是linux自帶的程式，用來擦除(erase)檔案系統的簽名，不會清空檔案系統或裝置中的任何其他資料。預設情況下， wipefs 不會擦除非整個磁碟裝置上的巢狀分割槽表。為此，需要—force選項。

root@gat204:~# wipefs --help

Usage:
 wipefs [options] <device>

Wipe signatures from a device.

Options:
 -a, --all           wipe all magic strings (BE CAREFUL!)
 -b, --backup        create a signature backup in $HOME
 -f, --force         force erasure
 -i, --noheadings    don't print headings
 -J, --json          use JSON output format
 -n, --no-act        do everything except the actual write() call
 -o, --offset <num>  offset to erase, in bytes
 -O, --output <list> COLUMNS to display (see below)
 -p, --parsable      print out in parsable instead of printable format
 -q, --quiet         suppress output messages
 -t, --types <list>  limit the set of filesystem, RAIDs or partition tables
 -h, --help          display this help
 -V, --version       display version

Available output columns:
     UUID  partition/filesystem UUID
    LABEL  filesystem LABEL
   LENGTH  magic string length
     TYPE  superblok type
   OFFSET  magic string offset
    USAGE  type description
   DEVICE  block device name

For more details see wipefs(8).

檢查SSD是否支援TRIM

##可以通過 /sys/block 下的資訊來判斷 SSD 支援 TRIM, discard_granularity 非 0 表示支援。
# cat /sys/block/sda/queue/discard_granularity
0
# cat /sys/block/nvme0n1/queue/discard_granularity
512

儲存元器件(快閃記憶體顆粒類別)

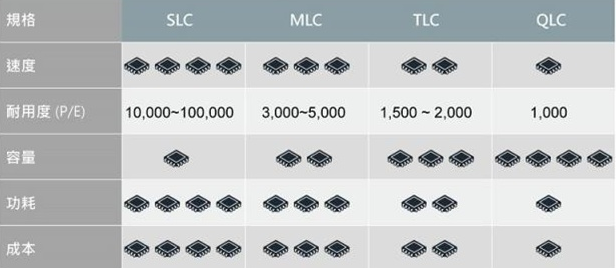

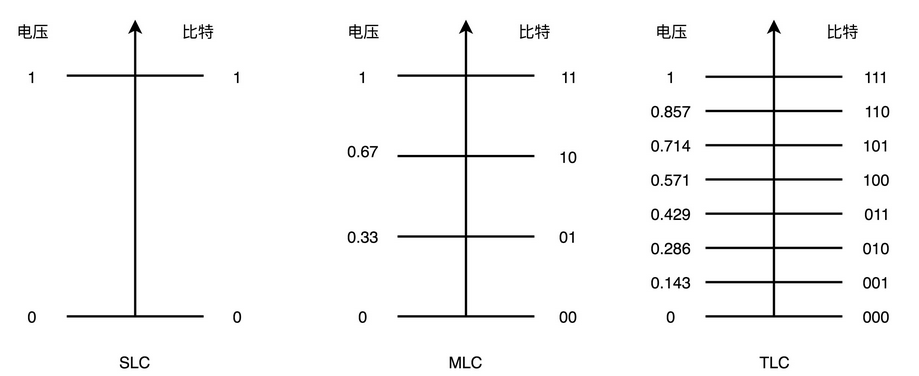

SSD的儲存是NAND-Flash快閃記憶體顆粒，分為SLC、MLC和QLC四種。可以粗略地把快閃記憶體顆粒理解成是一個電容加上電壓計的組合。一個電容能存放一個位元的資料，電壓計使電容能區分不同電壓，不同的電壓能存放更多的位元資料。

SLC(Single-Level Cell): 每個Cell單元儲存1bit資訊，也就是隻有0、1兩種電壓變化，結構簡單，電壓控制也快速，反映出來的特點就是壽命長，效能強，P/E壽命在1萬到10萬次之間，但缺點就是容量低而成本高.

MLC(Multi-Level Cell): 每個cell單元儲存2bit資訊，需要更復雜的電壓控制，有00,01,10,11四種變化，這也意味著寫入效能、可靠效能降低了。其P/E壽命根據不同製程在3000-5000次不等.

TLC(Triple-Level Cell):每個cell單元儲存3bit資訊，電壓從000到001有8種變化，容量比MLC再次增加1/3，成本更低，但是架構更復雜，P/E程式設計時間長，寫入速度慢，P/E壽命也降至1000-3000次，部分情況會更低.壽命短只是相對而言的，通常來講，經過重度測試的TLC顆粒正常使用5年以上是沒有問題的.

QLC(Quad-Level Cell):QLC或者可以叫4bit MLC，電壓有16種變化，但是容量能增加33%，就是寫入效能、P/E壽命與TLC相比會進一步降低。具體的效能測試上，美光有做過實驗。讀取速度方面，SATA介面中的二者都可以達到540MB/S，QLC表現差在寫入速度上，因為其P/E程式設計時間就比MLC、TLC更長，速度更慢，連續寫入速度從520MB/s降至360MB/s，隨機效能更是從9500 IOPS降至5000 IOPS，損失將近一半.

這四類當中，SLC的效能最優，價格超高；MLC效能夠用，價格適中為消費級SSD應用主流；TLC綜合性能最低，價格最便宜，但可以通過高效能主控、主控演算法來彌補、提高TLC快閃記憶體的效能；QLC出現的時間很早，價格便宜，容量大。

P/E以及其SSD底層儲存結構

P指的是Program(程式設計)，E指的是Erease (擦除), 快閃記憶體完全擦寫一次可以稱為1次P/E,因此快閃記憶體的壽命以P/E為單位。和HDD機械硬碟不同，HDD的資料是可以覆寫的(Overwrite),而SSD在寫入資料前必須先進行擦除(erase)，一般在格式化檔案系統步驟或者SSD出廠配置的過程中，SSD已進行了全盤擦除(erase)，因此SSD的首次寫入資料是直接程式設計。

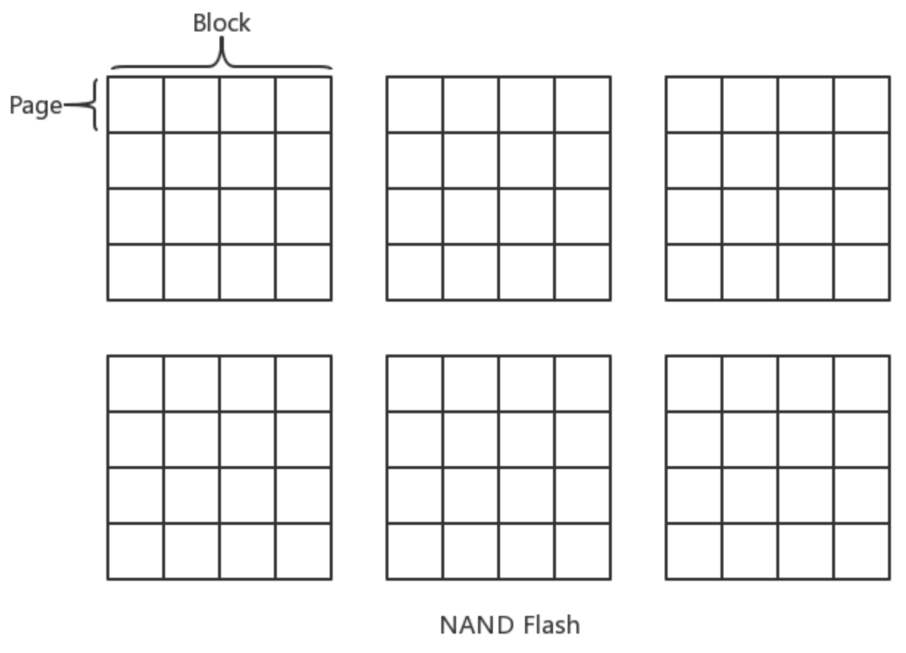

SSD 在快閃記憶體單元中存取資料時有 page 和 block 的概念。SSD 被劃分成很多 block, 而 block 被劃分成很多 page。

NAND-Flash讀寫流程

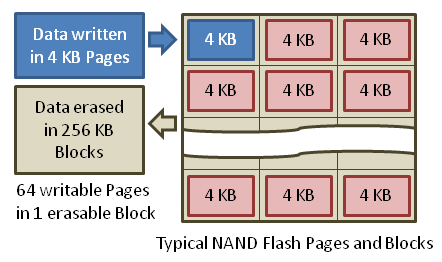

Page是NAND-Flash單次讀寫單位,大小一般為4K或者4K位元組的倍數，寫操作只能寫到空的 page，而清除資料(Erase) 是以塊(block) 為單位的。塊的擦除次數有壽命限制，超限制就會變成壞塊。

使用者對SSD的寫入資料操作可以分為兩種型別

1.原來SSD磁碟上沒有資料，寫入資料。

2.SSD磁碟上有資料，對該資料進行修改（包括刪除）。

前者只需把資料直接寫入到空白頁即可，後者則是read-modify-write方式操作，讀取原有page的內容到快取中並進行更新，最後寫入到其他空的page，原有的page置為無效頁。

可以想象對檔案的持續反覆的修改，將會產生大量的無效頁，這就需要“垃圾回收”（Garbage Collection-gc）機制來回收這些無效頁，否則可以寫入空間越來越小。

FTL 和磨損均衡

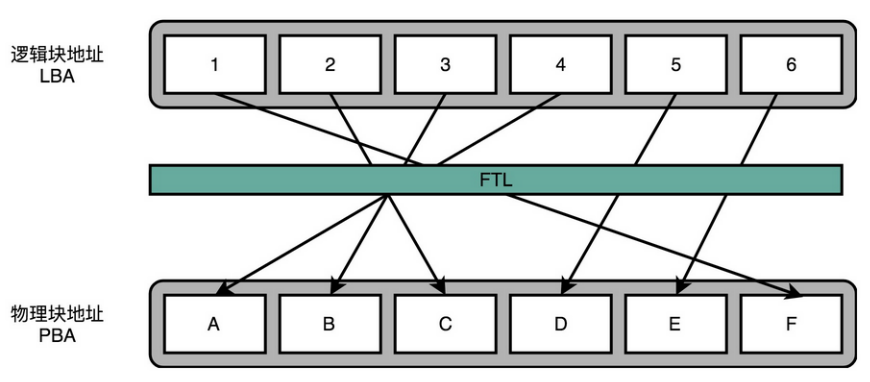

SSD的主控執行磨損均衡（Wear-Leveling）策略，使SSD磁碟各個塊的擦除次數均勻分攤到各個塊上。就像記憶體MMU一樣，SSD內部使用快閃記憶體轉換層（FTL）存放了邏輯塊地址（Logical Block Address，簡稱 LBA）到物理塊地址（Physical Block Address，簡稱 PBA）的對映。作業系統訪問的硬碟地址，其實都是邏輯地址。只有通過 FTL 轉換之後，才會變成實際的實體地址，找到對應的塊進行訪問。作業系統本身，不需要去考慮塊的磨損程度，只要和操作機械硬碟一樣來讀寫資料就好了。

“垃圾回收”機制

寫入放大（write amplification）

上文提及過資料的反覆修改會產生大量的無效頁，一旦整個塊(block)的空間不足以寫入資料，SSD會將這個塊(block)的資料讀入到快取中，擦除這個塊(block)所中的頁，然後再把快取中已更新的資料寫入進去。這種read-erase-modify-write過程，就好比寫入的資料可能只有一個頁4KB，但實際要擦除並且寫N個頁，稱之為寫入放大。

寫入放大的倍數越大，寫入的速度就越慢。

TRIM指令
TRIM是SSD的ATA-8指令，解決寫入放大的關鍵。

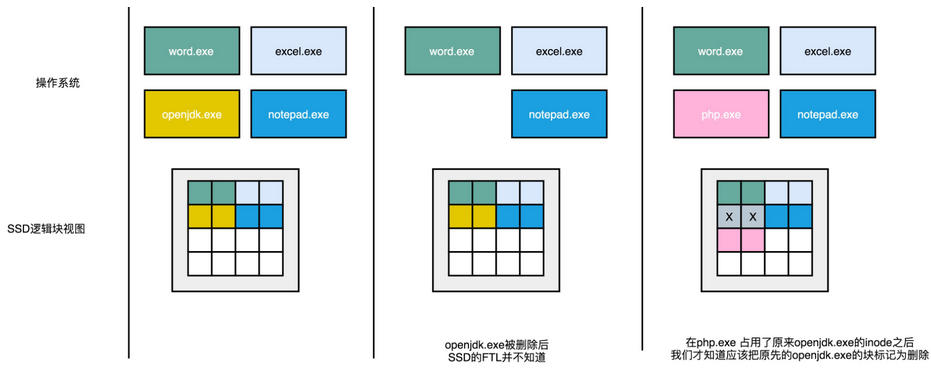

檔案系統在修改或者刪除過程中，傳送給通知給SSD記錄產生的無效頁，間隔一定時間再統一回收擦除所有無效頁，擦除更新無效頁所在的塊(block)。

一方面預留足夠多的空間，避免因空間不足產生寫入放大的情況。另一方面，使用TRIM，在IO閒時回收擦除無效頁，這樣有效保證SSD的效能以及提高壽命。

discard與TRIM的區別

在linux術語中，discard指的就是TRIM

不建議使用linux系統預設的TRIM功能

TRIM功能有兩種方式啟動，一種是連續TRIM，就是直接在檔案系統回收塊的時候直接發TRIM命令，這種方式對效能影響比較大，在fstab掛載的時候把default修改成discard。另外一種是定期執行fstrim批量進行TRIM操作，這樣避免平時的效能影響，不過fstrim的執行時機要選好，畢竟批量TRIM的時候會對其它任務效能影響較大。

根據文章《Ubuntu Doesn’t TRIM SSDs By Default: Why Not and How To Enable It Yourself》提及到

“The kernel implementation of realtime trim in 11.2, 11.3, and 11.4 is not optimized. The spec. calls for trim supporting a vectorized list of trim ranges, but as of kernel 3.0 trim is only invoked by the kernel with a single discard / trim range and with current mid 2011 SSDs this has proven to cause a performance degradation instead of a performance increase. There are few reasons to use the kernels realtime discard support with pre-3.1 kernels. It is not known when the kernels discard functionality will be optimized to work beneficially with current generation SSDs.” [Source]

利用核心方式的discard 方式無法感知對SSD當前效能的影響。

實踐

使用fio測試nvme裸裝置

使用fio對裸裝置直接進行randwrite測試，在超過30分鐘速度由400MiB/s降低至80MiB/s 分析原因得出SSD觸發了放大寫現象，並且由於沒有掛載檔案系統，無法使用fstrim手動回收空間(可以理解成，在沒有檔案系統標記下，SSD也不知道哪些是無效頁)，再次進行fio測試速度依然是80MiB/s。使用blkdiscard進行全盤擦除後，速度恢復正常。

參考文獻

《Trim命令》 wiki百科

《淺談分散式儲存之SSD基本原理》滴滴雲

《Linux 下啟用 SSD TRIM 功能》Louis

結束語

當使用fio直接ssd磁碟進行寫入測試後，對磁碟使用blkdiscard可恢復原來的速度。
