作者：位元組跳動終端技術——吳思成

一、背景自動化精準測試是指對每次 MR 中改動部分的程式碼，能夠進行自動的、準確的測試，從而提高程式碼的質量保障以及減少測試的人耗。

1.1 現有流程

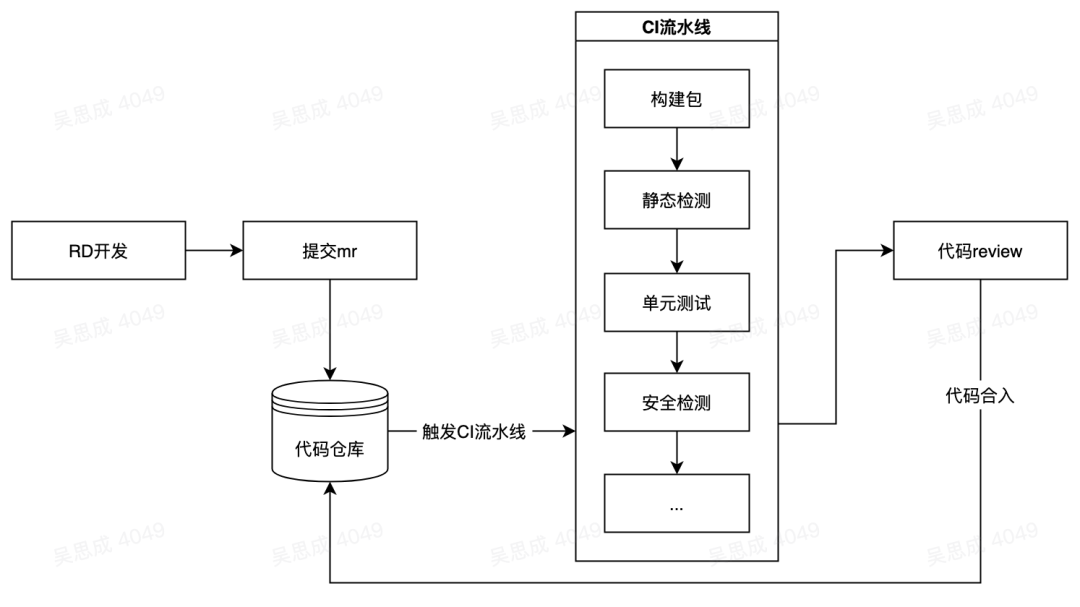

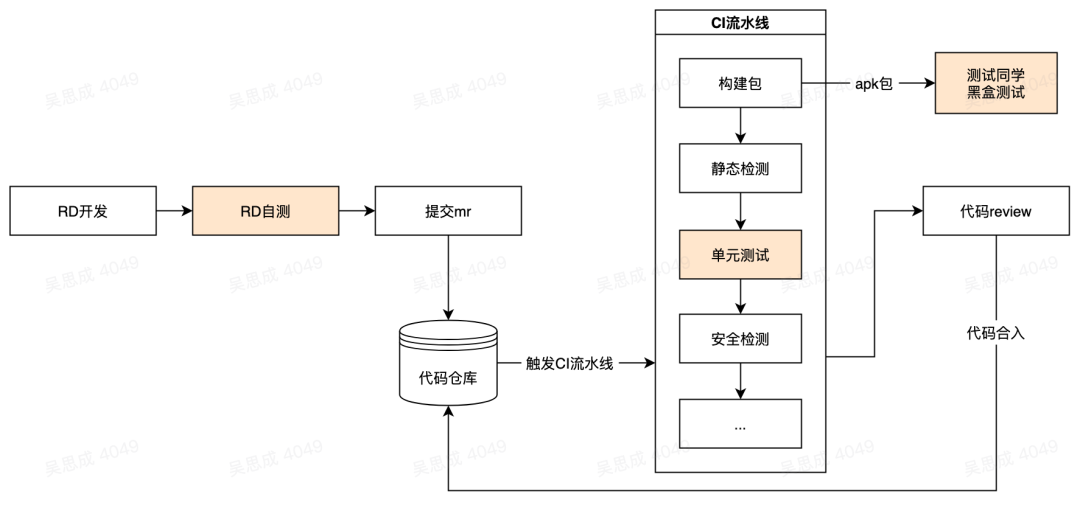

常規的開發流程如下：

為了確保這些變動不會引入 crash，影響線上使用者體驗，因此需要對這些變動進行測試。

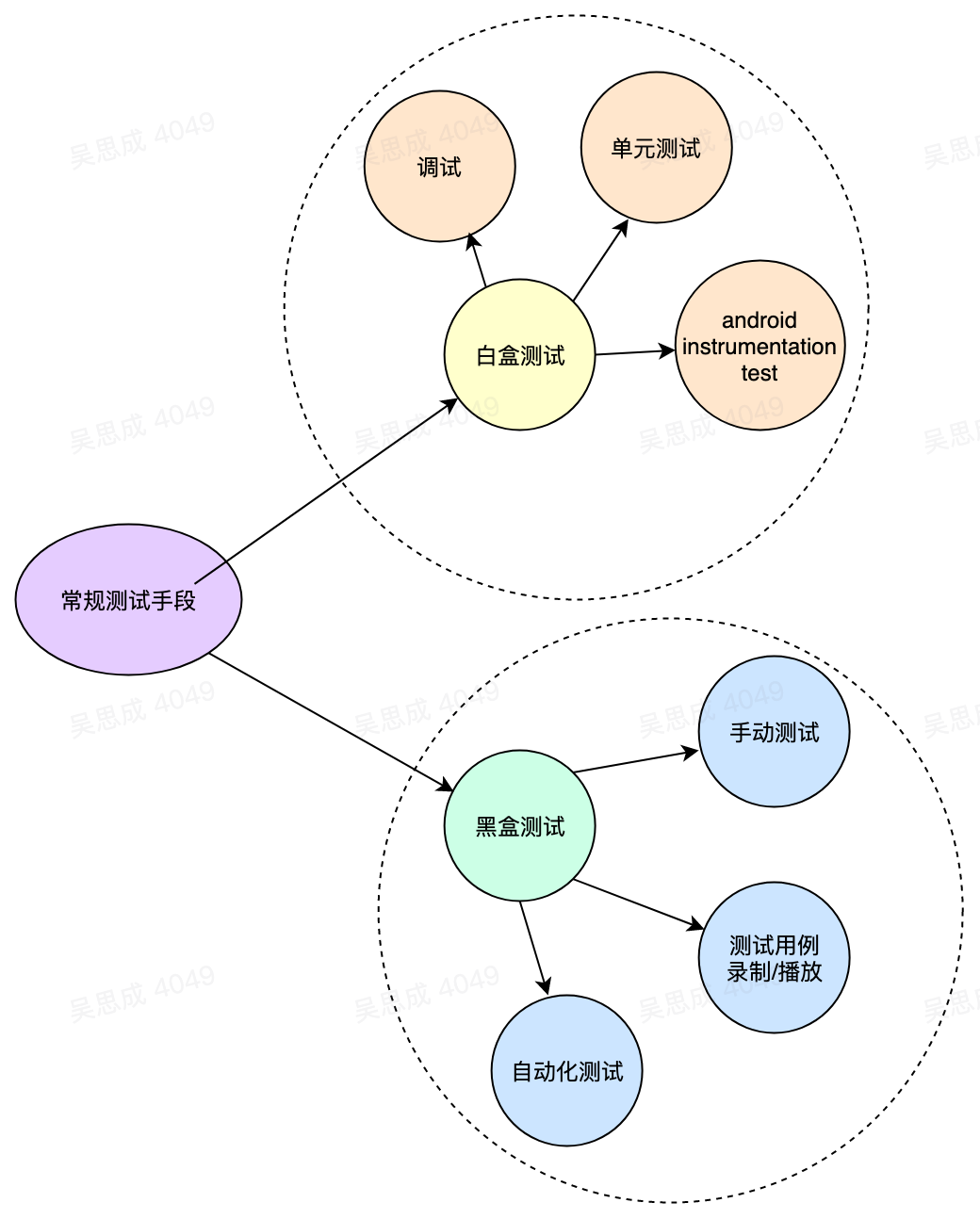

測試一般分為開發同學白盒自測以及測試同學黑盒測試。

目前測試的流程如下：

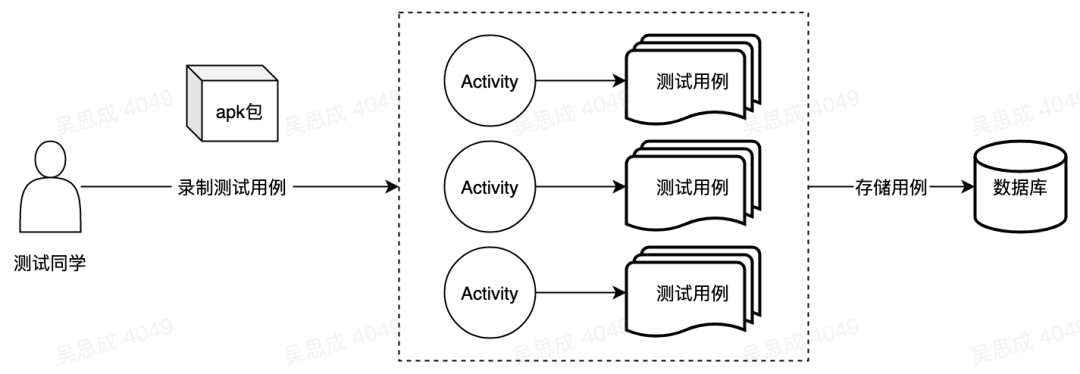

除去開發自測之外，還需要測試同學來進行測試，常規的測試手段就是針對應用的每個 Activity 維度去錄製測試用例，在每次提交mr的時候，測試的同學跑一下測試用例即可。

對於每次提交 mr，我們對程式碼所發生的變動抽象為如下三種情況：

添加了新的方法
改動原有方法
刪除方法

對於第一種情況，可能是添加了新的邏輯，也可能是新增了功能，因此現有的測試用例可能無法覆蓋到新功能，需要測試同學補充錄製測試用例。

對於後面兩種情況，無論是方法的邏輯修改還是方法刪減，現有的測試用例能夠覆蓋程式碼改動邏輯，因此測試的同學只需執行現有的測試用例即可。

1.2 自動化測試流程

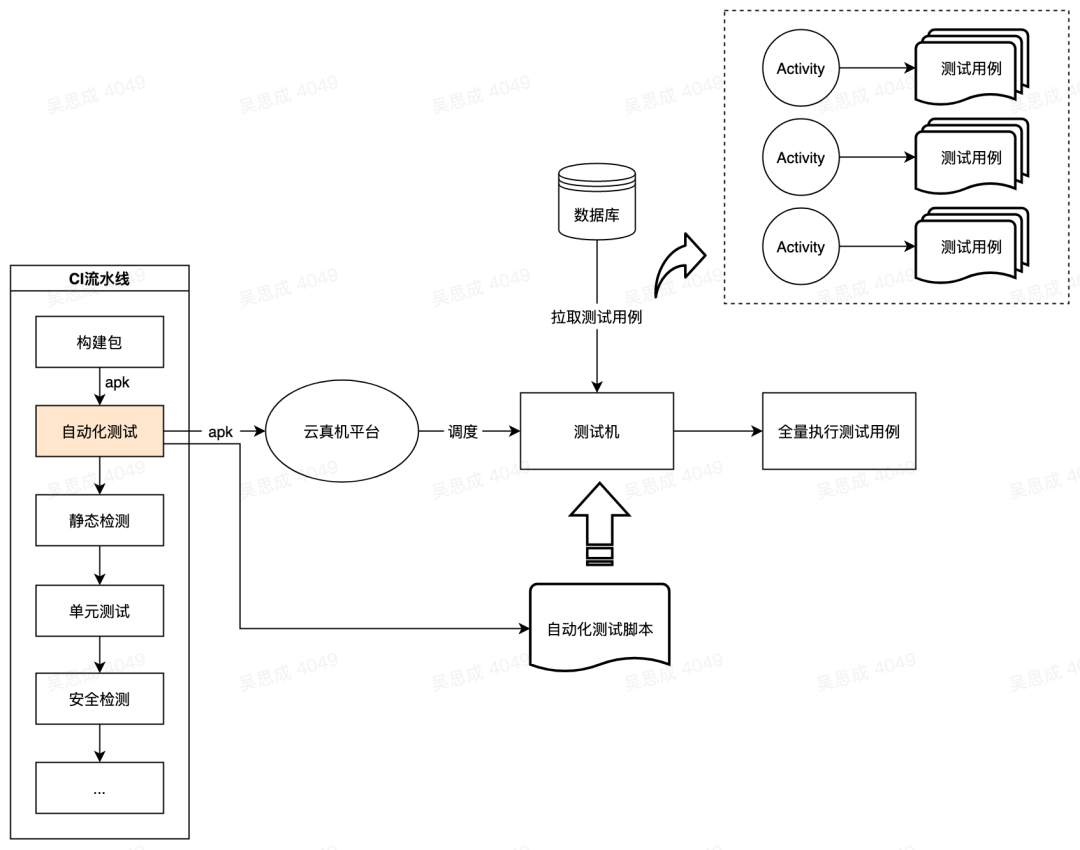

手動執行已有的測試用例其實是一個重複機械的工作，因此我們把這個流程改造成了自動化流程：

如上圖所示，我們把自動化測試新增到了 CI 流程當中，依賴於「構建包」任務獲取 apk 包。並且還使用到了公司內部的雲真機平臺，即我們可以直接通過 http 請求介面讓測試機執行我們的自動化測試指令碼，從而執行測試用例。

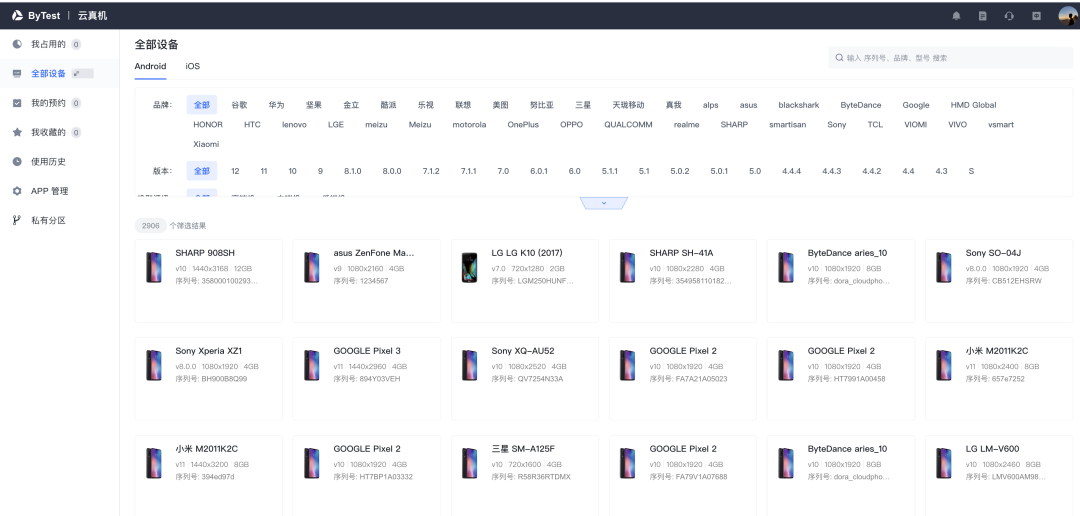

雲真機平臺介面

實際流程跑通之後，很快我們遇到了一些新的問題：

像抖音、頭條的團隊，每天都有成百上千個 mr，如果每個 mr 都全量跑測試用例，那麼每個測試會特別耗時且極其耗費雲真機資源
此外，其實大部分 mr 的程式碼改動量並不大，每次可能只涉及幾個函式的變動，因此使用全量測試用例顯然不合理

因此我們需要針對每次 mr 去尋找合適的測試用例，精準的推薦到自動化測試流程當中。

二、精準測試方案

問題描述

我們希望在每次 mr 的時候，能夠推薦和本次 m r變更程式碼相關的測試用例，從而進行自動化測試。

那麼需要面臨如下幾個問題：

如何將測試用例和程式碼關聯
如何獲取每次 mr 的變更內容
如何精準推薦測試用例

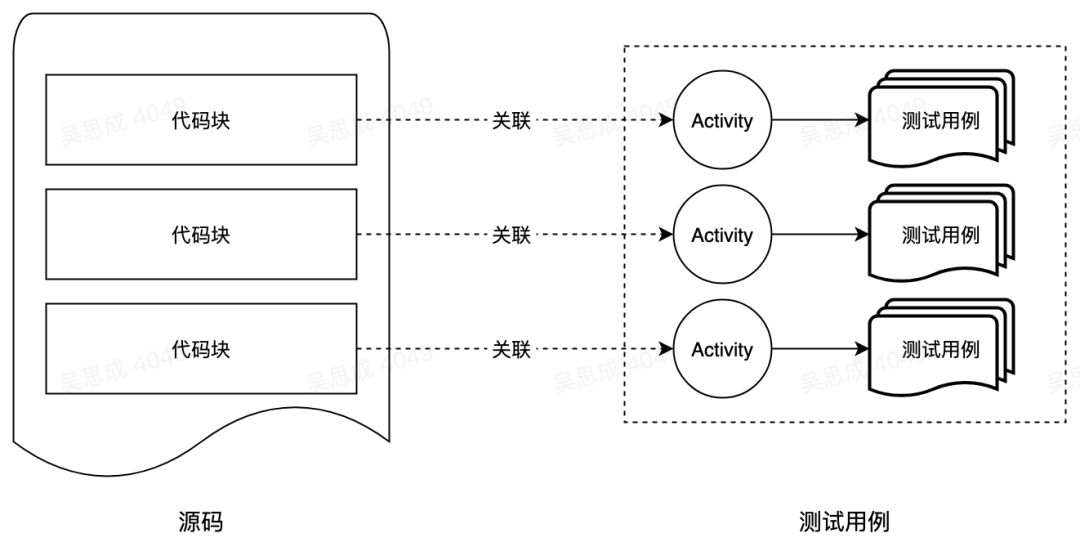

2.1 測試用例如何關聯程式碼

測試用例實質是黑盒測試時的點選輸入等一系列使用者行為的錄製，那麼我們如何能夠將這些使用者行為和實際的程式碼對應上呢？

連結點其實就在 Activity 上，上文提到錄製測試用例時，測試同學是以 Activity 作為維度進行錄製的，那麼如果我們能夠知道當前的程式碼關聯哪個 Activity，就可以只用這個 Activity 的測試用例來測試這段程式碼，能夠有效的減少測試案例的數量，提高測試的效率以及精確度。

那麼問題來了，我們如何知道某段程式碼關聯哪個 Activity 呢？

這裡可以通過生成方法呼叫鏈來實現。

2.1.1 什麼是方法呼叫鏈

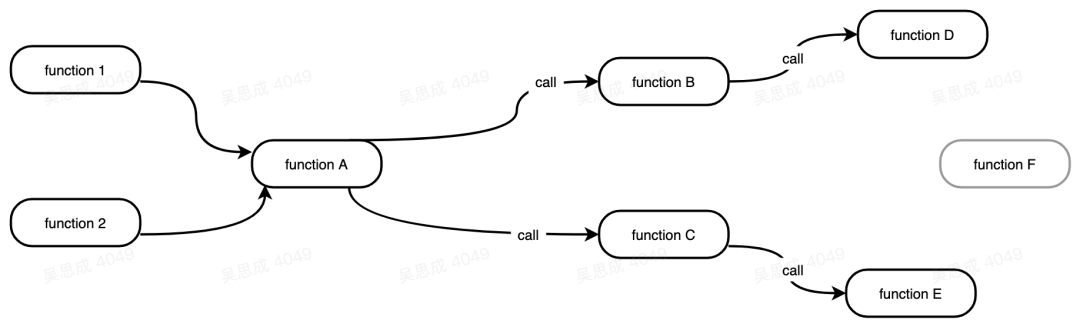

就是將一段程式碼中的所有函式的呼叫關係通過呼叫邊連線形成圖，這個圖就是方法呼叫鏈圖：

2.1.2 Android 呼叫鏈

如果能夠找到 Activity 的直接關聯的函式，並且結合方法呼叫鏈，我們就能夠找到 Activity 所間接關聯的函式。

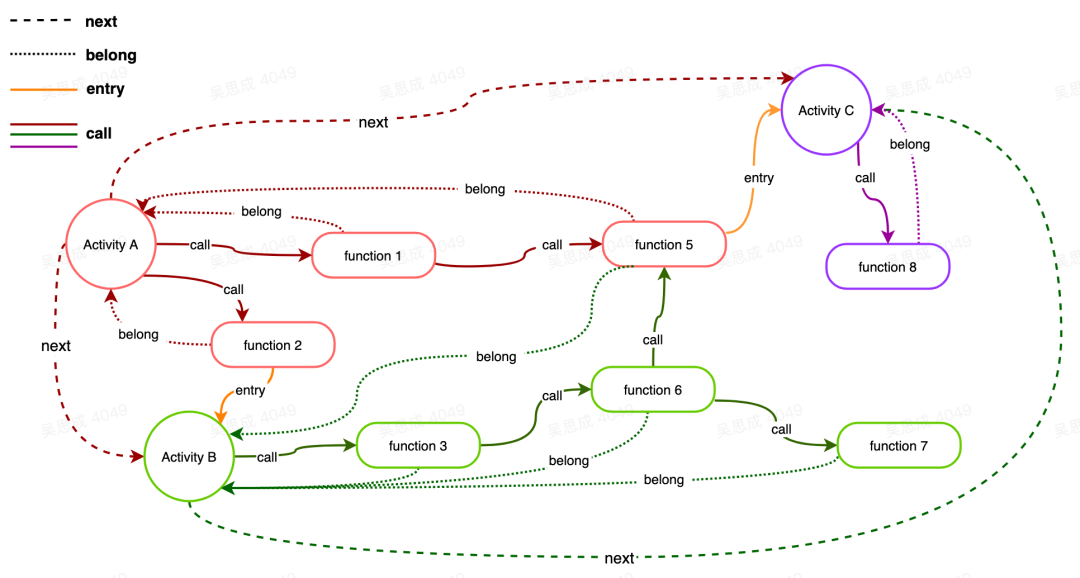

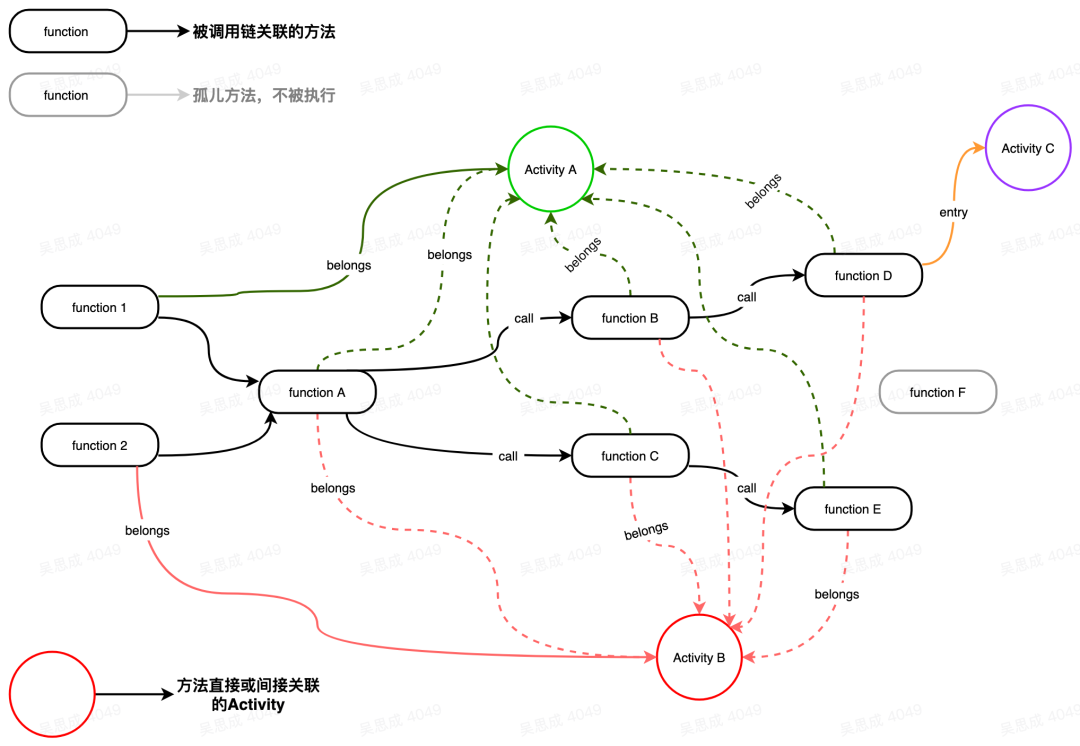

如圖，function1 是 ActivityA 直接關聯的函式，那麼 function1 這條呼叫鏈上的其它函式都間接地與 ActivityA 關聯。

我們稱這種具備 Activity 到函式的邊的圖為 Android 呼叫鏈圖，下文中我們會著重地介紹如何生成一個 Android 呼叫鏈圖。

Android 呼叫鏈應具備能力：

從 Activity 查詢所有該 Activity 涉及的函式（無層級關係）
從函式查詢所有涉及該函式的 Activity
查詢函式呼叫關係，一跳，二跳等
查詢某個 Activity 的起始函式
查詢某個 Acitivity 的下一個 Activity

2.2 獲取 mr 變更的內容

可能有人會想：獲取變更內容，難道不是求一下 mr 前後 commit 的 diff 就完事了嗎？

但其實並沒有這麼簡單，因為我們求出來的 diff 只是增刪改的程式碼段，而單憑程式碼段是沒有辦法通過 Android 呼叫鏈關聯到 Activity 的。Android 呼叫鏈的節點是方法，因此我們實際需要的 mr 變更內容應該是本次mr中發生變更的方法，這裡指的方法變更包括：

方法新增
方法改動
方法刪減

那麼我們如何知道一次 mr 中有哪些方法發生變動呢？

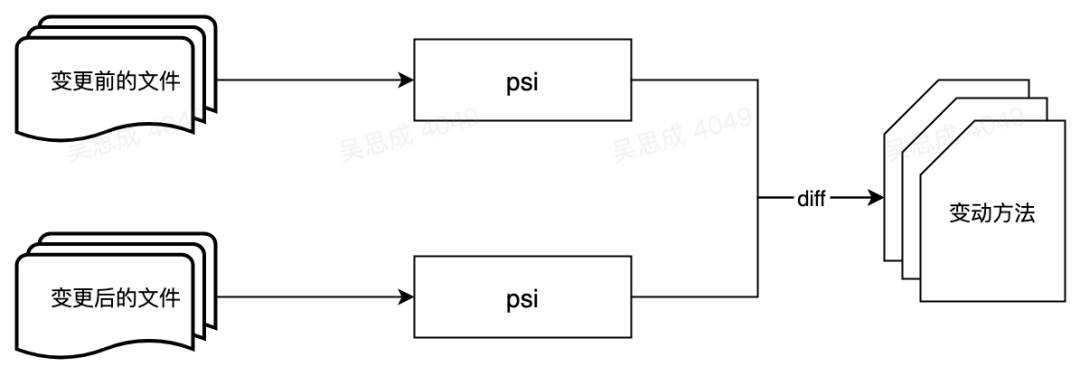

這裡我們使用到了靜態分析的技術，首先獲取本次 mr 中所有發生變更的原始碼檔案，以及其對應的變更前的原始碼檔案。然後通過 intellij 的 sdk 將原始碼檔案轉化為 psi，最後通過對比 psi 能夠獲取變更的方法有哪些。

PSI：程式結構介面，是IntelliJ Platform 中的一個語義抽象層，負責解析檔案並建立支援平臺許多功能的語法和語義程式碼模型。我們可以簡單的把它理解為是一個抽象語法樹，但是它基於java以及kotlin的語言特性做了更細粒度的解析，能夠識別出程式碼中的類、方法、引數、判斷符等語義。

因此基於psi，我們比較兩個檔案中方法是否發生了變更就會簡單很多，比較規則如下：

新增方法，比較新檔案和舊檔案中的方法名，如果某方法只在新檔案中存在，而舊檔案中不存在，則表示該方法為新增方法
刪除方法，比較新檔案和舊檔案中的方法名，如果某方法只在舊檔案中存在，而新檔案中不存在，則表示該方法為刪除方法
改動方法，如果新舊檔案中都存在該方法，那麼分別計算出新舊檔案中該方法的 body 的 size，如果 size 不一致，則表示方法發生了變動

2.3 精準推薦測試用例

對於測試用例的推薦，並不僅僅只是過濾出相關的 Activity 用例，還會結合 Activity 與這次變更的相關性、Activity 是否是線上熱點 Activity、Activity 的發現關聯 Crash 的後驗概率等資訊，去設定 Activity 的測試步數。此外，還會基於測試覆蓋率、crash 率、線上使用者機型分佈等多維度資料對目標 Activiy 的測試機型進行分配。具體的推薦演算法流程目前暫不便於對外，敬請期待後續的分享。

三、Android 呼叫鏈構建流程

3.1 階段一：生成全域性函式呼叫鏈圖

簡單介紹一下知識背景，呼叫鏈是基於靜態分析技術實現的，靜態分析技術可簡單分為原始碼分析和產物分析，例如 Android 所提供的 Lint 檢測就是基於原始碼分析，而這裡生成呼叫鏈是基於 apk 分析，也就是產物分析。

目前針對 Java 開源的靜態分析框架，主要有 wala 和 Soot，相比 wala，Soot 的文件更多，社群更為活躍，因此我們最終基於 Soot 進行定製開發。

我們所開發的 Android 精準呼叫鏈生成工具——ByteRope，是基於 Soot 定製化開發，Soot 為我們提供了 CallGraph 的生成能力，但是簡單的 CallGraph 並不能滿足我們對於精準關聯 Activity 的需求，還需進一步的優化改造。

簡單介紹一下呼叫鏈生成的演算法流程：

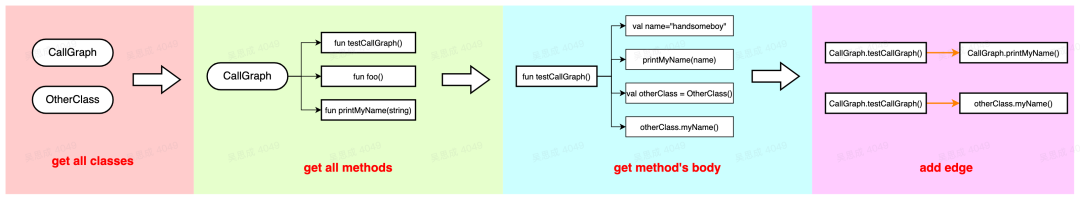

呼叫鏈生成流程：

解析 apk，獲得apk 中所有的 class
解析每個 class，獲得 class 中的所有 method
解析所有 method，獲得 method 的 body，body 是由一條條命令語句組成，例如複製、方法呼叫等
解析 method 的 body，一旦出現函式呼叫，就在這個 method 和被呼叫的 method 之間構建一條邊
當我們遍歷完所有 class 中的所有method's body，那麼呼叫鏈圖也就構建完成了

在構建呼叫鏈圖過程中我們能夠拿到的資訊：

apk 中全部的類
每個類中的方法
每個方法的 body
每個方法所呼叫的其他方法（呼叫邊）

3.2 階段二：構建 Activity-method 呼叫鏈路

3.1.1 獲取 apk 中的所有 Activity

前面提到，呼叫鏈的目的是找到方法所關聯的 Activity，從而推薦自動化測試 case，因此我們需要找到所有的 Activity，將其作為呼叫鏈的入口類。

獲取 Activity 方法：

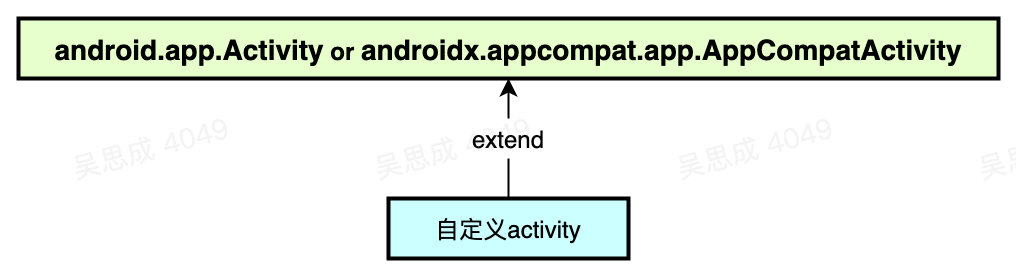

前面提到，在生成呼叫鏈的過程中，我們已經拿到了 apk 中所有類的資訊，只需要遍歷所有類，判斷該類是否繼承於 android.app.Activity、androidx.appcompat.app.AppCompatActivity，如果繼承，則表示該類為 Activity。

3.2.2 生成以 Activity 為入口的呼叫鏈

在階段一中已經生成了全域性呼叫鏈，這裡以 Activity 為入口生成呼叫鏈的目的是確認呼叫鏈中的函式都是由 Activity 出發連結的，從而確保呼叫鏈中的每個方法都關聯了 Activity。

以Activity作為入口生成的呼叫鏈

四、呼叫鏈的優化：關聯 Android 原生元件

前面提到，Soot 為我們提供了 CallGraph 的生成能力，但是簡單的 CallGraph 並不能滿足精準關聯 Activity 的需求，還需進一步的優化改造。

4.1 背景

Android 中很多元件、控制元件是通過佈局檔案或是非同步機制呼叫的，因此即使生成了全域性呼叫鏈，也難以將這些元件、控制元件和所屬的 Activity 關聯起來。

4.1.1 調研

可能會出現這種情況的元件有 Fragment，自定義控制元件。

Fragment

其中 Fragment 一般分為靜態載入和動態載入.

靜態載入是在 activity 的佈局檔案中進行載入
動態載入一般是通過 FragmentTransaction.add(fragment).commit() 載入。

自定義控制元件

一般繼承自 View 或 ViewGroup，載入方式也分為靜態載入和動態載入

靜態載入是在 layout 檔案中直接使用控制元件的全限定名作為 Tag
動態載入

一般是通過 ViewGroup.addView() 將自定義控制元件裝載至目標ViewGroup 中。

4.2 方案

4.2.1 關於顯式呼叫 Fragment、自定義View

面臨的問題：

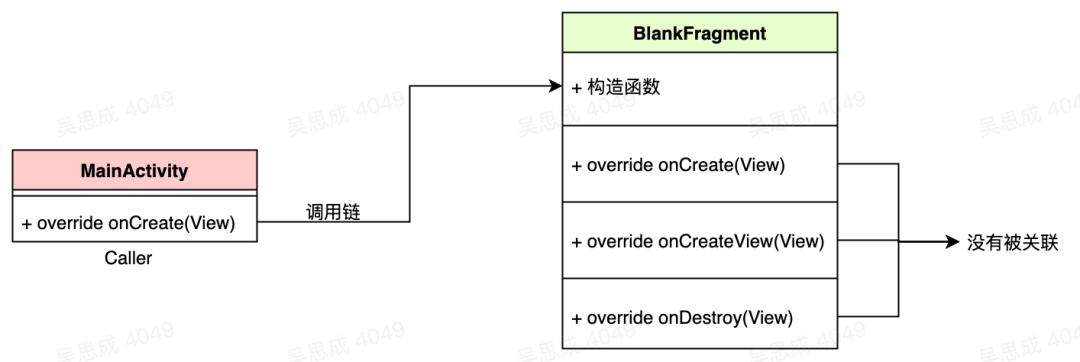

呼叫鏈不會關聯絡統函式，因此 Fragment、自定義 View 下的 Android 系統 override 方法是不會被關聯到的。

建模：

將已有的呼叫鏈和 Fragment 的系統 override 方法關聯起來。

但是由於系統函式本來就沒辦法直接和其他方法進行關聯，因此我們手動新增一條邊，將 caller 方法和 override 方法關聯起來。

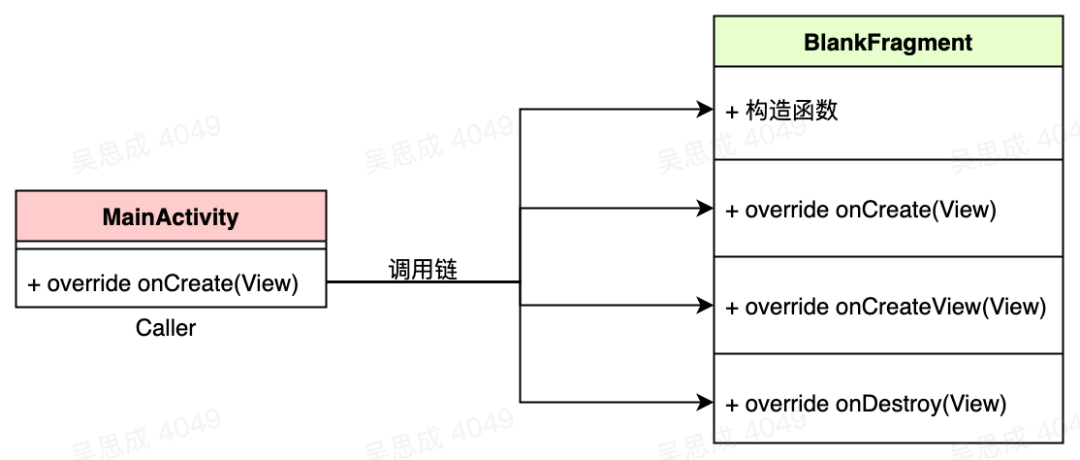

caller 方法和 override 方法關聯

4.2.2 關於靜態呼叫佈局檔案中的 Android 元件、Fragment

面臨的問題：

由於通過佈局檔案載入的 Android 元件完全是走Android 系統內部的邏輯，並且是非同步呼叫的方式，因此當前生成的呼叫鏈不存在由 Activity 到這些Android 元件的通路，換句話說，這些元件無法找到它們所關聯的 Activity，從而導致精準測試無法推薦測試用例。

建模

目的：構建從 Activity 到被靜態呼叫的元件的通路。思路：尋找靜態呼叫的銜接點，需要找到佈局檔案呼叫Android元件整個流程的所有銜接點，才能夠串聯成呼叫鏈通路：

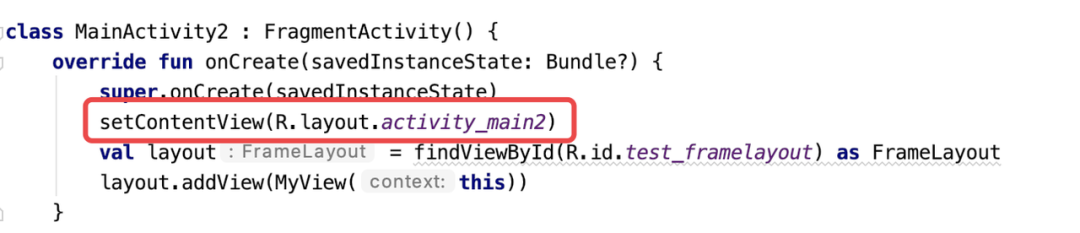

Activity 通過 setContentView() 設定佈局檔案：

能夠拿到 Activity 對應的佈局檔案 id

找到佈局檔案 id 與佈局檔案的對映關係：

首先，佈局檔案是存放在 apk 中的，我們解壓 apk，就能夠發現佈局檔案存放在 res 目錄下。

其次，在 apk 中有一個二進位制檔名字叫 resources.arcs，這是apk中所有資源資訊的集合，我們所需要的佈局檔案 id 到佈局檔案的對映關係就存放在 resources.arcs 檔案中。
解析佈局檔案:

首先，需要了解 Activiy是如何在佈局檔案中使用 Fragment 以及自定義元件的：

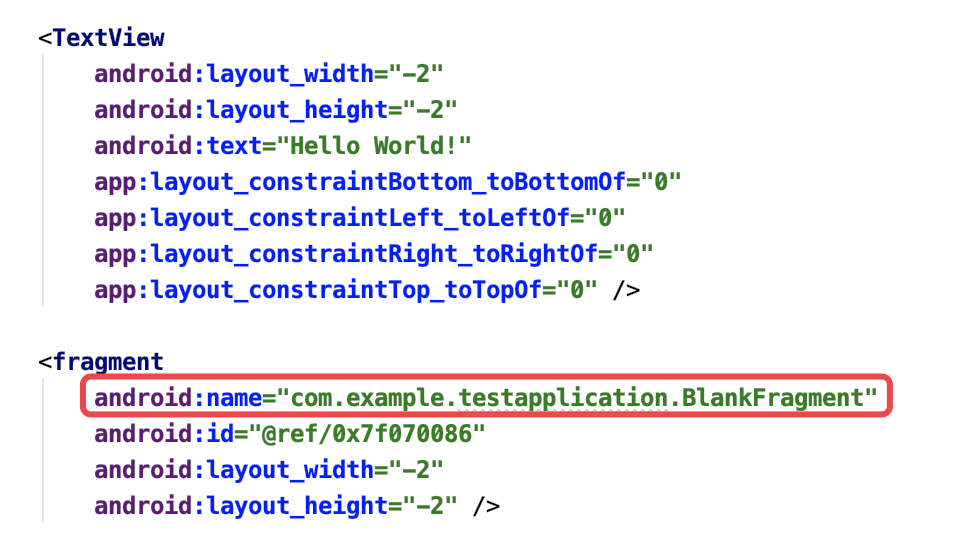

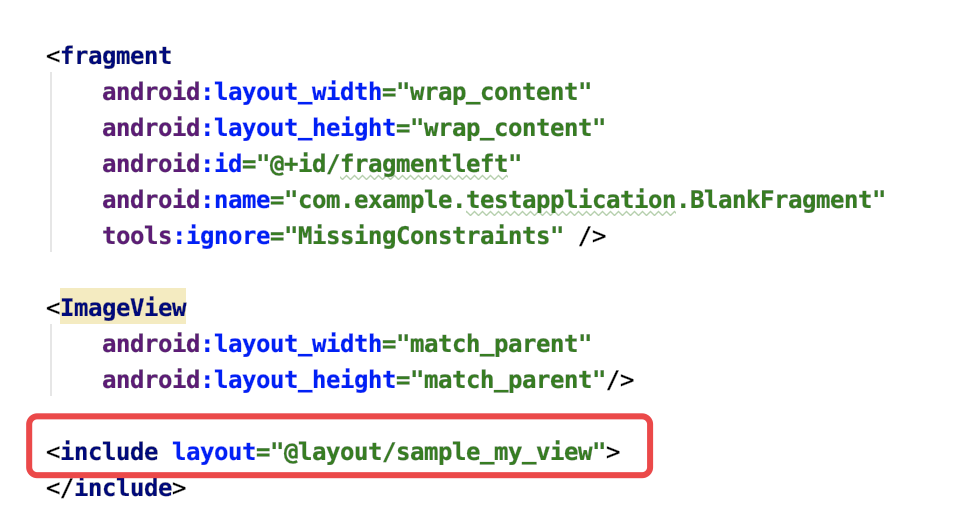

a.佈局檔案中呼叫 Fragment

使用標籤，並在 android:name 屬性中引入 Fragment 類名：

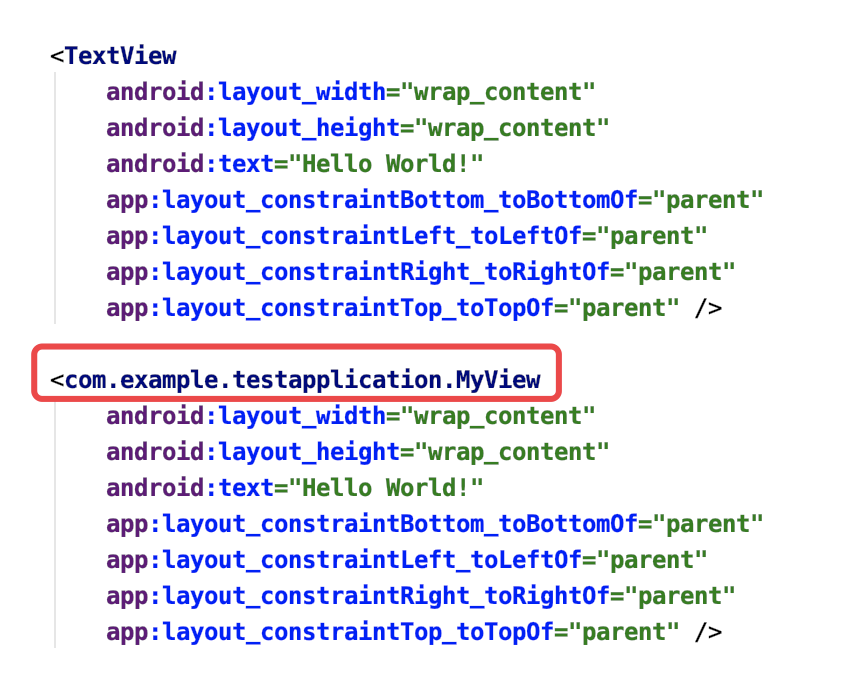

b.佈局檔案中呼叫自定義 View
直接呼叫自定義控制元件類作為 layout.xml 的 tag

c. 佈局檔案中呼叫其他佈局檔案

i. 通過標籤引入其他佈局

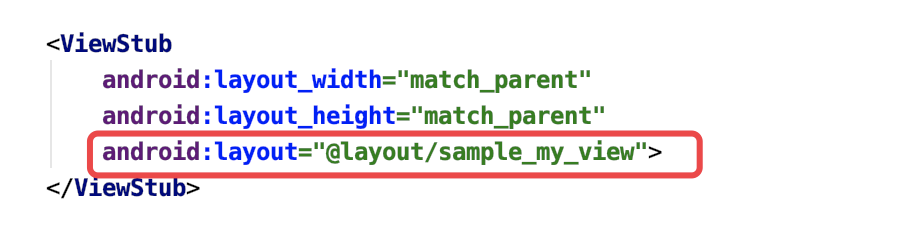

ii. 通過 android:layout 屬性引入其他佈局

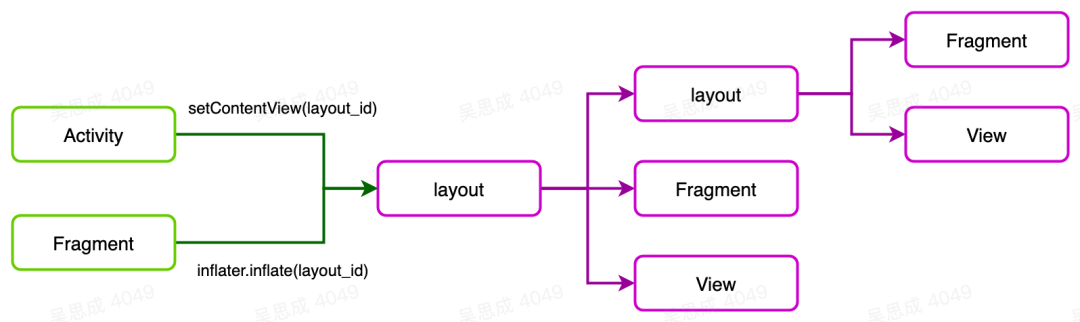

其次，解析佈局檔案，根據上述的 Activity 通過佈局檔案靜態配置元件的方式，設定檔案解析規則，從而獲取 Activity 到 Fragment、自定義 View 的鏈路：

至此，Android 呼叫鏈關聯 Android 原生元件的優化工作已完成。

五、收益

在 5-6 月中，自動化精準測試接入至抖音的 MR 流程，目前已取得了初步的成效：

抖音 Android: 工具線+基礎業務+社交的測試人效節省35%
相比普通自動化任務（Activity 覆蓋率約 0.5%），自動化精準的 Activity 覆蓋率平均提升約15倍，任務平均可以發現約3個 Crash

六、總結與展望

本文首先介紹了自動化精準測試的演變過程，以及我們在實現自動化精準測試過程中遇到了哪些問題，及其解決的方案；其次，本文著重介紹了自動化精準測試流程中，Android 呼叫鏈作用、性質以及它的構建方式，並介紹了 Android 呼叫鏈的優化項，即基於 Android 特性定製化關聯 Activity，使得mr變更方法關聯 Activity 的準確度提升，從而提高測試用例的推薦準確率，減少不必要的測試，提高測試人效。

但是 Android 呼叫鏈的使用場景遠不止於此，它還能夠應用於敏感方法的鏈路追蹤、API 呼叫梳理等場景，但隨之而來的是對呼叫鏈精確程度的要求提升，因此我們對 Android 呼叫鏈的優化做出如下的幾點展望：

完善呼叫鏈演算法，目前呼叫鏈的構建僅侷限於同步呼叫，但在 Android 中存在很多非同步呼叫的邏輯，那麼針對這些非同步呼叫的場景，我們能夠通過建模將其覆蓋，從而提升呼叫鏈的精確度。
生成更細粒度的呼叫鏈，目前呼叫鏈是以方法粒度進行構建的，但是在方法中存在判斷條件導致邏輯分叉，那麼如果能夠將方法基於程式碼語義拆分成 BasicBlock 粒度，並進行呼叫鏈的構建，就能夠使得每條呼叫鏈所表示的邏輯資訊更加精準，從而也能夠在智慧測試領域提升推薦測試 case 的準確度。
