前言

  目前主流國產晶片為RV11XX、RK33XX、Hi35XX系列，本系列開啟RK3568系列的技術教程筆記分享。   本篇主要介紹RK3568晶片和入手開發板的核心板詳細介紹。

RK3568晶片介紹

簡介

  瑞芯微RK3568晶片是一款定位中高階的通用型SOC，是一款高效能低功耗四核應用處理器，採用22nm製程工藝，整合4核arm架構A55處理器和Mali G52 2EE圖形處理器，支援4K解碼和1080P編碼。RK3568支援SATA/PCIE/USB3.0等各型別外圍介面，內建獨立的NPU，可用於輕量級人工智慧應用。   RK3568支援安卓11和linux系統，主要面向物聯網閘道器、NVR儲存、工控平板、工業檢測、工控盒、卡拉OK、雲終端、車載中控等行業定製市場。   嵌入式3D GPU使RK3568與OpenGL ES 1.1/2.0/3.2完全相容，OpenCL 2.0和Vulkan 1.1。特殊的2D硬體引擎將最大限度地提高顯示效能並提供非常流暢的操作。   內建NPU支援INT8/INT16混合操作。此外，相容基於一系列框架的網路模型，如TensorFlow/MXNet/PyTorch/Caffe可輕鬆轉換。   RK3568具有高效能外部記憶體介面(DDR3/DDR3L/DDR4/LPDDR3/LPDDR4/LPDDR4X)能夠維持要求的記憶體頻寬，並提供了許多強大的嵌入式硬體引擎來優化高階應用程式的效能，RK3568支援幾乎全格式的H.264解碼器[email protected]，H.265解碼器依據[email protected]，還支援H.264/H.265編碼器[email protected]，高品質JPEG編碼器/解碼器。   

主要特點

工藝

• 22 nm

CPU

• 四核64位Cortex-A55，主頻最高2.0GHz

記憶體

• DDR3/DDR3L/DDR4/LPDDR3/LPDDR4/LPDDR4X
• 支援eMMC 5.1，SDIO3.0

NPU

• 支援0.8T算力

GPU

• ARM G52 2EE
• 支援OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1
• 內嵌高效能2D加速硬體

顯示

• 支援多屏異顯
• 支援eDp/HDMI2.0/MIPI/LVDS/24bit RGB/T-CON

多媒體

• 支援4K 60fps H.265/H.264/VP9影片解碼
• 支援1080P 60fps H.265/H.264影片編碼
• 支援8M ISP，支援HDR

外圍介面

• 支援USB2.0/USB3.0/PCIE3.0/PCIE2.1/SATA3.0/QSGMII

晶片邏輯框圖

        注意：外設存在引腳複用的問題。

核心板

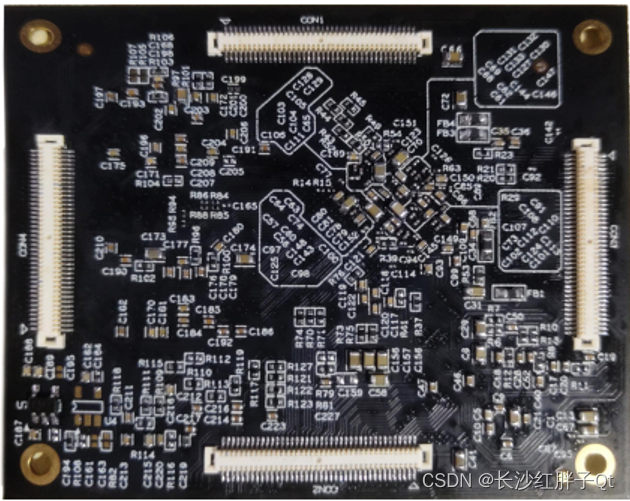

核心板實物

           

聯結器

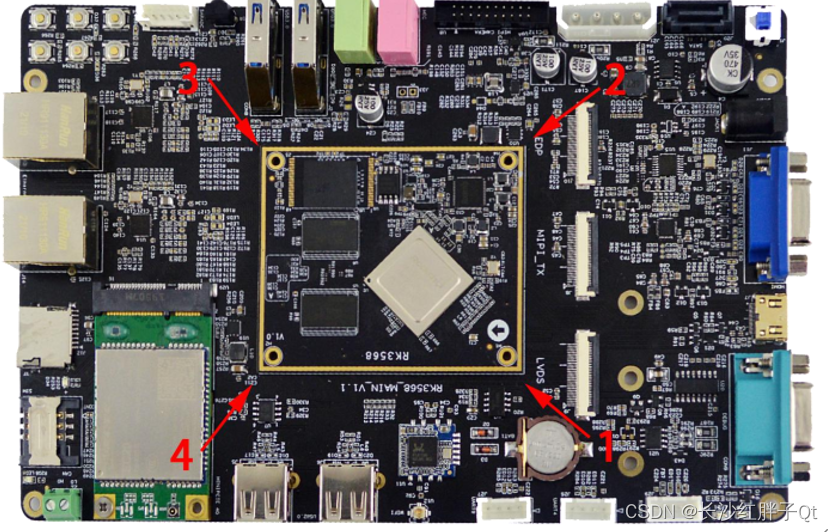

  4 x 80pin AXK5F80347YG AXK6F80347YG 0.5mm   松下聯結器：      有點小貴，用了4個，差不多20-30之間了，而且底板和核心板都要用。   核心板插拔也要注意：      正確的方式是對準後，要平行平穩的安裝和拆卸（從核心板四個角的方向依次翹開聯結器）。      

核心板引數

  

核心板介面速度

  

核心板介面資源

  

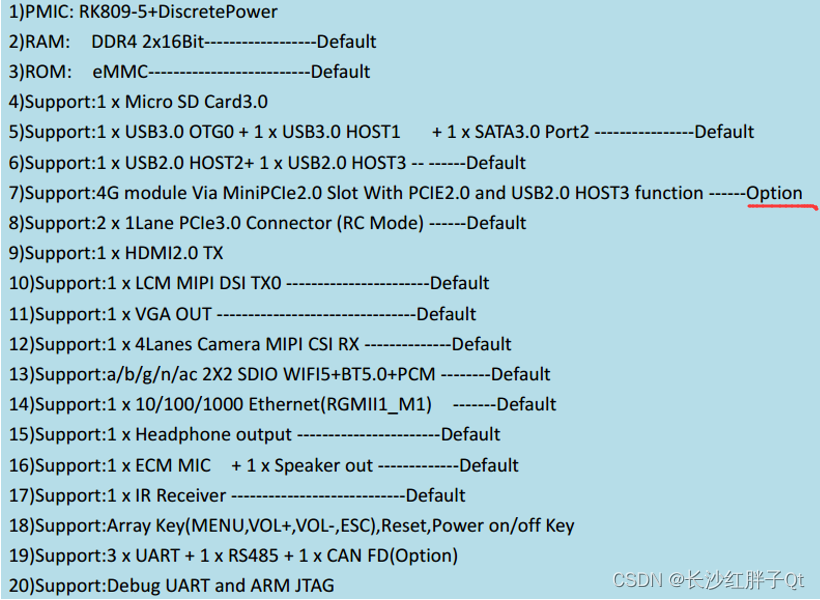

核心板主要功能介紹

  

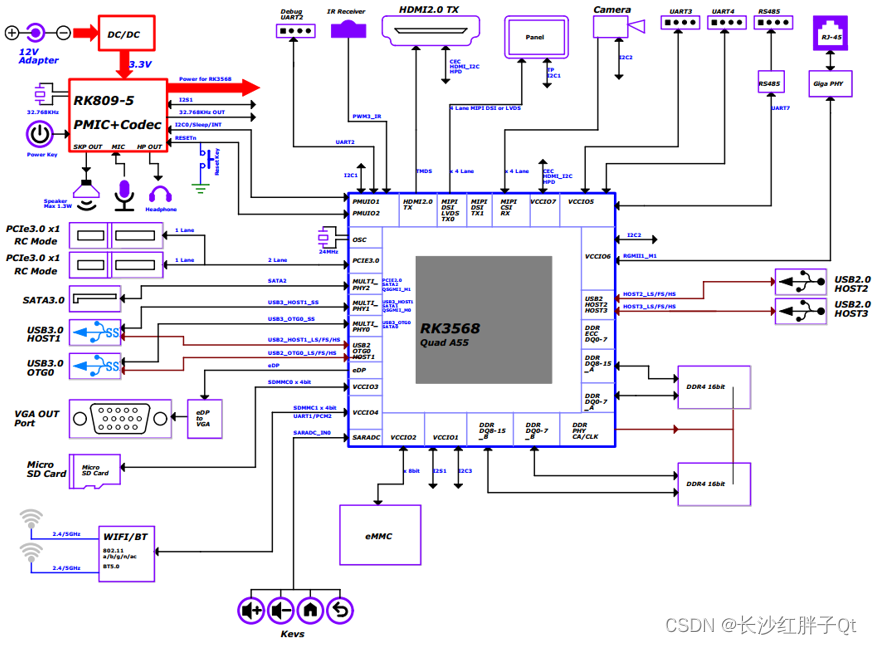

核心板框架示意圖

  

核心板排針引腳圖

  

  

  

  

  

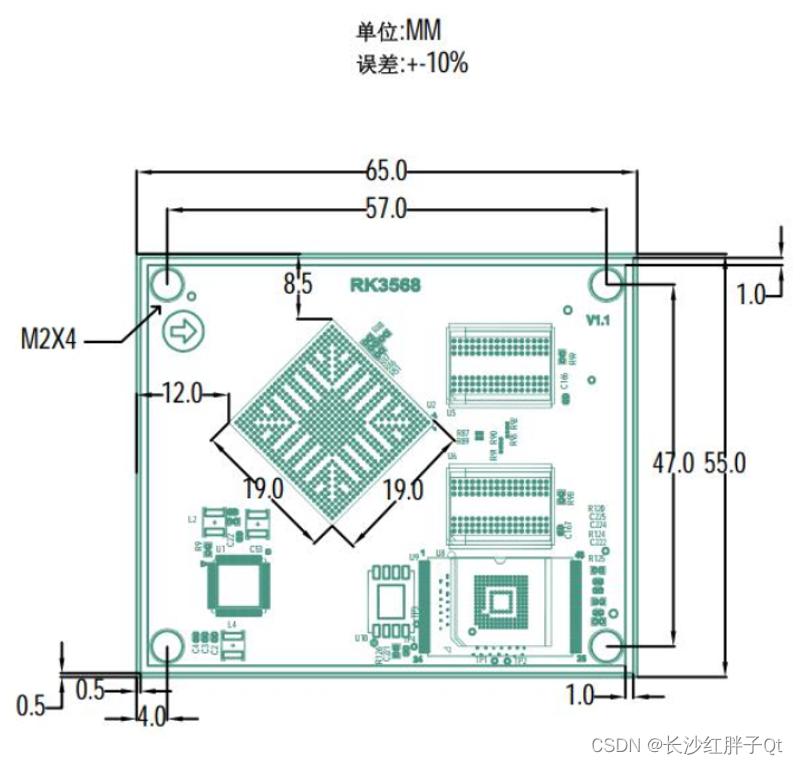

核心板尺寸圖

  pcb尺寸：65mm x55mm。   
