前言

一直想花时间复刻学习一下Apple产品的原生UI和动画,超级丝滑。
今天,目标是健康的心率数据统计图表。

健康及Android实现效果预览

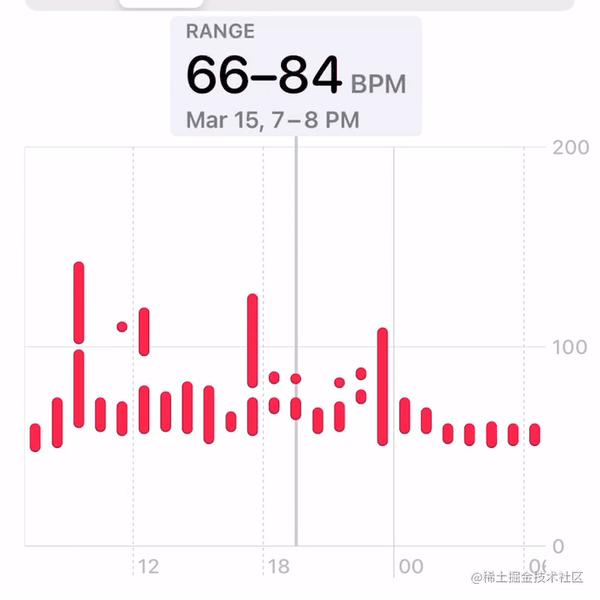

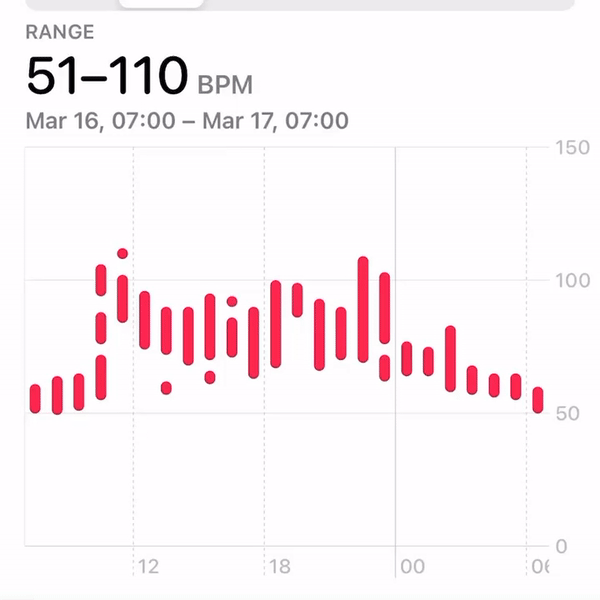

  1. Apple健康的图表交互效果:

丝滑,有数据条滑动、滑动查看数据标注两种模式;数据标注位置自适应;两端超出边界会有自动回滚的效果。

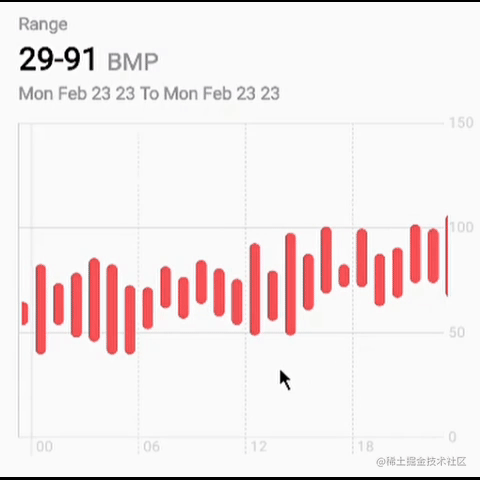

  1. 本文用Android复刻的图表交互效果:

暂时着眼于核心的实现思路,细节有长足的优化空间(如自动回滚的运动曲线、快速滑动、刻度线变化等,但他们对于Demo来说不是重点)😥。

1. 页面内容分析

在开始前,我们不妨先仔细观察一下这个页面所涵盖的信息,再将其转换为我们的业务需求,提前整理好思路再开始上手写。

1.1 图表静态布局

我们把图表打散,它本质上由以下三个组件构成:
+ 数据条 + 单个数据条:表示单元时间内的心率分布情况,这里我们将它简化为单元时间内的心率变化范围(最小~最大) + 数据存储:每个数据条需要涵盖的信息有三点:时间、最小值、最大值,我们使用一个ArrayList将他们放在一起,对于那些空缺的数据,我们可以根据时间来填充数值(设为0),以此实现在图表上的留白。 + 坐标轴 Axis + 横向:横向坐标轴、背景线及其刻度(0,50,100)几乎是静态的,只有刻度会变化,这里我们暂时忽略这一点。 + 纵向:纵向背景线按照特定的间隔分布,滑动过程中也会跟着变化,与数据条是相对静止的。因此,我们尝试把他们和数据条捆绑在一起来实现。 + 数据标注 IndicatorLabel + 默认形态:它固定在左上角,取当前可见数据的时间范围、心率变化范围进行展示 + 指示形态:当用户长触摸/点击图表数据条时,它就会展现在其上方;在左右边界会有位置的自适应调整。 + 默认形态和指示形态是非此即彼的,我们可以设置一个boolean值,isShowIndicator来控制他们,true的时候展示指示形态,false就为默认形态,以此简化我们的后续处理逻辑。

1.2 图表动态效果

图表滑动与边界效果

  • 滑动变化:图表左右滑动来调整,滑动过程中,上方的 默认形态数据标注的值会发生变化,纵向背景线、刻度值会跟着移动;
  • 自动回滚:
    • 每次滑动结束后,都会有一个轻微的自动回滚,来保证窗口内呈现的完整的24个数据条。
    • 在滑动窗口超出两侧边界后,会进行自动回滚,回到原来的边界。

触摸/点击产生的数据标注

  • 用户点击/触摸会触发 指示形态的数据标注,进入此状态后,手指按住屏幕左右滑动可以实现滑动数据标注的效果
  • 在进入上述状态后,如果手指快速滑动,则可以恢复标注的默认形态并滑动图表。

2. 页面实现

在使用自定义View实现页面前,结合上述对布局的分析,思考一下我们的工作流程: 1. 画一个图表的框架草图,标注出重要的尺寸,确保这些尺寸能够让我们计算出每一个点的坐标; 2. 准备一个数据类来容纳每个时间点的数据,用ArrayList打包起来,作为我们的数据源; 3. 横向背景线、y轴刻度都是全程静态的,优先绘制它; 4. 将纵向背景线、x轴刻度与数据条绑定起来绘制;结合ArrayList中每一个item的索引来计算坐标、使用item的数值计算数据条的y轴位置; 5. 实现数据标注的绘制函数,它可以通过指定一个item的索引来展示出对应点的具体信息; 5. 通过重写onTouchEvent来实现点击/触摸触发数据标注的效果,实现图表的滑动效果

脑子里粗略思考一遍每一步的可能难度,发现我们主要面临三个难题😥: 1. 使用怎样的布局可以让我们轻松地通过item的索引来计算坐标? 2. 该怎么用最简洁优雅的方式让我们的数据条动起来? 3. 同样是滑动,有时候用户需要数据条左右滑动,有时候却需要数据条不动,数据标注动,这该怎么区分呢?

为保证阅读体验,实现部分不会列出所有代码并阐述所有细节,代码可以在最下方Ctrl C+V获取。

2.1 图表的基础结构

我们按照拟定的工作流程一步步来:

2.1.1画一个图表的框架草图。

提前拆解思考过图表以后,我们可以快速画出以下结构图: image.png 对于数据条宽度(lineWidth),及数据条间隙宽度(lineSpace)的选取,假设我们最大可视数据条为n个,为了实现规整的页面,需要保证以下等式成立:

$\rm{(lineWidth\ +\ lineSpace)\ *\ n = chartWidth}$

其中chartWidth我们在上方结构图中标出的——存放数据条的chart的宽度;
这么做的原因很简单:假设现在n为24,那么这个chart的宽度就是 24* lineWidth +23* lineSpace + 最左侧空白宽度 + 最右侧空白宽度;如上等式保证了左右侧空白宽度都为 0.5 * lineSpace

2.1.2 准备一个数据类

目前的需求是,存放时间,一个最小值一个最大值,所以创建一个简单的DataClass即可。 ```kotlin data class HeartRateChartEntry(

val time: Date = Date(), val minValue:Int = 66, val maxValue:Int = 88

) ``` 然后我们创建一些随机数据,用ArrayList存储。

2.1.3 绘制横向背景线、y轴刻度

他们是静态的,直接用绘制出来的结构图计算chart、文本的起讫点坐标直接画就好。
+ startX = (getWidth() - chartWidth)/2。当然,你也可以自己定义chart的起点,我建议这个起点的x坐标与lineWidth+lineSpace成正比 + endX = startX + chartWidth + endY = startY = totalHeight - bottomTextHeight 我们要绘制k条线,就首先计算线之间的距离unitDistance = chartHeight/(k-1),每次绘制让unitDistance*i - startY就可以获取到当前横线的纵坐标了。 ```kotlin (0..mHorizontalLineSliceAmount).forEach{ i -> //获取当前要写上去的刻度 currentLabel = .....

//计算当前Y
currentY = startY - i * mVerticalUnitDistance

//画线
canvas.drawLine(startX, currentY, endX, currentY, mAxisPaint)
//画text
canvas?.drawText("${currentLabel}", endX + mTextSize/3, currentY+mTextSize/3, mTextLabePaint)

//再画上最左侧的边界线 canvas.drawLine(startX, startY, startX, startY-mChartHeight, mAxisPaint) } ```

2.1.4绘制数据条与纵向背景线

好,遇到了我们预料的难题,用什么方式绘制数据条,可以让他符合我们的滑动需求呢?

被否定的方案:
假设我们通过onTouchEvent计算手指滑动的距离,用滑动的距离来计算我们需要绘制的数据索引;但这种方式虽然符合我们静态页面的需求,但没法实现顺畅的动画效果,滑动过程中只会不停地闪烁
究其原因是他实际上没有改变数据条绘制时的横坐标,我们再去根据onTouchEvent的滑动距离来微调他们吗?但这仍然无法避免边缘数据条的闪烁。

更好的方案:窗口

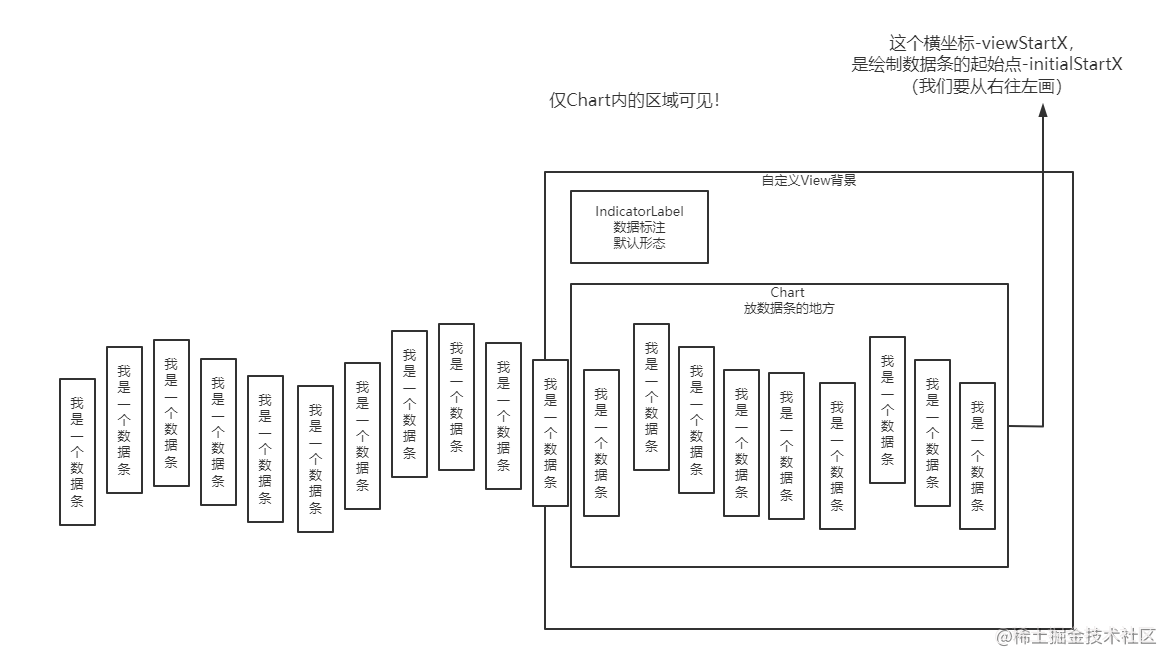

想象我们正对着坐在窗口前,我们把这个窗口假设为一个viewPort,在这个窗口,我们能够看到横向切换的风景,是因为窗口和背景之间的相对移动

如果我们将其设想为我们的chart和数据条,可不可以把chart理解为窗口,数据条是浮在其表面的风景,然后我们只需要移动数据条,就可以切换风景(数据条滑动的视觉效果),这可以保证不会出现割裂感,毕竟所有东西都已经绘制了,只是位置调整了。

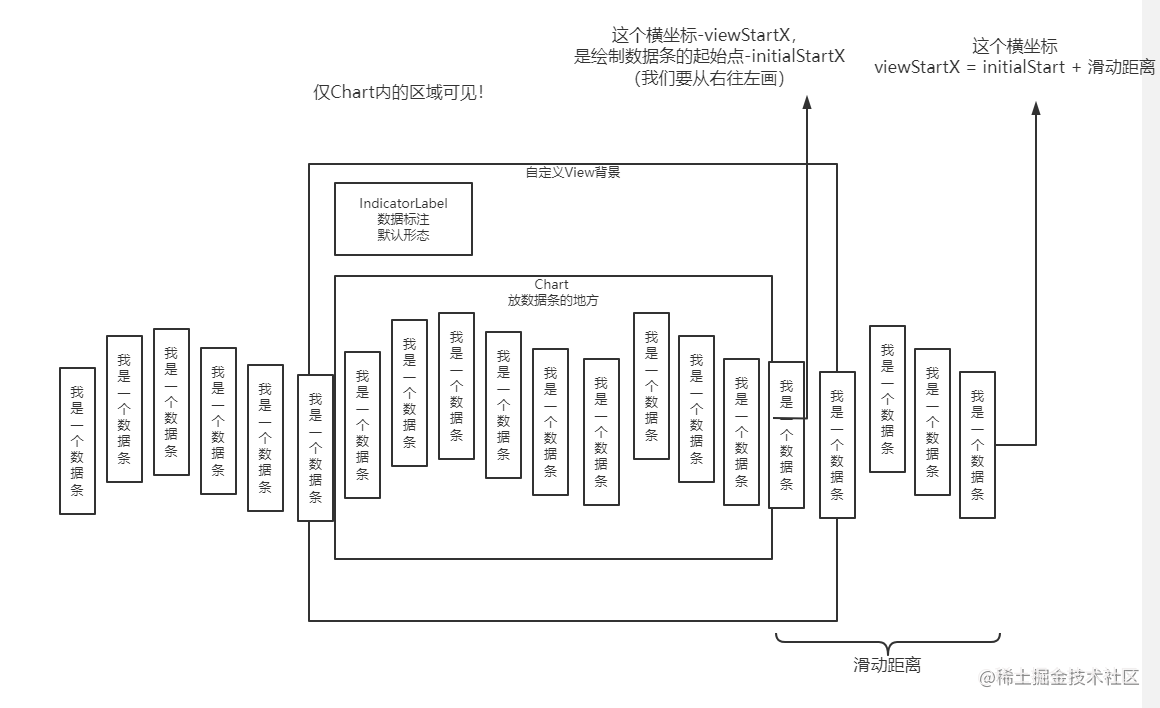

想法看来可以一试,上手前,我们还是先画图理一下思路。 + 我们需要从右往左绘制数据条以展现时间格式 + 初始起点不如设定为chart的最右端

  • 如果要向右滑动,是不是把绘图的起始点往右边移就可以了?

看来这个思路没错,我们用viewStartX作为起始点,从右向左画数据条(for循环配合数据下标计算x轴坐标),然后去onTouchEvent的ActionMove里计算滑动的距离,动态调整viewStartX就搞定了。

不过有一点要想一想,如果我们每次都滑动都重新绘制了所有的数据条,如果数据量一大,必定会造成性能问题呀!

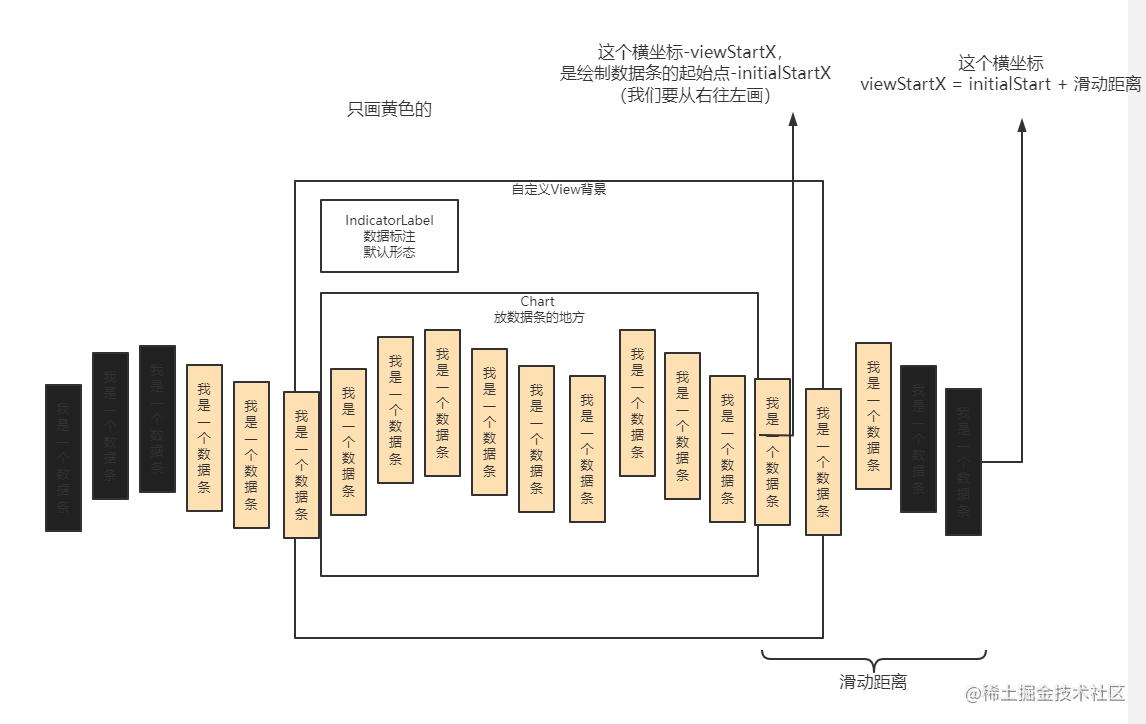

不过他很好解决,我们只需要计算当前窗口展示的最左和最右的数据条索引,分别为leftRangeIndex, rightRangeIndex,我们在遍历画数据条的过程中设置为只执行(leftRangeIndex-3, rightRangeIndex+3)范围即可,这就实现了每次只画窗口内+窗口边缘的数据条了。

最后,我们需要在绘制完数据条以后,截取一个窗口下来,放回到我们的chart里,我们可以通过canvas.saveLayer()canvas.restoreToCount()配对使用来实现。

以下是绘制数据条的核心代码,看个思路就好

  1. 用saveLayer()来确定一个窗口范围 kotlin val windowLayer = canvas?.saveLayer( left = chartLeftMargin, //chart左边界的x坐标 top = 0F, right = chartRightBorner, //chart右边界的x坐标 bottom = widthBottom //chart下边界的y坐标 )

  2. 遍历我们存储数据的ArrayList,使用viewStartX和索引来计算每个数据条的横坐标,绘制出来 ```kotlin (0 until mValueArray.size).forEach { it -> //如果不在我们预期的绘制范围内,那就溜溜球,不画了 if (it > drawRangeRight || it < drawRangeLeft) { [email protected] } //计算坐标x,数据条的y轴起讫点 currentX = mViewStartX - (it) * (mLineWidth + mLineSpace) - chartRightMargin startY = baseY - mChartHeight / mYAxisRange.second * mValueArray[it].maxValue endY = baseY - mChartHeight / mYAxisRange.second * mValueArray[it].minValue

    if (mValueArray[it].maxValue != 0) { canvas?.drawLine(currentX, startY, currentX, endY, mLinePaint) } ```

  3. 在我们既定的特定时间点,绘制纵向背景线和刻度(代码略了,完整版在最下方)

  4. 最后,把这个窗口再存储到我们的view里去就完成了 kotlin cavas?.restoreToCount(windowLayer!!)

2.1.5 数据标注的绘制函数

前文有提到,我们的图表一共有两种数据标注的形式,一是默认形态,二是指示形态,他们是非此即彼的,我们只需要设置一个boolean变量isShowIndicator,然后在onTouchEvent中动态设置这个变量,就可以实现他们的切换了。

同时,我们在onTouchEvent中维护一个变量indexOnClicked,它用来表示当前被点击的那个数据条的索引,并绘制指示形态的数据标注

这里的绘制流程不赘述了。

2.2 图表的触摸事件

还是一样,理清思路再上手写代码。
我们希望:

  • 图表能够判定用户的长触摸、快速滑动行为

    • 我们的图表需要能够判断以下两个状态值
      • 正在数据条滑动状态—isScrolling:表示用户通过快速的手指滑动 来切换 数据条(也就是改变viewStartX的坐标)
      • 正在长触摸状态-isLongTouch: 用户的手指一直停留在我们的屏幕上,这是因为他想要查看数据标注,这个状态下的切换不会切换数据条,而是切换数据标注的下标。
  • 图表能够计算每次滑动的距离,动态调整viewStartX与要绘制的数组左右边界

onTouchEvent事件链

为了实现以上需求,我们需要研究一下onTouchEvent(event: MotionEvent?)

对于触摸事件,我们处理以下回调: + ACTION_DOWN + 手指按下:无论是点击还是滑动,ACTION_DOWN都是他们的初始动作 + ACTION_MOVE + 手指滑动:在ACTION_DOWN触发后,如果手指滑动,MOVE就会被触发若干次,以表示手指在图表上的滑动 + ACTION_UP + 手指抬起:一定是点击事件的结束步,可能是滑动事件的结束步(也可能是ACTION_CANCEL) + ACTION_CANCEL + 手势放弃:可能是滑动事件的结束步(也可能是ACTION_UP)


我们先处理该怎么让图表判断是快速滑动: 1. 我们维护一个当前时间currentTime 1. 每次ACTION_DOWN手指按下的时候,我们就记录那一时刻的时间; 1. 在遇到ACTION_MOVE的时候,我们就首先获取当前时间减去记录的currentTime来获取时间间隔 1. 如果这个间隔小于某个时间阈值TIMEDURATION,我们把它认定为是一次快速滑动 1. 但是,我们添加限制条件,这一次move的距离必须大于某个阈值,否则视为一次轻微move(手滑产生的,不是用户的内心想法) 6. 对于后续的滑动事件来说(上图中的n号ACTION_MOVE),他们时间可能已经超过了阈值但他们也需要执行这个滑动任务;还记得我们提到的状态变量isScrolling吗,我们在1号ACTION_MOVE中将isScrolling设置为true,后续的n号滑动事件中,只要发现当前是isScrolling==true 是正在滑动状态,它就可以大胆开始执行滑动事件了

据上,我们有了以下代码: ```kotlin override fun onTouchEvent(event:MotionEvent?):Boolean{ //获取当前触摸点的横坐标 mCurrentX = event!!.x

when (event.action) { MotionEvent.ACTION_DOWN -> { //记录一下触摸的点,用来记录滑动距离 mLastX = mCurrentX //记录现在的时间,用来判断快速滑动 currentMS = System.currentTimeMillis()

}
MotionEvent.ACTION_MOVE -> {
    //获得滑动的距离
    mMoveX = mLastX - mCurrentX
    //记录一下触摸的点
    mLastX = mCurrentX

    //如果 move time <Xms and moveX > Xpx, 这是快速滑动
    if (((System.currentTimeMillis() - currentMS) < TOUCHMOVEDURATION && (abs(mMoveX) > mLineWidth)) || isScrolling) {
        isScrolling = true

        //更新viewStartX,实现数据条切换,记得给mViewStartX的setter加invalidate()
        mViewStartX -= mMoveX

        //更新左右边界
        updateCurrentDrawRange()
    }
}

} ```

接着,我们来处理该怎么让图表判断是长触摸-isLongTouch: + 怎样的事件流是长触摸呢? + 长触摸,就是用户的手放上去以后,没有抬起,只有轻微滑动 + 我们将这个阈值设置为判断快速滑动的时间阈值为TIMEDURATION + 如果我们在执行ACTION_DOWN后,TIMEDURATION时间内,除了轻微滑动外没有任何其他ACTION事件触发,那就认定为是长触摸 + 用代码来实现: + 我们在每次ACTION_DOWN后,都开启一个子线程在TIMEDURATION后,如果他没有被取消运行,那就将isLongTouch设置为true + 这样我们就开启了长触摸模式,可以在ACTION_MOVE中增加判断,配合isLongTouch来展示我们的数据标注切换。 + 同样,我们在ACTION_UP和 ACTION_MOVE显著移动的事件中,取消这个子线程。

这里,我用kotlin协程来实现的这个判断长触摸的子线程

开启协程的函数: kotlin fun startIndicatorTimer() { showIndicatorJob = mScope.launch(Dispatchers.Default) { //用了hasTimer来辅助外面判断有没有子线程在运行 hasTimer = true //延时任务进行 delay(TOUCHMOVEDURATION + 10.toLong()) withContext(Dispatchers.Main) { //长触摸了,那正在滑动状态就必须是false啦 isScrolling = false //长触摸:轮到我了 isLongTouch = true //找到当前被触摸的数据条索引 setCurrentIndexOnClicked() //展示指示形态的数据标签 isShowIndicator = true //子线程运行完毕,把标记设置为false hasTimer = false } } } 关闭协程的函数: kotlin fun turnOffIndicatorTimer() { if (hasTimer) { showIndicatorJob.cancel() hasTimer = false } }

触摸事件里的核心代码

```kotlin //节选 when(event.action){ MotionEvent.ACTION_DOWN->{ //记录坐标,记录时间 mLastX = mCurrentX currentMS = System.currentTimeMillis()

    //开始子线程的任务
    startIndicatorTimer()
}
MotionEvent.ACTION_MOVE->{
    mMoveX = mLastX - mCurrentX
    mLastX = mCurrentX
if(是快速滑动){
    //关闭这个长触摸判断线程
    turnOffIndicatorTimer()
}
//是长触摸状态,那我们激活isShowIndicator
else if(isLongTouch){
    isShowIndicator = true
}
else if(不是轻微滑动){
    //关闭长触摸判断事件
    turnOffIndicatorTimer()
}
}

} ```

自动回滚

  1. 我们需要每次滑动结束后去判断,让窗口内呈现完成的N个数据条
    • 基于我们的结构,这很容易实现,只需要让我们的viewStartX(绘画初始点)的坐标变为(lineWidth+lineSpace)的整数即可 kotlin mViewStartX - (mViewStartX - mInitialStartX).mod(mLineSpace+mLineWidth)
  2. 我们要在滑动超出边界后,让窗口自动回滚到边界值
    • 这同样同意实现,我们通过viewStartX来判断是否出界,然后让viewStartX回到设定的边界值就好了

但我们不能采用直接给viewStartX赋值的方法,而是通过ObjectAnimator来实现顺滑的切换,我们将这个逻辑写在方法drawBackToBorder()中,并把它添加到ACTION_CANCEL和ACTION_UP的回调中,因为只有他们俩可能是触摸事件流的结尾。

别放了给viewStartX的Setter方法添加invalidate(),否则动画不会触发。😈 ```

fun drawBackToBorder(){ var endValue:Float = 0F

endValue =
    //out of right borderline
if(mViewStartX < mInitialStartX){
    mInitialStartX
    //out of left borderline
} else if(mViewStartX > mInitialStartX + (mValueArray.size-24)*(mLineWidth+mLineSpace)){
    mInitialStartX + (mValueArray.size-24)*(mLineWidth+mLineSpace)
    //does not reach the bound, need reposition to exact place.
} else {
    mViewStartX - (mViewStartX - mInitialStartX).mod(mLineSpace+mLineWidth)
}

val anim = ObjectAnimator.ofFloat(mViewStartX, endValue)
anim.interpolator = DecelerateInterpolator()
anim.addUpdateListener {
    mViewStartX = it.animatedValue as Float
}
anim.start()

} ```

写在最后

写博客核心是希望能复盘的同时锻炼自己讲清楚思路的能力,相比于贴代码,画图+文字阐述是更我喜欢的做的事。

感谢看到这里,如果有任何疑问,欢迎留言和我交流。😋
