⚠️本文為稀土掘金技術社群首發簽約文章，14天內禁止轉載，14天后未獲授權禁止轉載，侵權必究！

前言

kotlin-android-extensions 外掛是 Kotlin 官方提供的一個編譯器外掛，用於替換 findViewById 模板程式碼，降低開發成本

雖然 kotlin-android-extensions 現在已經過時了，但比起其他替換 findViewById 的方案，比如第三方的 ButterKnife 與官方現在推薦的 ViewBinding

kotlin-android-extensions 還是有著一個明顯的優點的：極其簡潔的 API，KAE 方案比起其他方案寫起來更加簡便，這是怎麼實現的呢？我們一起來看下

原理淺析

當我們接入KAE後就可以通過以下方式直接獲取 View

```kotlin import kotlinx.android.synthetic.main.activity_main.*

class MainActivity : AppCompatActivity() {

override fun onCreate(savedInstanceState: Bundle?) {
    super.onCreate(savedInstanceState)
    setContentView(R.layout.activity_main)
    viewToShowText.text = "Hello"
}

} ```

而它的原理也很簡單，KAE外掛將上面這段程式碼轉換成了如下程式碼

```kotlin public final class MainActivity extends AppCompatActivity { private HashMap _$_findViewCache;

protected void onCreate(@Nullable Bundle savedInstanceState) { super.onCreate(savedInstanceState); this.setContentView(1300023); TextView var10000 = (TextView)this._$_findCachedViewById(id.textView); var10000.setText((CharSequence)"Hello"); }

public View $_findCachedViewById(int var1) { if (this.$findViewCache == null) { this.$findViewCache = new HashMap(); } View var2 = (View)this.$findViewCache.get(var1); if (var2 == null) { var2 = this.findViewById(var1); this.$_findViewCache.put(var1, var2); } return var2; }

public void $_clearFindViewByIdCache() { if (this.$findViewCache != null) { this.$_findViewCache.clear(); }

}
} ```

可以看到，實際上 KAE 外掛會幫我們生成一個 _$_findCachedViewById()函式，在這個函式中首先會嘗試從一個 HashMap 中獲取傳入的資源 id 引數所對應的控制元件例項快取，如果還沒有快取的話，就呼叫findViewById()函式來查詢控制元件例項，並寫入 HashMap 快取當中。這樣當下次再獲取相同控制元件例項的話，就可以直接從 HashMap 快取中獲取了。

當然KAE也幫我們生成了_$_clearFindViewByIdCache()函式，不過在 Activity 中沒有呼叫，在 Fragment 的 onDestroyView 方法中會被呼叫到

總體結構

在瞭解了KAE外掛的簡單原理後，我們一步一步來看一下它是怎麼實現的，首先來看一下總體結構

KAE外掛可以分為 Gradle 外掛，編譯器外掛，IDE 外掛三部分，如下圖所示

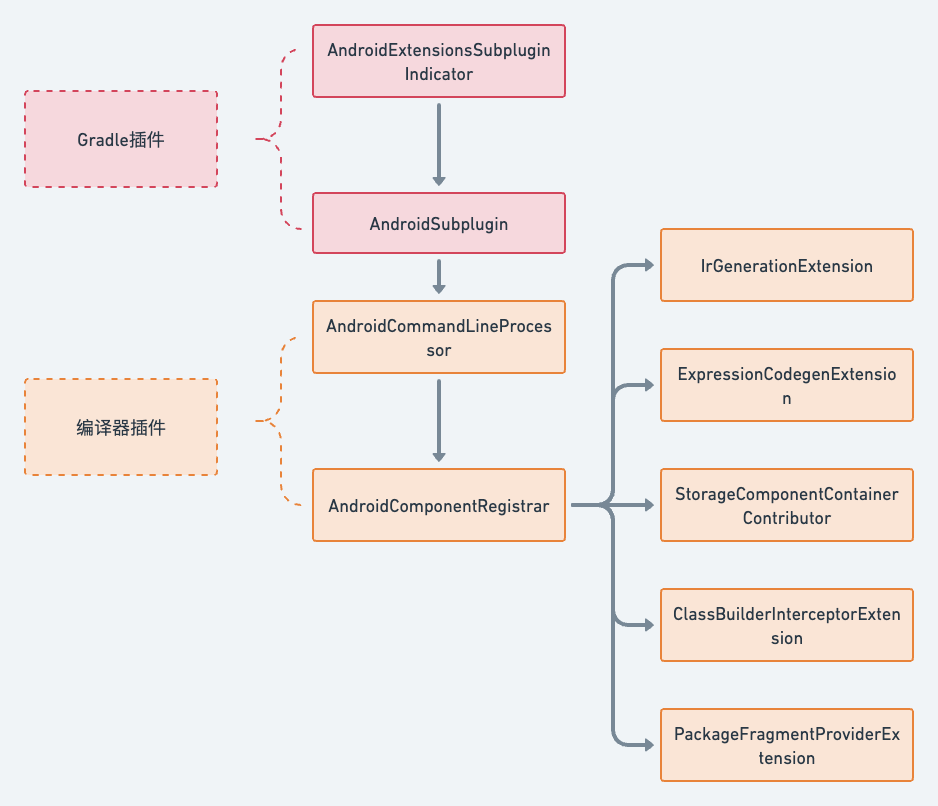

我們今天只分析 Gradle 外掛與編譯器外掛的原始碼，它們的具體結構如下：

AndroidExtensionsSubpluginIndicator是KAE外掛的入口
AndroidSubplugin用於配置傳遞給編譯器外掛的引數
AndroidCommandLineProcessor用於接收編譯器外掛的引數
AndroidComponentRegistrar用於註冊如圖的各種Extension

原始碼分析

外掛入口

當我們檢視 kotlin-gradle-plugin 的原始碼，可以看到 kotlin-android-extensions.properties 檔案，這就是外掛的入口

implementation-class=org.jetbrains.kotlin.gradle.internal.AndroidExtensionsSubpluginIndicator

接下來我們看一下入口類做了什麼工作

```kotlin class AndroidExtensionsSubpluginIndicator @Inject internal constructor(private val registry: ToolingModelBuilderRegistry) : Plugin { override fun apply(project: Project) { project.extensions.create("androidExtensions", AndroidExtensionsExtension::class.java) addAndroidExtensionsRuntime(project) project.plugins.apply(AndroidSubplugin::class.java) }

private fun addAndroidExtensionsRuntime(project: Project) {
    project.configurations.all { configuration ->
        val name = configuration.name
        if (name != "implementation") [email protected]
        configuration.dependencies.add(
            project.dependencies.create(
                "org.jetbrains.kotlin:kotlin-android-extensions-runtime:$kotlinPluginVersion"
            )
        )
    }
}

}

open class AndroidExtensionsExtension { open var isExperimental: Boolean = false

open var features: Set<String> = AndroidExtensionsFeature.values().mapTo(mutableSetOf()) { it.featureName }

open var defaultCacheImplementation: CacheImplementation = CacheImplementation.HASH_MAP

} ```

AndroidExtensionsSubpluginIndicator中主要做了這麼幾件事

建立androidExtensions配置，可以看出其中可以配置是否開啟實驗特性，啟用的feature(因為外掛中包含views與parcelize兩個功能)，viewId快取的具體實現(是hashMap還是sparseArray)
自動新增kotlin-android-extensions-runtime依賴，這樣就不必在接入了外掛之後，再手動新增依賴了，這種寫法可以學習一下
配置AndroidSubplugin外掛，開始配置給編譯器外掛的傳參

配置編譯器外掛傳參

```kotlin class AndroidSubplugin : KotlinCompilerPluginSupportPlugin { // 1. 是否開啟編譯器外掛 override fun isApplicable(kotlinCompilation: KotlinCompilation<*>): Boolean { if (kotlinCompilation !is KotlinJvmAndroidCompilation) return false // ...

    return true
}

// 2. 傳遞給編譯器外掛的引數
override fun applyToCompilation(
    kotlinCompilation: KotlinCompilation<*>
): Provider<List<SubpluginOption>> {
    //...

    val pluginOptions = arrayListOf<SubpluginOption>()
    pluginOptions += SubpluginOption("features",
                                     AndroidExtensionsFeature.parseFeatures(androidExtensionsExtension.features).joinToString(",") { it.featureName })

    fun addVariant(sourceSet: AndroidSourceSet) {
        val optionValue = lazy {
            sourceSet.name + ';' + sourceSet.res.srcDirs.joinToString(";") { it.absolutePath }
        }
        pluginOptions += CompositeSubpluginOption(
            "variant", optionValue, listOf(
                SubpluginOption("sourceSetName", sourceSet.name),
                //use the INTERNAL option kind since the resources are tracked as sources (see below)
                FilesSubpluginOption("resDirs", project.files(Callable { sourceSet.res.srcDirs }))
            )
        )
        kotlinCompilation.compileKotlinTaskProvider.configure {
            it.androidLayoutResourceFiles.from(
                sourceSet.res.sourceDirectoryTrees.layoutDirectories
            )
        }
    }

    addVariant(mainSourceSet)

    androidExtension.productFlavors.configureEach { flavor ->
        androidExtension.sourceSets.findByName(flavor.name)?.let {
            addVariant(it)
        }
    }

    return project.provider { wrapPluginOptions(pluginOptions, "configuration") }
}

// 3. 定義編譯器外掛的唯一 id，需要與後面編譯器外掛中定義的 pluginId 保持一致
override fun getCompilerPluginId() = "org.jetbrains.kotlin.android"

// 4. 定義編譯器外掛的 `Maven` 座標資訊，便於編譯器下載它
override fun getPluginArtifact(): SubpluginArtifact =
    JetBrainsSubpluginArtifact(artifactId = "kotlin-android-extensions")

} ```

主要也是重寫以上4個函式，各自的功能在文中都有註釋，其中主要需要注意applyToCompilation方法，我們傳遞了features，variant等引數給編譯器外掛

variant的主要作用是為不同 buildType，productFlavor目錄的 layout 檔案生成不同的包名

import kotlinx.android.synthetic.main.activity_main.* import kotlinx.android.synthetic.debug.activity_debug.* import kotlinx.android.synthetic.demo.activity_demo.*

比如如上程式碼，activity_debug檔案放在debug目錄下，而activiyt_demo檔案則放在demo這個flavor目錄下，這種情況下它們的包名是不同的

編譯器外掛接收引數

```kotlin class AndroidCommandLineProcessor : CommandLineProcessor { override val pluginId: String = ANDROID_COMPILER_PLUGIN_ID

override val pluginOptions: Collection<AbstractCliOption>
        = listOf(VARIANT_OPTION, PACKAGE_OPTION, EXPERIMENTAL_OPTION, DEFAULT_CACHE_IMPL_OPTION, CONFIGURATION, FEATURES_OPTION)

override fun processOption(option: AbstractCliOption, value: String, configuration: CompilerConfiguration) {
    when (option) {
        VARIANT_OPTION -> configuration.appendList(AndroidConfigurationKeys.VARIANT, value)
        PACKAGE_OPTION -> configuration.put(AndroidConfigurationKeys.PACKAGE, value)
        EXPERIMENTAL_OPTION -> configuration.put(AndroidConfigurationKeys.EXPERIMENTAL, value)
        DEFAULT_CACHE_IMPL_OPTION -> configuration.put(AndroidConfigurationKeys.DEFAULT_CACHE_IMPL, value)
        else -> throw CliOptionProcessingException("Unknown option: ${option.optionName}")
    }
}

} ```

這段程式碼很簡單，主要是解析variant，包名，是否開啟試驗特性，快取實現方式這幾個引數

註冊各種`Extension`

接下來到了編譯器外掛的核心部分，通過註冊各種Extension的方式修改編譯器的產物

```kotlin class AndroidComponentRegistrar : ComponentRegistrar { companion object { fun registerViewExtensions(configuration: CompilerConfiguration, isExperimental: Boolean, project: MockProject) {

        ExpressionCodegenExtension.registerExtension(project,
                CliAndroidExtensionsExpressionCodegenExtension(isExperimental, globalCacheImpl))

        IrGenerationExtension.registerExtension(project,
                CliAndroidIrExtension(isExperimental, globalCacheImpl))

        StorageComponentContainerContributor.registerExtension(project,
                AndroidExtensionPropertiesComponentContainerContributor())

        ClassBuilderInterceptorExtension.registerExtension(project,
                CliAndroidOnDestroyClassBuilderInterceptorExtension(globalCacheImpl))

        PackageFragmentProviderExtension.registerExtension(project,
                CliAndroidPackageFragmentProviderExtension(isExperimental))
    }
}

override fun registerProjectComponents(project: MockProject, configuration: CompilerConfiguration) {
    if (AndroidExtensionsFeature.VIEWS in features) {
        registerViewExtensions(configuration, isExperimental, project)
    }
}

} ```

可以看出，主要就是在開啟了AndroidExtensionsFeature.VIEWS特性時，註冊了5個Extension，接下來我們來看下這5個Extension都做了什麼

`IrGenerationExtension`

IrGenerationExtension是KAE外掛的核心部分，在生成 IR 時回撥，我們可以在這個時候修改與新增 IR，KAE外掛生成的_findCachedViewById方法都是在這個時候生成的，具體實現如下：

```kotlin private class AndroidIrTransformer(val extension: AndroidIrExtension, val pluginContext: IrPluginContext) : IrElementTransformerVoidWithContext() {

override fun visitClassNew(declaration: IrClass): IrStatement {
    if ((containerOptions.cache ?: extension.getGlobalCacheImpl(declaration)).hasCache) {
        val cacheField = declaration.getCacheField()
        declaration.declarations += cacheField // 新增_$_findViewCache屬性
        declaration.declarations += declaration.getClearCacheFun() // 新增_$_clearFindViewByIdCache方法
        declaration.declarations += declaration.getCachedFindViewByIdFun() // 新增_$_findCachedViewById方法
    }
    return super.visitClassNew(declaration)
}

override fun visitCall(expression: IrCall): IrExpression {
    val result = if (expression.type.classifierOrNull?.isFragment == true) {
        // this.get[Support]FragmentManager().findFragmentById(R$id.<name>)
        createMethod(fragmentManager.child("findFragmentById"), createClass(fragment).defaultType.makeNullable()) {
            addValueParameter("id", pluginContext.irBuiltIns.intType)
        }.callWithRanges(expression).apply {
            // ...
        }
    } else if (containerHasCache) {
        // this._$_findCachedViewById(R$id.<name>)
        receiverClass.owner.getCachedFindViewByIdFun().callWithRanges(expression).apply {
            dispatchReceiver = receiver
            putValueArgument(0, resourceId)
        }
    } else {
        // this.findViewById(R$id.<name>)
        irBuilder(currentScope!!.scope.scopeOwnerSymbol, expression).irFindViewById(receiver, resourceId, containerType)
    }
    return with(expression) { IrTypeOperatorCallImpl(startOffset, endOffset, type, IrTypeOperator.CAST, type, result) }
}

} ```

如上所示，主要做了兩件事：
1. 在visitClassNew方法中給對應的類(比如 Activity 或者 Fragment )添加了_$_findViewCache屬性，以及_$_clearFindViewByIdCache與_$_findCachedViewById方法 2. 在visitCall方法中，將viewId替換為相應的表示式，比如this._$_findCachedViewById(R$id.<name>)或者this.findViewById(R$id.<name>)

可以看出，其實KAE外掛的大部分功能都是通過IrGenerationExtension實現的

`ExpressionCodegenExtension`

ExpressionCodegenExtension的作用其實與IrGenerationExtension基本一致，都是用來生成_$_clearFindViewByIdCache等程式碼的

主要區別在於，IrGenerationExtension在使用IR後端時回撥，生成的是IR。

而ExpressionCodegenExtension在使用 JVM 非IR後端時回撥，生成的是位元組碼

在 Kotlin 1.5 之後，JVM 後端已經預設開啟 IR，可以認為這兩個 Extension 就是新老版本的兩種實現

`StorageComponentContainerContributor`

StorageComponentContainerContributor的主要作用是檢查呼叫是否正確

kotlin class AndroidExtensionPropertiesCallChecker : CallChecker { override fun check(resolvedCall: ResolvedCall<*>, reportOn: PsiElement, context: CallCheckerContext) { // ... with(context.trace) { checkUnresolvedWidgetType(reportOn, androidSyntheticProperty) checkDeprecated(reportOn, containingPackage) checkPartiallyDefinedResource(resolvedCall, androidSyntheticProperty, context) } } }

如上，主要做了是否有無法解析的返回型別等檢查

`ClassBuilderInterceptorExtension`

ClassBuilderInterceptorExtension的主要作用是在onDestroyView方法中呼叫_$_clearFindViewByIdCache方法，清除KAE快取

kotlin private class AndroidOnDestroyCollectorClassBuilder( private val delegate: ClassBuilder, private val hasCache: Boolean ) : DelegatingClassBuilder() { override fun newMethod( origin: JvmDeclarationOrigin, access: Int, name: String, desc: String, signature: String?, exceptions: Array<out String>? ): MethodVisitor { val mv = super.newMethod(origin, access, name, desc, signature, exceptions) if (!hasCache || name != ON_DESTROY_METHOD_NAME || desc != "()V") return mv hasOnDestroy = true return object : MethodVisitor(Opcodes.API_VERSION, mv) { override fun visitInsn(opcode: Int) { if (opcode == Opcodes.RETURN) { visitVarInsn(Opcodes.ALOAD, 0) visitMethodInsn(Opcodes.INVOKEVIRTUAL, currentClassName, CLEAR_CACHE_METHOD_NAME, "()V", false) } super.visitInsn(opcode) } } } }

可以看出，只有在 Fragment 的onDestroyView方法中添加了 clear 方法，這是因為 Fragment 的生命週期與其根 View 生命週期可能並不一致，而 Activity 的 onDestroy 中是沒有也沒必要新增的

`PackageFragmentProviderExtension`

PackageFragmentProviderExtension的主要作用是註冊各種包名，以及該包名下的各種提示

kotlin import kotlinx.android.synthetic.main.activity_main.* import kotlinx.android.synthetic.debug.activity_debug.* import kotlinx.android.synthetic.demo.activity_demo.*

比如我們在 IDE 中引入上面的程式碼，就可以引入 xml 檔案中定義的各個 id 了，這就是通過這個Extension實現的

總結

本文主要從原理淺析，總體架構，原始碼分析等角度分析了 kotlin-android-extensions 外掛到底是怎麼實現的

相比其它方案，KAE使用起來可以說是非常簡潔優雅了，可以看出 Kotlin 編譯器外掛真的可以打造出極簡的 API，因此雖然KAE已經過時了，但還是有必要學習一下的

如果本文對你有所幫助，歡迎點贊收藏~
