jary，貨拉拉高階客戶端工程師，目前負責貨拉拉App Android端穩定性提升，包體積優化相關工作。

前言

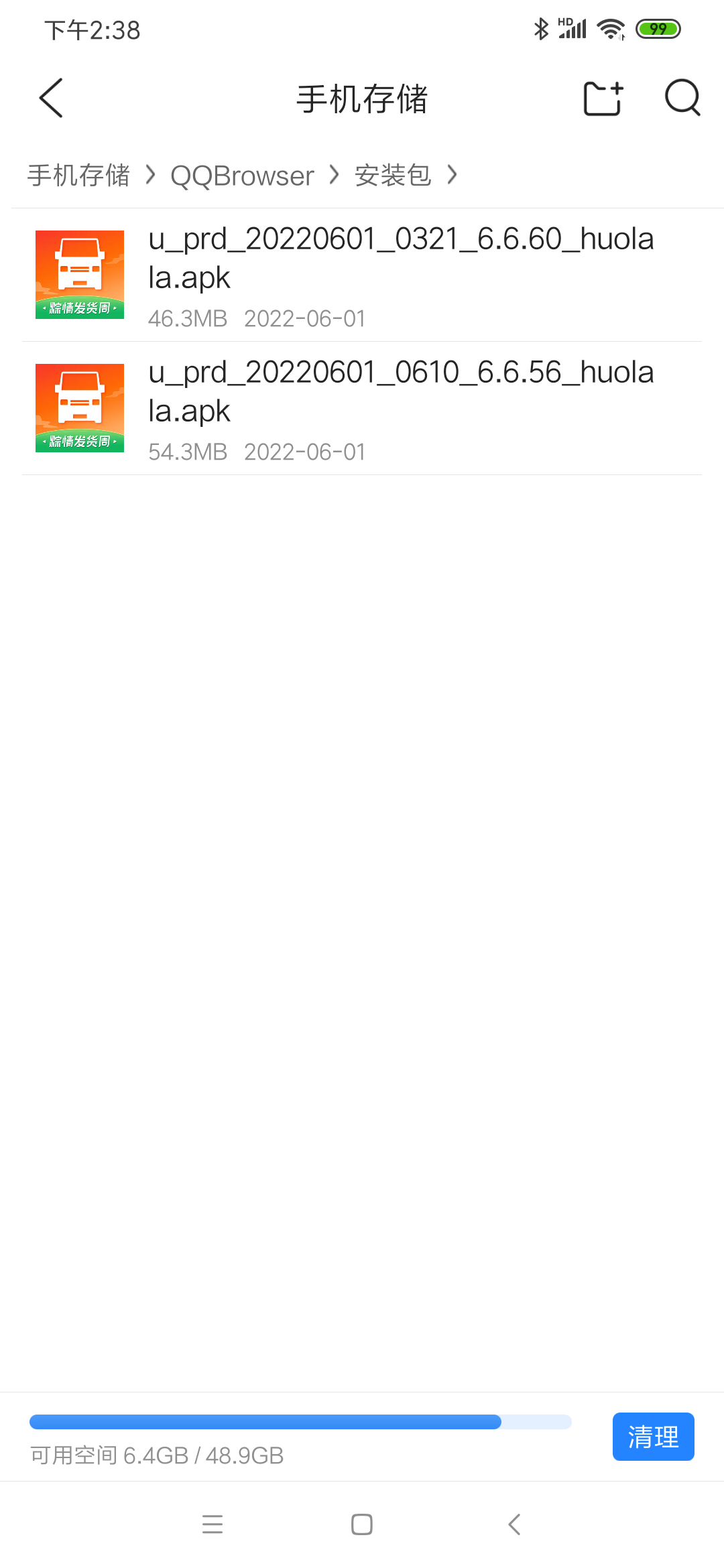

隨著公司業務的擴充套件，貨拉拉使用者端apk包的體積也不斷變大，過去一年，使用者端android組進行了大量的瘦身工作，取得了較為顯著的成果。再使用常規方法，已經很難優化包體積了。
我們可以把一些使用頻率相對較低的資源不打包進apk，並在需要時下載到本地（例如動畫檔案，字型，zip壓縮包，so庫等）
我們注意到，貨拉拉使用者端apk中，使用了35個以上的so庫，並且都支援arm64-v8a和armeabi-v7a這2種abi，結果就是so體積成倍上漲。使用者端生產環境下的apk，解壓縮後，存放so包的lib目錄，佔據了整個應用41%的大小。
因此動態資源管理系統是下一個優化的重點，動畫，字型和zip包只是普通檔案，完全可以支援動態下載並使用。而so檔案本質上就是一種可動態載入並執行的檔案，將 so檔案動態下發是切實可行的，但是要將它從 apk中剔除並保證穩定性並不是一件易事。
行業方案
未找到現成的github專案或者三方sdk方案，來實現動態資源管理。
部分部落格提供了動態管理so檔案的思路，但是缺少完整流程。
行業目前並未提供完整的成熟方案供我們使用，需要我們自己造輪子。
功能和方案
實現功能

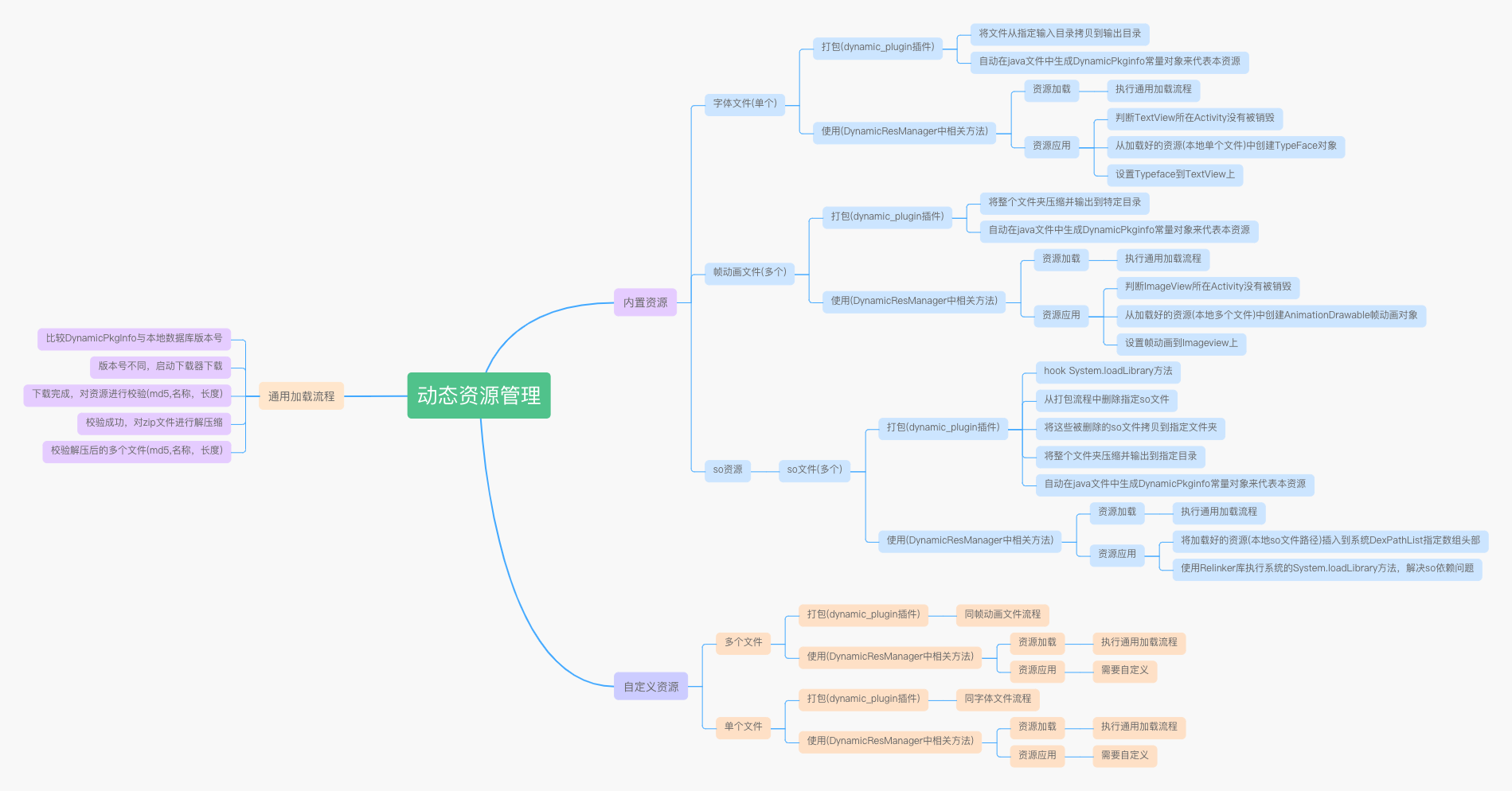

資源分類，預定義了字型，幀動畫，so這3種內建資源，以及單個檔案，多個檔案這2種可自定義資源。
提供通用的載入動態資源方法，所有資源均可由此載入。
內建資源，提供預設的應用方法，外部可以直接應用。自定義資源，使用者自行決定如何應用。
對於所有資源，提供可配置的方便快捷打包方式，減少手動操作。

幾個概念
資源載入：將動態資源通過下載，校驗，解壓等方式，對映到本地檔案的過程。

該過程對所有資源通用，sdk使用方無需修改資源載入方式。

資源應用：動態資源對應的本地檔案應用到具體業務中。例如動態字型資源的應用，就是為TextView設定一個新的字型。

該過程每個資源不同，sdk使用方無需修改內建資源的應用方式，對於自定義資源，需要使用方自行決定應用方式。

資源打包：包括生成一個待上傳的資原始檔，以及生成資源的Java描述(DynamicPkgInfo類)。so資源還包含了一些方法的hook操作。

該過程對所有資源都適用，統一使用可配置的dynamic_plugin外掛完成。sdk使用方無需修改資源打包方式，但是可通過配置dyanmic_plugin.gradle檔案，配置打包過程。

通用資源載入
如何確定資源已經下載過了，避免重複下載？

Java程式碼中，使用DynamicPkgInfo類來描述資源，該類中包含了資源的版本號。我們比較該類和本地資料庫中的資源版本號，如果不同，才會下載資源。

下載資源是否提供多執行緒下載，斷點續傳等功能？

本sdk只提供了下載介面，未提供實際下載功能，因此如需這些功能，需要呼叫者自己實現。

如何校驗資源，防止被篡改？

DynamicPkgInfo類中包含了資源校驗資訊，我們利用該類，對下載好的檔案進行md5碼，檔案長度，檔名稱的校驗。

如何判斷資源是否壓縮包，以及如何解壓縮？

目前簡單的採用字尾名是否為.zip判斷，使用使用Java內建java.util.zip包下工具解壓。

如何校驗解壓後的資源子檔案，防止被篡改？

DynamicPkgInfo同樣包含了zip包中所有子檔案的校驗資訊，我們利用它，來校驗所有解壓後的檔案。

資源應用

字型資源應用，從載入好的本地檔案中，建立系統Typeface字型物件，並設定到TextView上。
幀動畫資源應用，從載入好的本地檔案中，建立系統AnimationDrawable幀動畫物件，並設定到ImageView上。
字型和幀動畫資源的應用流程，見第5章，內建資源應用流程。
so資源應用流程，見第7章，so資源載入和應用解決方案。
自定義資源的應用，需要sdk使用者自己定義。

資源打包

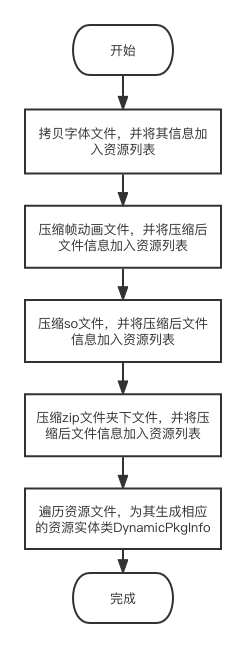

我們使用dynamic_plugin gradle外掛來完成所有資源的打包。

字型資源打包
掃描輸入目錄字型檔案，將他們拷貝到輸出目錄。
為每個字型生成一個DynamicPkgInfo類的常量，代表該動態資源。
幀動畫資源打包
掃描輸入目錄幀動畫資料夾，將它們逐個壓縮，並將壓縮包輸出到指定目錄。
為每一組幀動畫生成一個DynamicPkgInfo類的常量，代表該動態資源。
so資源打包
Hook系統System.loadLibrary方法的呼叫。
系統打包流程中，刪除配置檔案指定so檔案，並將他們拷貝到指定目錄。
掃描上面的so檔案目錄，將他們逐個壓縮，並將壓縮包輸出到指定目錄。
為每一個so壓縮包生產一個DynamicPkgInfo類的常量，代表該動態資源。
自定義資源打包
單個檔案的資源打包同字型資源
多個檔案的資源打包同幀動畫資源

執行產物

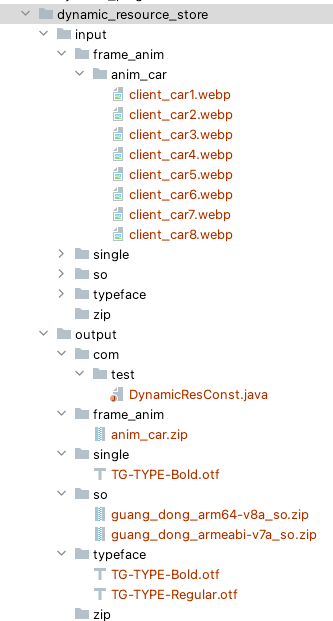

下圖為該打包外掛執行一次之後的產物。
input目錄，所有待打包資源的存放目錄，我們需要手動把要打包的資源拷貝這裡，例如字型檔案拷貝到input/typeface目錄下。注意so資源會在打包過程中，自動生成，無需手動處理。
output目錄，則是打包出來的產物，包括字型資源，so資源，幀動畫資源等，我們可以手動將此目錄下的打包後資源上傳到伺服器。
DynamicResConst.java檔案，該檔案中生成了所有資源的資訊。

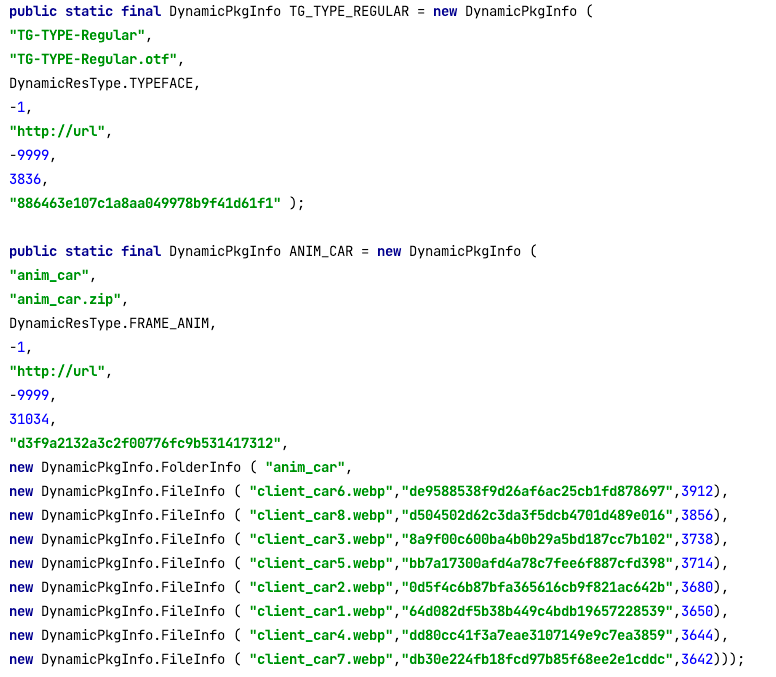

DynamicResConst.java檔案的內容，我們在這裡也稍微看一下，圖中為字型資源和幀動畫資源的java描述。可以看到所有動態資源，都用DynamicPkgInfo類來描述。
單個檔案資源，包含了資源的id，檔名稱，資源型別，下載地址，版本號，檔案長度以及md5碼。
多個檔案資源，除了包含上述資訊外。還包含了該壓縮包解壓後，裡面每個檔案的名稱，檔案長度以及md5碼

整體架構

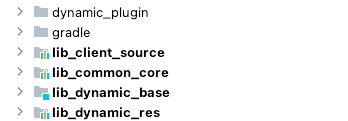

由於整個系統功能較複雜，我們將其分為3個module。

lib_dynamic_base：只包含md5,壓縮解壓等通用操作以及代表資源的實體類DynamicPkgInfo，該module為後面2個module的基礎。
lib_dynamic_res：提供了資源的載入和應用功能，目前包含字型資源，幀動畫資源，so資源以及自定義資源。
dynamic_plugin：為一個gradle plugin工程，提供了資源打包功能。

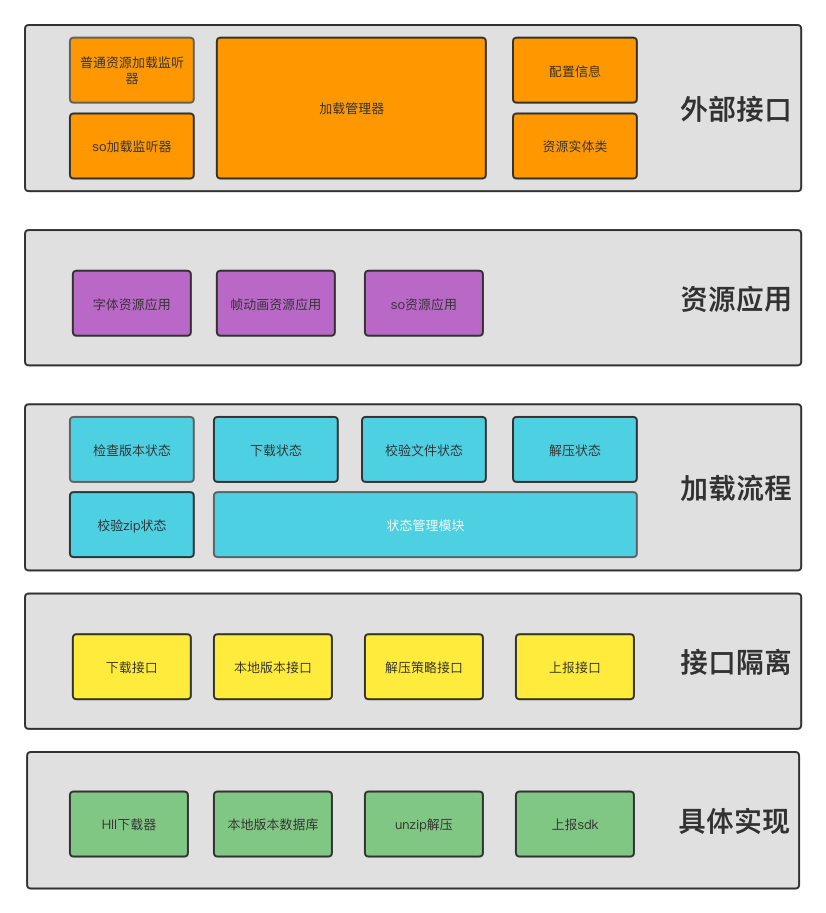

lib_dynamic_res模組架構

該庫包括了動態資源載入和應用全過程，我們分為5層實現

外部介面層，主要為載入管理器和載入監聽器，提供了所有外部的介面。
資源應用層，封裝了幾種內建動態資源的應用，字型資源，幀動畫資源，so資源。
載入流程層，具體完成了資源的載入過程，主要採用狀態模式實現，包括一個狀態管理器，以及各種狀態，例如檢查本地版本狀態，下載狀態，校驗檔案狀態等。
介面隔離層，主要是一些功能介面，例如下載功能，解壓縮功能，上報功能等，隔離了底層實現。
具體實現層，各個具體功能的實現，例如資料庫操作，java zip庫等。

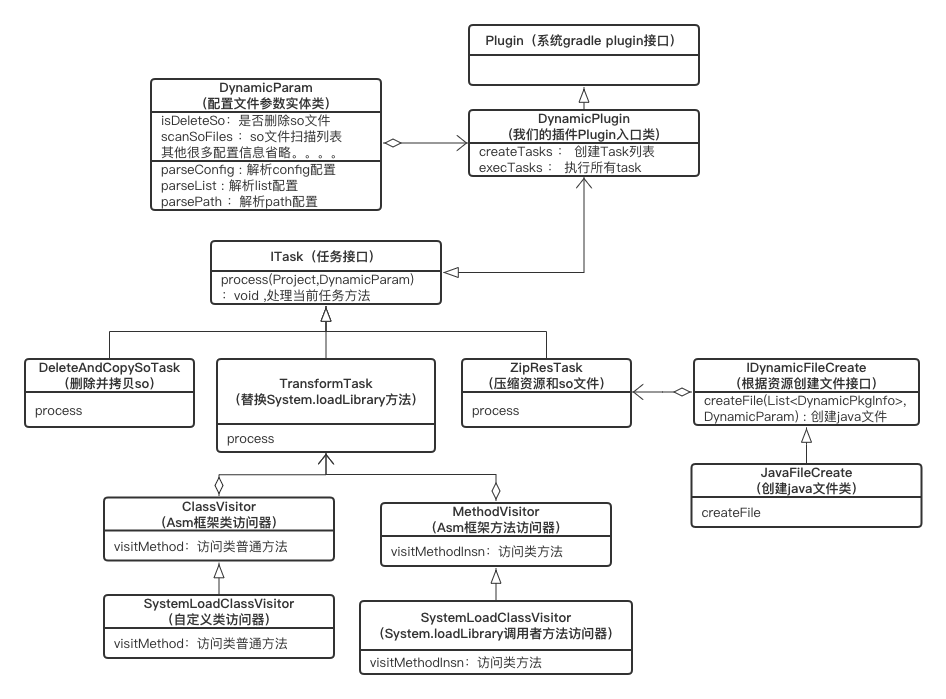

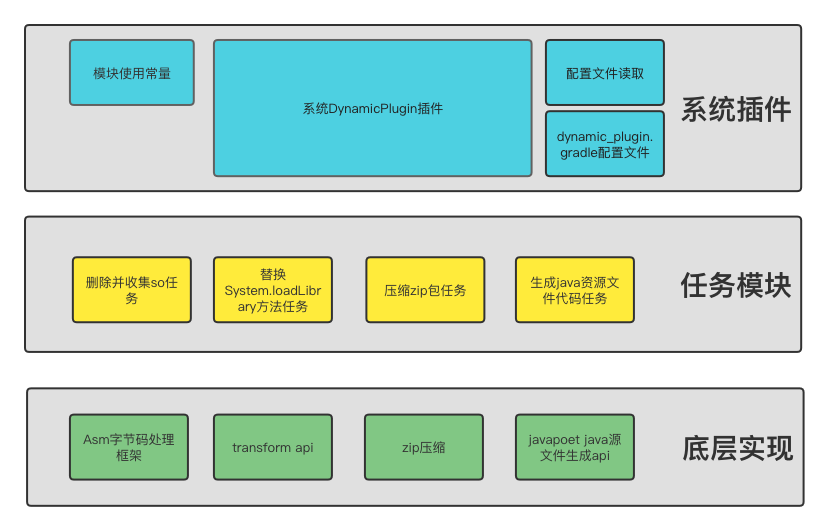

dynamic_plugin外掛架構

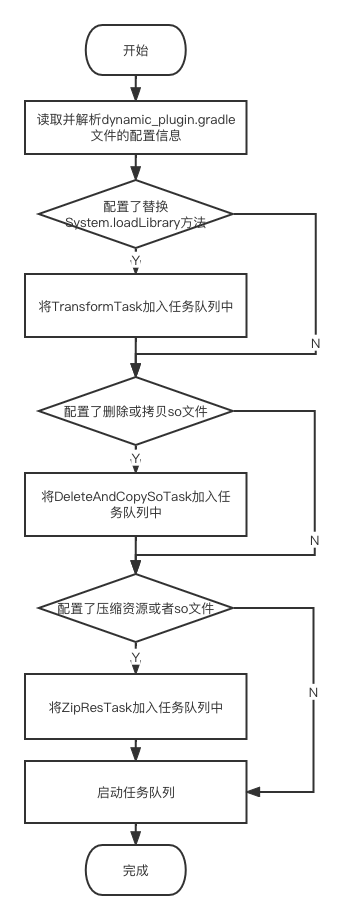

系統外掛層，主要為系統gradle plugin的實現，以及對dynamic_plugin.gradle配置檔案的讀取和解析
任務模組層，包含了各個任務，例如刪除並拷貝so檔案任務，壓縮zip包任務等。
底層實現層，包含了具體功能的實現，例如asm框架和transform api，zip壓縮，javepoet程式碼生成等。

通用資源載入，內建資源應用流程
通用資源載入主流程

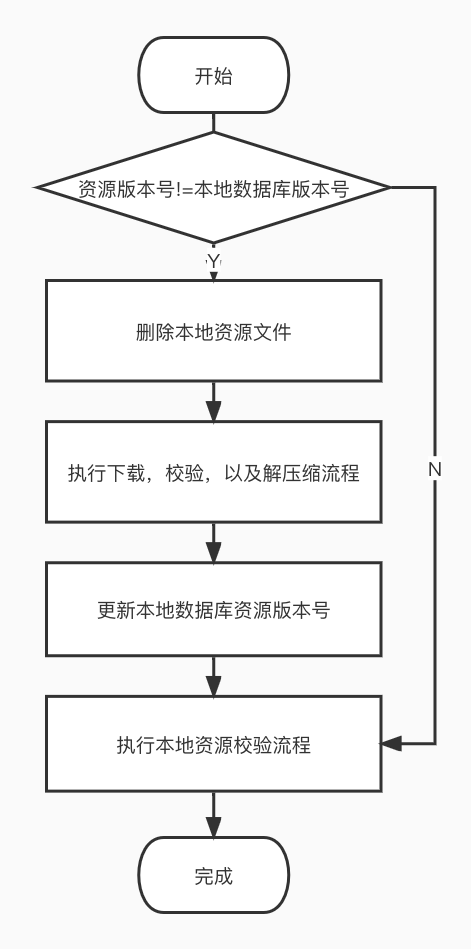

載入普通資源的主流程如下，首先判斷資源包指定版本號和本地資料庫版本號是否相同，如果想同，進入本地資源校驗流程，否則進入下載流程。

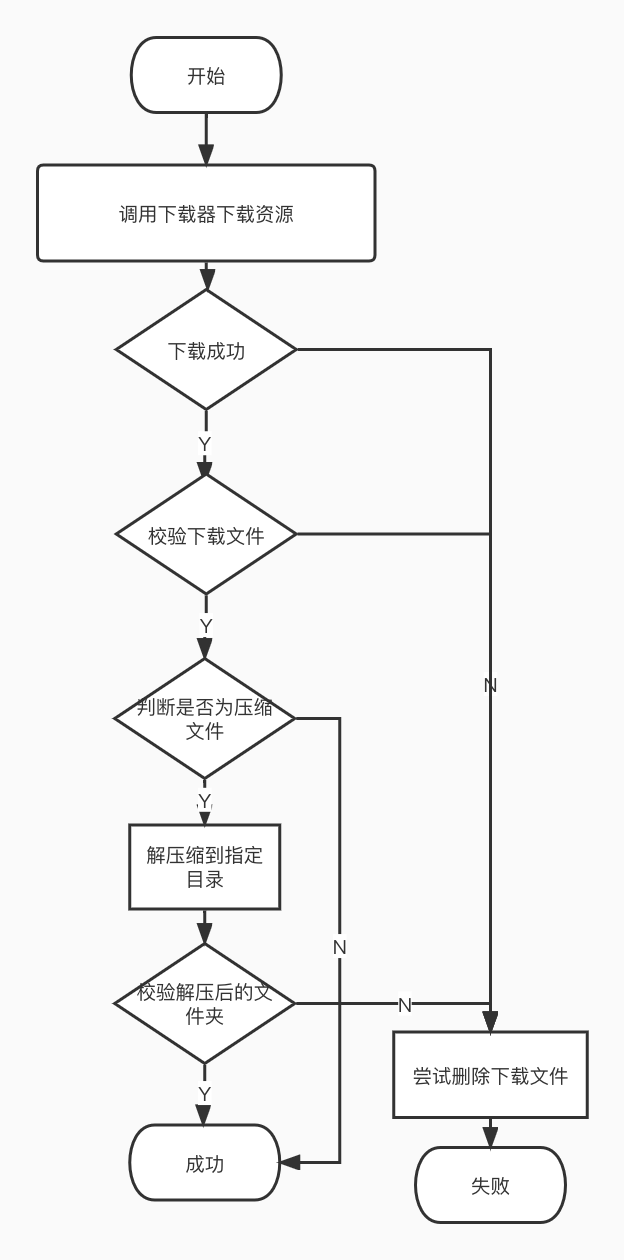

下載校驗解壓流程
- 我們首先呼叫下載介面下載資源。
- 如果下載成功，我們校驗下載檔案，下載失敗，則嘗試刪除檔案，並直接跳到失敗結果。
- 校驗下載檔案成功，我們在判斷是否為zip檔案，對於zip檔案，我們執行解壓縮操作，非zip檔案，直接成功。
- 解壓縮完成後，我們在對解壓後的所有檔案執行校驗操作。

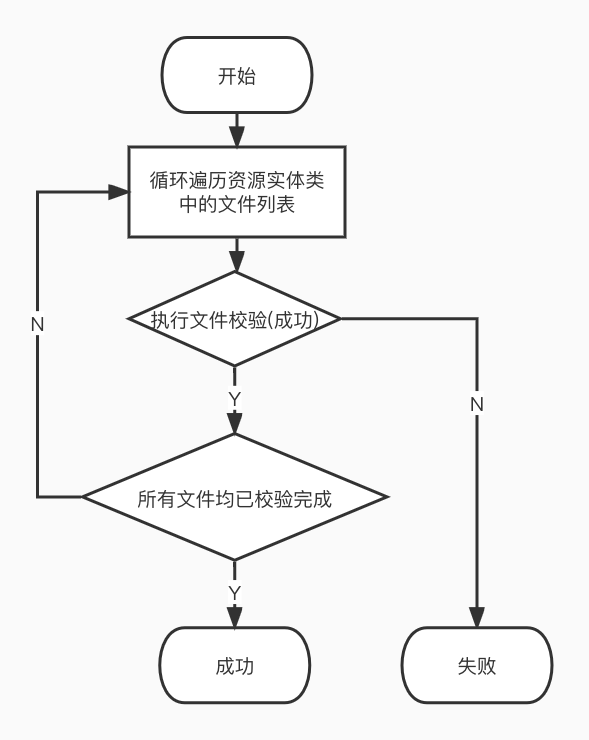

本地資源校驗流程
- 對於下載並解壓的壓縮包資源，以及本地資料庫版本和資源實體類版本號相同的資源，我們需要進行本地資源校驗流程。
- 遍歷資源包指定的字檔案列表，對他們進行逐個檔案檢驗就可以了。

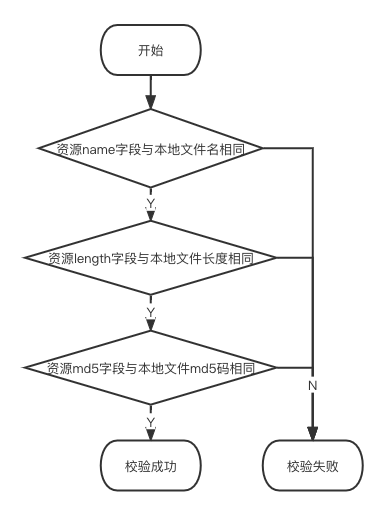

單個檔案校驗流程

資源實體類中指定的檔名稱，檔案長度，檔案md5碼和本地檔案相同時，我們認為該檔案校驗成功了

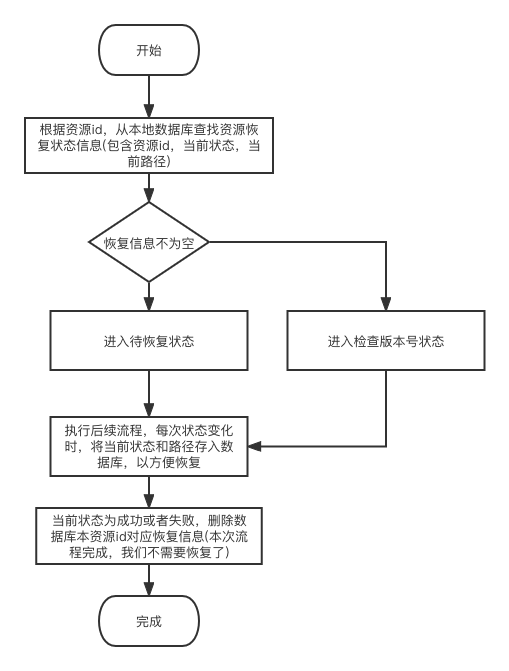

載入恢復流程

動態資源載入過程中，可能因為各種原因，導致載入未能得到成功或者失敗的結果，而在中間狀態被中斷，如應用程序被殺死，手機關機等等。為了避免載入意外中斷的情況下，完全從頭開始進行載入，我們設計了一個動態資源載入的恢復流程，如果異常中斷，我們下次載入資源時，可以恢復到當前狀態，繼續進行載入。

下載過程的恢復和斷點續傳，需要下載介面的實現者負責。
其他狀態，我們在狀態改變時，將資源id，當前狀態和待處理檔案路徑，儲存到資料庫。
每次載入動態開始時，根據資源id查詢資料庫中是否有待恢復資料。
有待恢復資料，轉到待恢復的狀態，否則，直接去檢查版本號狀態。
資源載入成功或者失敗時，從資料庫中刪除當前資源id對應的恢復狀態。

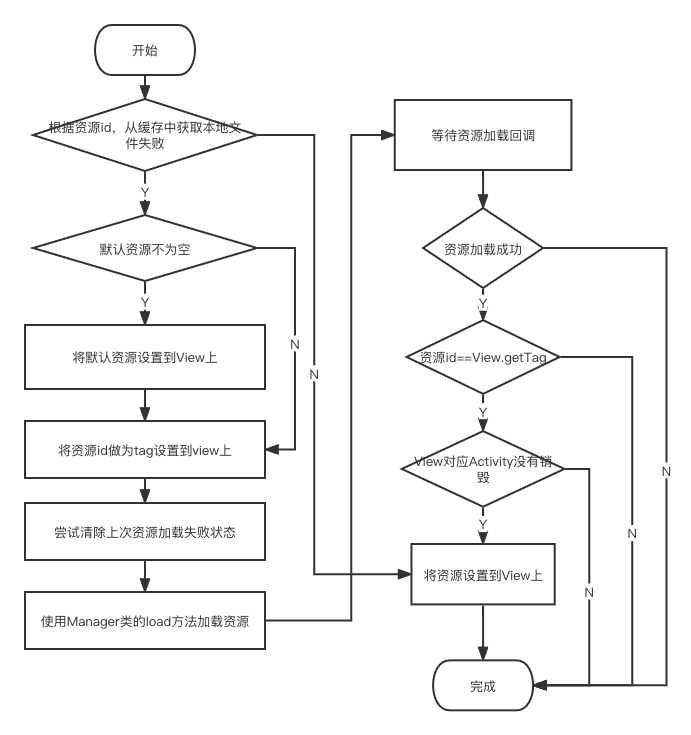

內建資源應用流程

前面我們總結了動態資源的載入流程，資源載入完成後，我們還需要將該資源進行應用，而這裡我們要說的就是將動態資源應用到對應View上的流程。

根據資源id，從快取中獲取動態資源對應的本地檔案。
檔案獲取成功，直接設定到view上，獲取失敗，進入下一步。
引數列表中的佔位資源不為空，則將佔位資源設定到View上。
將資源id設定到View的tag上，嘗試清除上次動態資源載入失敗狀態。
使用管理器Manager類的load方法，執行之前的載入流程。
非同步等待載入完成回撥，判斷資源id是否和View的tag相同，防止view被複用，導致的資源錯亂情況。
如果Activity沒有被銷燬，則將資源設定到View上。

lib_dynamic_res模組類設計

可與第4章，整體架構分層圖對照著看

外部介面層

DynamicResManager類負責和外部互動，提供了初始化(init),載入資源(load),isResReady(判斷資源是否就緒),clearFailState(清除錯誤狀態等方法)等方法。

Config類，則可以向管理器提供執行緒池，下載器介面，本地資源資訊介面，本地資源狀態介面等配置資訊。

AbsResInfo抽象類,代表動態資源。

DynamicPkgInfo類,AbsResInfo的子類，提供給外部使用，代表了一個動態資源實體。

DynamicPkgInfo.FileInfo，AbsResInfo的子類，資源實體內部類，代表了資源中的一個子檔案。

DynamicPkgInfo.FolderInfo，AbsResInfo的子類，資源實體內部類，代表了資源中的一個子資料夾。

ILoadResListener介面，提供了載入資源時的回撥功能，會回撥載入成功，失敗，狀態變化，下載中進度

資源應用層

AbsResApply抽象類，實現了動態資源在ui元素上的應用。

TypefaceResApply類，AbsResApply的子類，代表了字型資源的應用。

FrameAnimApply類，AbsResApply的子類，代表了幀動畫資源的應用。

AbsSoLoad抽象類，實現了so動態資源的應用。

RelinkerSoLoad類，AbsSoLoad的子類，使用Relinker第三方庫最終load so庫。

SystemSoLoad類，AbsSoLoad的子類，使用系統System.loadLibrary方法最終load so庫

載入流程層

我們使用狀態模式來控制整個動態資源的載入流程。

IState，狀態介面，代表了載入流程中的一個狀態。

InitState類，初始化狀態。

CheckVersionState類，檢查資源實體類版本號與資料庫版本號是否相同狀態。

DownloadState類，下載資源狀態。

VerrifyFileState，校驗下載資源狀態。

UnZipState，解壓縮下載資源狀態。

VerifyZipState，校驗解壓後的所有檔案狀態。

IStateMechine，狀態管理機介面，負責管理前面所有的IState物件。

DefaultStateMachine類，狀態管理機的預設實現。

ResCtx類，狀態管理機執行過程中的全域性context物件，儲存了路徑資訊，載入成功資訊，載入失敗異常等全域性資訊。

介面隔離和具體實現層

這2層的類，較為雜亂，限於篇幅，我們就不一一列舉了。

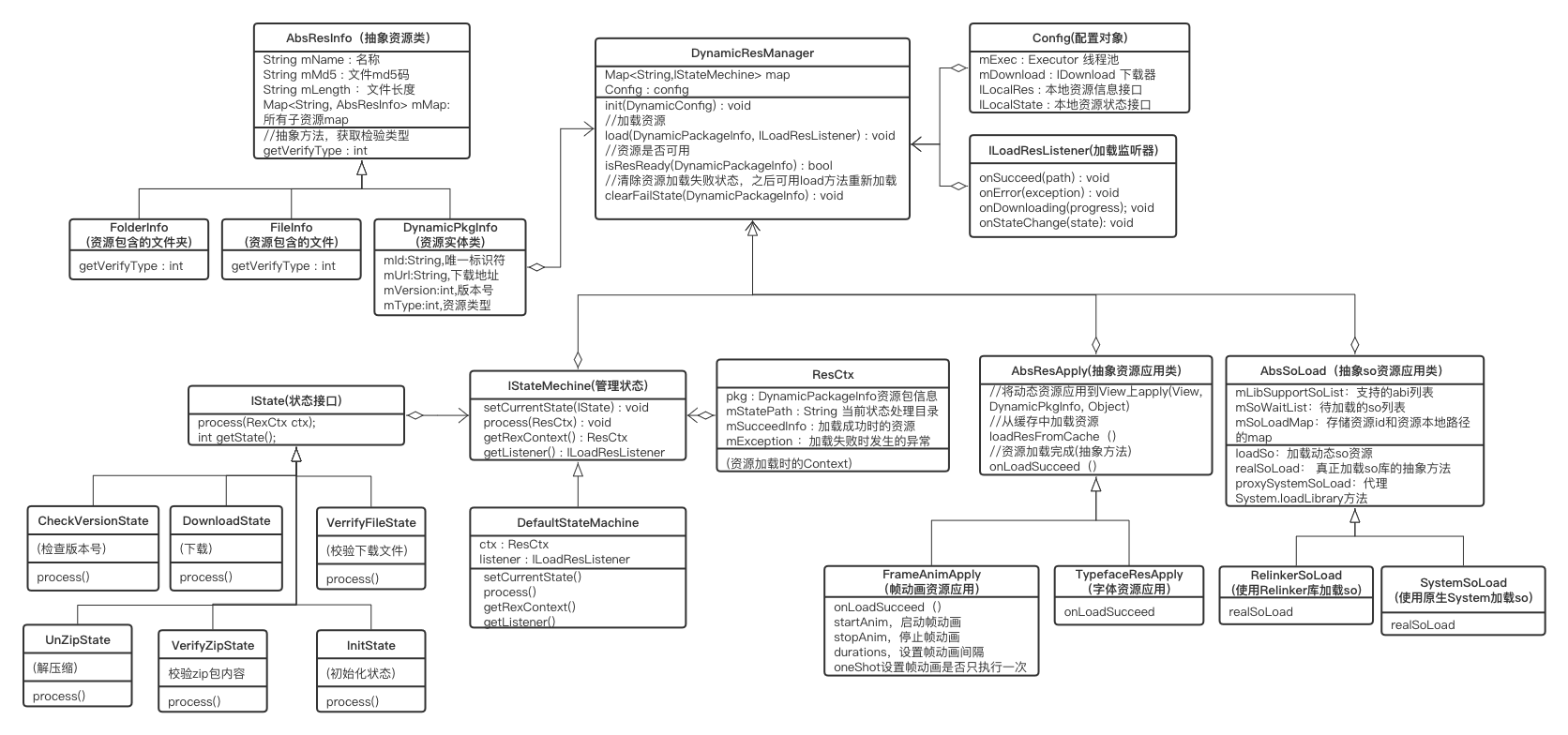

類uml圖

so資源動態化方案
so資源打包問題

在打包so資源的過程中，我們遇到了如下問題。

如何移除apk中的so檔案，並將他們收集起來？

如何將多個so檔案壓縮打包，並生成對應的資訊？

如何保證第三方sdk缺少so檔案時，不崩潰？

so資源打包解決方案

移除並收集apk中的so檔案

看到移除 so檔案可能有些同學會問，這不是隻要在as中刪除libs目錄就搞定了麼？這樣會有幾個問題

對於多個module的工程，我們需要逐個刪除每個module下的libs目錄，麻煩而且容易出錯。

對於三方aar包中的so檔案，我們就沒法刪除了。

so檔案變化需要人工維護，容易出錯。

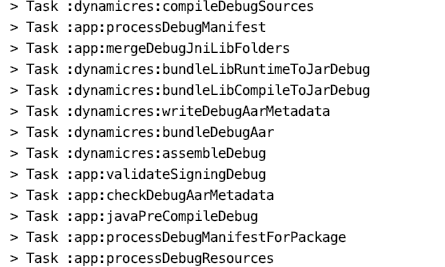

出於以上考慮，我們認為，在編譯時期，自動刪除並收集so檔案是最優解，那麼在編譯時期進行以上操作呢？我們注意到as在進行build時，會有大量的系統提供的task在執行，那麼這些系統task是否就完成了編譯並收集各個地方的so檔案，並把他們打包進apk的任務呢？

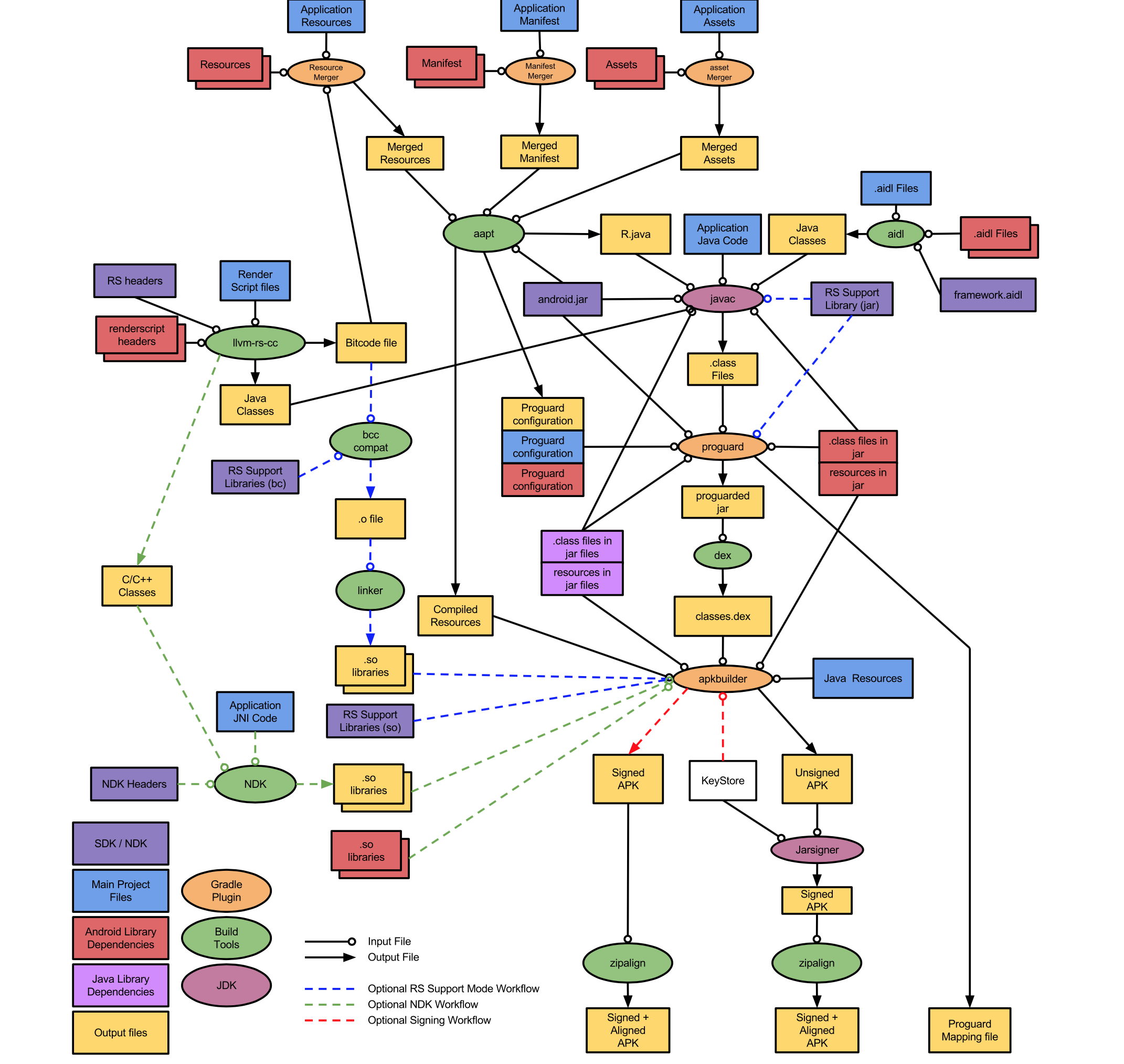

看一眼這幅超級複雜的apk構建流程圖，嗯，可以看到，系統確實會在apkBuilder構建前，將本地的c/c++檔案編譯成so庫，並將第三方的so庫一起打包到apk中，我們需要尋找的就是收集所有so庫的系統Task

通過查詢資料，我們發現,確實有2個系統task會用來處理合並so庫並且刪除debug符號（注意，task名稱可能與此處不完全相同）。

| Task名稱 | 實現類 | 作用 | 結果儲存目錄 | | ---------------------- | --------------------- | ---------------------- | ---------------------------------- | | mergeDebugNativeLibs | MergeNativeLibsTask | 合併所有依賴的 native 庫 | intermediates/merged_native_libs | | stripDebugDebugSymbols | StripDebugSymbolsTask | 從 Native 庫中移除 Debug 符號 | intermediates/stripped_native_libs |

一般來說，應該在stripSymbols結束後去剔除 stripped_native_libs 目錄下的檔案。
但是剔除debug符號操作，可能導致不同as版本得到的so檔案md5碼不相同。
因此，我們採用了可配置方案，可以由使用者配置決定，在MergeNativeLibsTask或者stripDebugDebugSymbols後，執行刪除輸出資料夾中so檔案操作。
第三方 so 一般都是 Release 編譯出來的，不進行strip影響也不大。而我們自己的so檔案，則strip操作可能會對so體積造成較大影響。
下面我們以在MergeNativeLibsTask之後，執行刪除輸出資料夾中so檔案的方式，進行講解。

由於我們有多個gradle task需要執行，因此我們建立了一個名為dynamic_plugin的android plugin工程，內部包含了多個gradle task。關於as中新建外掛的方法，請自行搜尋其他部落格，本文因為篇幅問題，不進行講解。

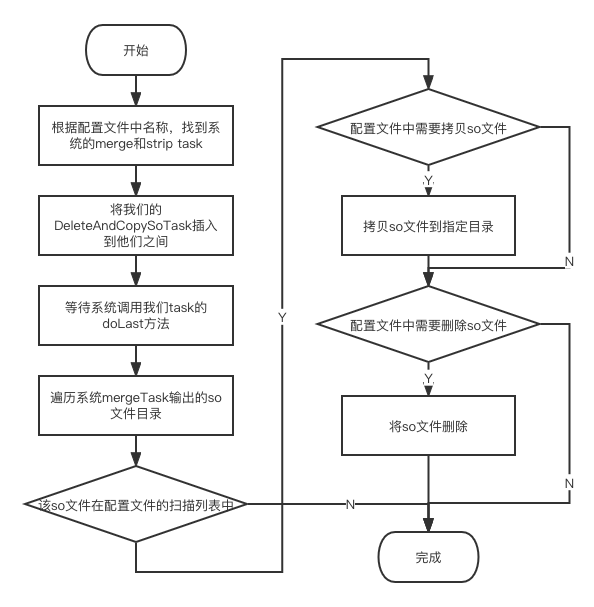

在我們的dynamic_plugin外掛內部，我們新建一個名為DeleteAndCopySo的gradle task並將它插入到系統的merge和strip之間，利用該Task完成刪除merged_native_libs目錄下對應so檔案，並將其拷貝到我們指定的新目錄下。這樣apk打包時，就不會包含動態化的so檔案了

``` //獲取系統的mergeTask

Task mergeNativeTask = TaskUtil.getMergeNativeTask(project);

//獲取系統的skipTask

Task stripTask = TaskUtil.getStripSymbol(project);

//建立我們的DeleteAndCopySo task

Task deleteTask = project.getTasks().create(PluginConst.Task.DELETE_SO);

deleteTask.doLast(new Action() {

@Override

public void execute(Task task) {

    deleteAndCopySo(project, param);

}

});

//將我們的Task插入到merge和strip之間

stripTask.dependsOn(deleteTask);

deleteTask.dependsOn(mergeNativeTask); ```

如何將多個so檔案壓縮打包，並生成對應的資訊？

上一步中，我們已經將so檔案從系統apk構建流程中刪除，並且拷貝到了指定目錄下。那麼現在我們應該做什麼呢？

將so檔案打包成.zip壓縮包。

生成該資源對應的實體類DynamicPkgInfo。包括檔案id，檔名稱，檔案型別，版本號，下載地址等基本資訊，以及檔案md5,檔案長度等校驗資訊。以及壓縮包下的所有子檔案及資料夾相關資訊。

將該zip檔案上傳到伺服器，以方便下載和使用。

對於上述這些步驟，在我們的貨拉拉動態管理系統初始版本中，我們採用了自己打zip包，自己寫java程式碼來生成資源資訊的方式。

但是在後來的使用過程中，我們發現，手動進行這些步驟，很繁瑣且容易出錯，我們需要有一種自動化的方式進行上述過程。

我們在dynamic_plugin外掛內部,再新增一個ZipSoTask來進行壓縮so資料夾，以及生成資源資訊常量的操作。該task在DeleteAndCopySo之後，stripe系統task之前執行。

``` //執行將so資料夾壓縮成.zip操作

List zips = DynamicUtil.zipFolder(new File(param.getmInputSo()),outDir);

//根據so檔案和zip壓縮包資訊，生成md5,length等校驗資訊並存儲

DynamicUtil.createPkgDatas(mPkgList,zips,PluginConst.Type.SO);

//根據資源資訊類生產java檔案

param.getmFileCreate().createFile(mPkgList,param); ```

前2步，壓縮so檔案，和根據so檔案，zip檔案生成校驗資訊並存儲比較簡單,就不詳細說了。
第3步，根據前面的資訊，直接生產java檔案,我們使用了第三方的開源庫javapoet。
JavaPoet 是 Square 公司推出的開源 Java程式碼生成框架，提供介面生成 Java 原始檔。這個框架功能非常有用，我們可以很方便的使用它根據註解、資料庫模式、協議格式等來對應生成程式碼。通過這種自動化生成程式碼的方式，可以讓我們用更加簡潔優雅的方式要替代繁瑣冗雜的重複工作。
大致的生產程式碼如下，首先生成一個DynamicResConst類，之後遍歷zip壓縮資源列表，為列表中的每一個資源，生成一個static final的常量，表示每個資源，最後生成java檔案。

``` //建立DynamicResConst類，用來儲存資源實體常量

TypeSpec.Builder typeBuilder = TypeSpec.classBuilder( "DynamicResConst" )

    .addModifiers(Modifier.PUBLIC, Modifier.FINAL);

//遍歷資源列表，生成對應實體類DynamicPkgInfo

for (DynamicPkgInfo pkg : pkgs) {

FieldSpec fsc = createField(pkg);

typeBuilder.addField(fsc);

}

//外掛java檔案，並寫入

JavaFile javaFile = JavaFile.builder(param.getmCreateJavaPkgName(), typeBuilder.build()).build();

try {

javaFile.writeTo(new File(param.getmOutputPath()));

} catch (Exception e) {

} ```

至於最後一步，將so壓縮包上傳到伺服器，我們在配置檔案中提供了一個上傳方法，不過預設實現為空，使用者可以手動上傳也可以修改預設方法實現自動上傳。自動生成的資原始檔中，版本號需要手動修改控制，下載地址手動上傳的話，也需要手動修改。

保證第三方sdk在缺少so檔案時，不崩潰

很多三方sdk都要求在應用啟動時，進行初始化，一個使用so庫的類的典型類程式碼如下：

``` public class ThirdLib{

//靜態方法載入so庫

static{

System.loadLibrary("third");

}

//native方法示例

public native void testNative();

//java方法示例

public void test();

//......其他內容省略

} ```

如果此時so庫沒有被載入好，直接使用ThirdLib類，則會執行static程式碼段中的System.loadLibrary方法，導致UnsatisfiedLinkError的錯誤，造成App崩潰。由於我們無法直接修改第三方sdk的原始碼，因此我們只能採用動態位元組碼技術，替換掉System.loadLibrary方法了。
我們採用android的transform加asm技術，動態的將System.loadLibrary替換成我們自己的SoLoadUtil中的loadLibrary方法。

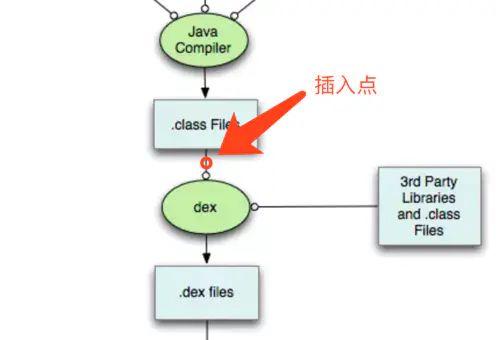

Gradle Transform 是 Android 官方提供給開發者在專案構建階段，即由 .class 到 .dex 轉換期間修改 .class 檔案的一套 API, 無論是class還是jar都可以控制。
ASM是一種通用Java位元組碼操作和分析框架。它可以用於修改現有的class檔案或動態生成class檔案。

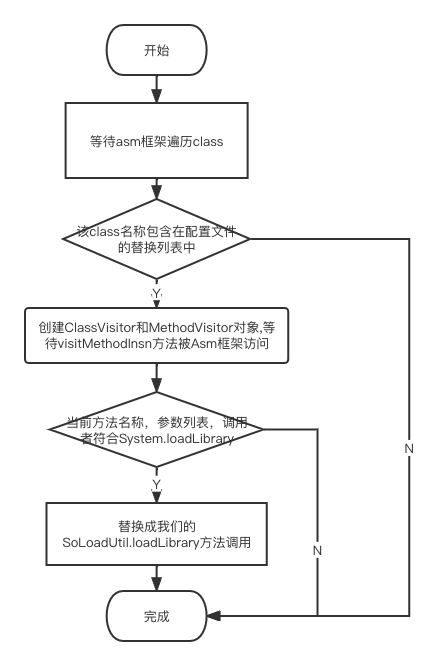

具體執行替換的程式碼如下，在Asm框架中的MethodVisitor類中，重寫visitMethodInsn方法，判斷該方法的擁有者，名稱和引數列表和System.loadLibrary對應，則我們將他替換為我們的SoLoadUtil.loadLibrary方法

``` @Override

public void visitMethodInsn(int opcode, String owner, String name, String descriptor, boolean isInterface) {

if(TextUtil.equals(owner, PluginConst.SYSTEM_CLASS) &&

        TextUtil.equals(name, PluginConst.LOAD_LIBRARY_METHOD) &&

        TextUtil.equals(descriptor, PluginConst.LOAD_LIBRARY_DESC)){

    owner = "com/xxx/xxx/dynamicres/util/SoLoadUtil" ;

    mv.visitMethodInsn(Opcodes.INVOKESTATIC, owner, name, descriptor, false);

    return;

}

mv.visitMethodInsn(opcode, owner, name, descriptor, isInterface);

} ```

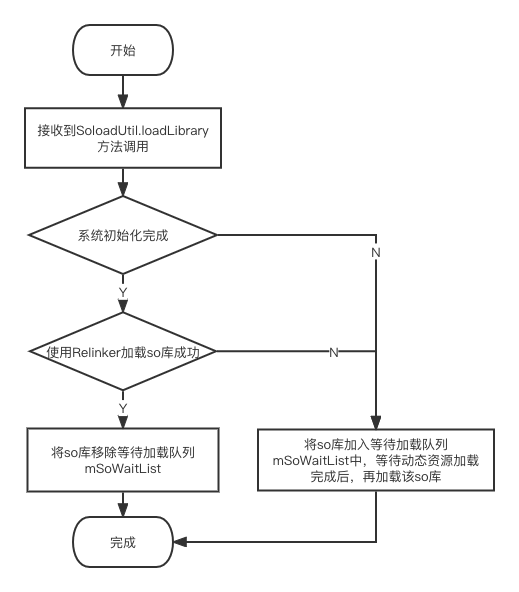

替換後的方法主要邏輯為，使用第三方庫Relinker替代System.loadLibrary方法進行so檔案載入，並且catch住載入異常,來防止應用直接奔潰，並且在載入so庫異常時，將該庫的名稱儲存下來，在我們的so包被正常下發載入後，再次呼叫本方法，將so庫load到系統中。

``` protected void realSoLoad(Context c, String libName) {

try {

ReLinker. recursively ().loadLibrary(c, libName);

removeFormWaitList(libName);

} catch (Throwable t) {

addToWaitList(libName);

}

} ```

對於so庫沒有載入完成，直接使用ThirdLib類導致System.loadLibrary方法被呼叫，導致的應用崩潰問題，我們已經解決了。
而對於直接呼叫ThirdLib類的testNative方法，導致的應用崩潰問題，則無法解決。因此需要看情況決定是否能夠接受該種崩潰，以及是否將引發該問題的so庫進行動態化。

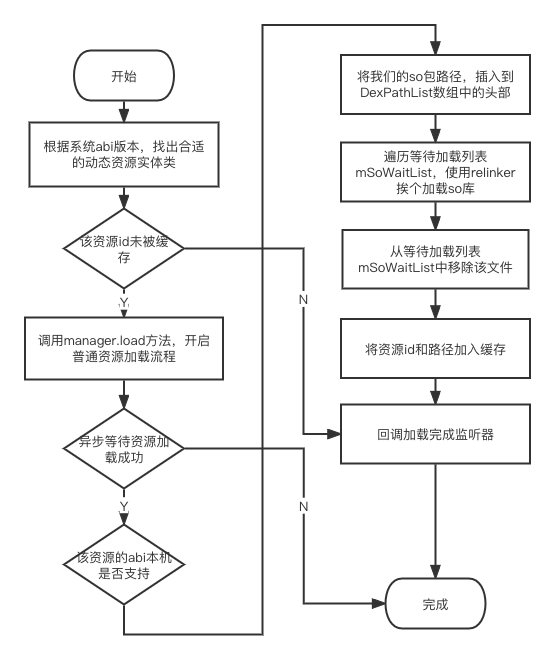

我們只需要在工程的主Application中，直接呼叫loadSo方法，對so動態資源進行載入。載入完成後，so庫就能正常使用了。

```

public void loadSo(DynamicSoInfo soInfo, ILoadSoListener listener) {

if (soInfo == null) {

    return;

}

//根據本機abi，獲取適合的動態資源實體類DynamicPkgInfo

DynamicPkgInfo pkg = soInfo.getPkgInfo(Build.SUPPORTED_ABIS);

if (pkg == null) {

    return;

}

//如果該so資源，已經被載入快取過了，直接listener的成功回撥，並返回

if (isLoadAndDispatchSo(pkg, listener)) {

    return;

}

//開啟資源載入，和普通資源流程一致

DynamicResManager manager = DynamicResManager.getInstance();

manager.load(pkg, new DefaultLoadResListener() {

    @Override

    public void onSucceed(LoadResInfo info) {

        super.onSucceed(info);

        //so成功下載校驗後，執行載入邏輯

        handleLoadSoSucceed(pkg, info, listener);

    }

});

} ```

so資源載入和應用問題

在so資源的載入和應用過程中，我們發現瞭如下問題

如何判斷系統需要哪些so檔案，並按需正確載入？

如何下載so檔案，並保證它的正確性？

如何將下載的動態so檔案，正確應用到系統中？

so資源載入和應用解決方案

如何判斷系統需要哪些so檔案，並正確下載安裝？

我們把arm64-v8a,armeabi-v7a等abi分開打包，上傳到伺服器。使用時，本地判斷abi支援，下載對應的abi包。這樣做的優點是節省流量和下載後佔據的空間。

至於判斷系統需要哪些abi的so包，並按需正確應用，則比較簡單，讀取系統的SUPPORTED_ABIS常量，這裡包含了系統支援的abi列表，而排在前面的表示優先順序更高。我們只要遍歷它，然後查詢我們的動態資源包是否有匹配，就達到了正確載入的目標。

```

private Map mSoInfos;

public DynamicPkgInfo getPkgInfo(){

//獲取本地系統支援的abi列表

String[] supportAbis = Build.SUPPORTED_ABIS;

if(supportAbis==null || supportAbis.length== 0 ){

    return null;

}

//遍歷abi支援列表

for(String abi : supportAbis){

    //從so動態資源中，查詢對應的abi資訊

    DynamicPkgInfo pkg = mSoInfos.get(abi);

    //找到則直接返回該資訊

    if(pkg != null){

        return pkg;

    }

}

return null;

} ```

如何下載so檔案，並保證它的正確性？

複用通過資源載入流程即可。

如何將下載的動態so檔案，正確應用到系統中？

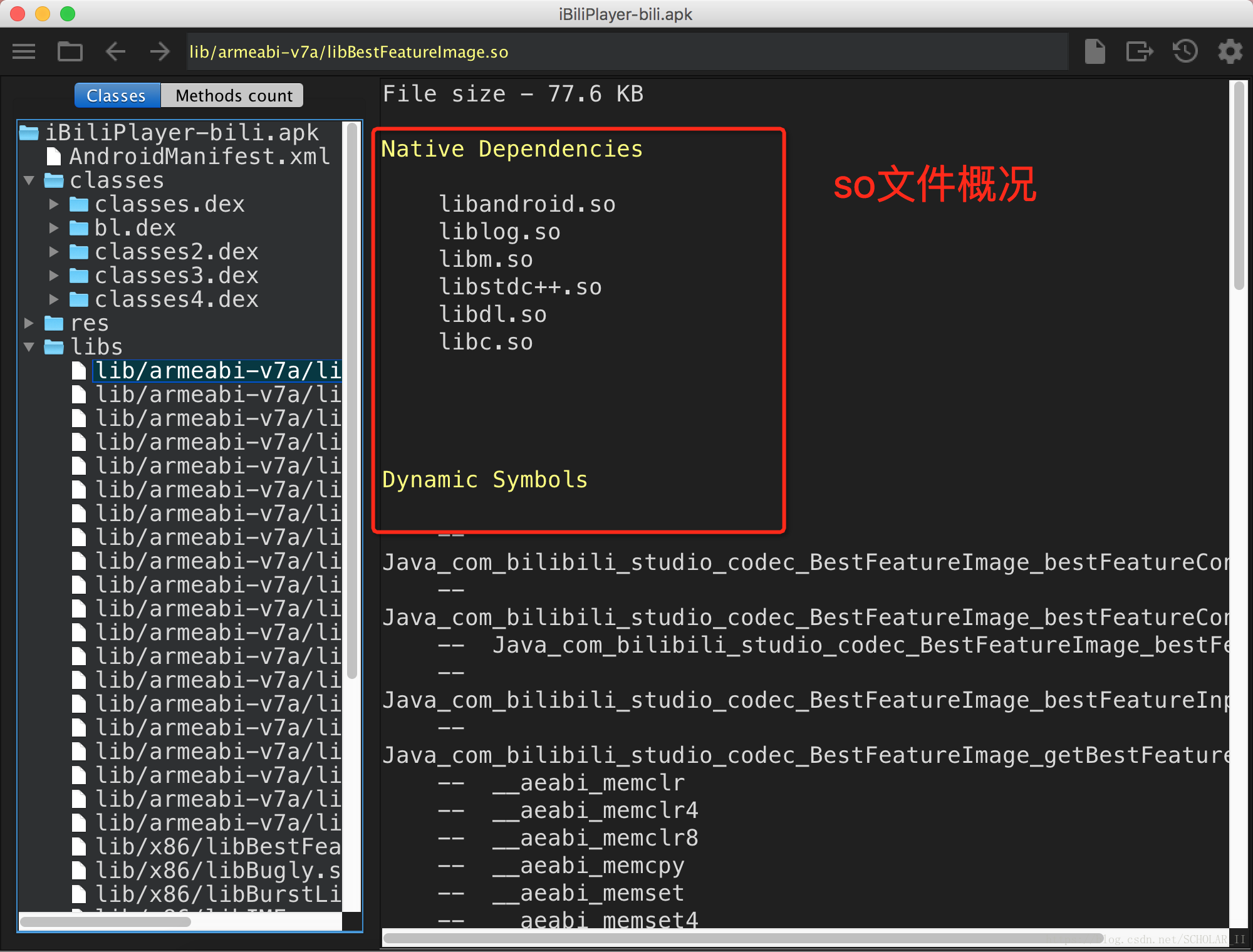

這裡需要首先了解一下，系統載入so庫的工作流程，當我們呼叫 System#loadLibrary("xxx" ) 後，Android Framework 都幹了些了啥？Android 的 so 載入機制，大致可以分為以下四個環節。

安裝 APK 包的時候，PMS 根據當前裝置的 abi 資訊，從 APK 包裡拷貝相應的 so 檔案。
啟動 APP 的時候， Android Framework 建立應用的 ClassLoader 例項，並將當前應用相關的所有 so 檔案所在目錄注入到當前 ClassLoader 相關欄位。
呼叫 System.loadLibrary("xxx")， framework 從當前上下文 ClassLoader 例項（或者使用者指定）的目錄數組裡查詢並載入名為 libxxx.so 的檔案。
呼叫 so 相關 JNI 方法。

而我們這裡，由於so檔案不存在於apk當中，而是需要動態下載，所以我們顯然不能直接使用系統的System.loadLibrary方法載入so檔案。

而動態載入so的方法，在熱修復和外掛化框架中，已經比較成熟了，我們參考了市面上的開源框架後，選擇了騰訊的Tinker框架的載入方案，即使用反射classloader 將 so 包的路徑寫入 nativeLibraryPathElements 陣列最前面，其流程圖和解釋如下圖所示。注意，此方法不同的android版本將有不同的實現。下面示例程式碼基於android9.0版本。

```

    private static void install(ClassLoader classLoader, File soFolder) throws Throwable {

Field pathListField = findField(classLoader, "pathList" );

        Object dexPathList = pathListField.get(classLoader);

        Field nativeLibraryDirectories = findField(dexPathList, "nativeLibraryDirectories" );

        List<File> libDirs = (List<File>) nativeLibraryDirectories.get(dexPathList);

        libDirs.add(0, soFolder);

        Field systemNativeLibraryDirectories =

                findField(dexPathList, "systemNativeLibraryDirectories" );

        List<File> systemLibDirs = (List<File>) systemNativeLibraryDirectories.get(dexPathList);

        Method makePathElements =

                findMethod(dexPathList, "makePathElements" , List.class);

        libDirs.addAll(systemLibDirs);

        Object[] elements = (Object[]) makePathElements.

                invoke(dexPathList, libDirs);

        Field nativeLibraryPathElements = findField(dexPathList, "nativeLibraryPathElements" );

        nativeLibraryPathElements.setAccessible(true);

        nativeLibraryPathElements.set(dexPathList, elements);

    }

```

pathList變數:DexPathList類的例項。
nativeLibraryDirectories列表:包含了本App自帶so檔案的查詢路徑(如data/app/包名/lib/arm64)
systemNativeLibraryDirectories列表:包含系統so檔案查詢路徑(如system/lib64)
makePathElements:系統使用此方法，為所有so檔案，生成對應的 NativeLibraryElement物件
nativeLibraryPathElements陣列：系統用來儲存所有的so檔案路徑

當外界呼叫System.loadLibrary方法時，系統最終會呼叫到DexPathList類的findLibrary方法，該方法會在nativeLibraryPathElements陣列中查詢對應的路徑，我們將自己的so加入到nativeLibraryPathElements最前面，由此達到動態加入so的目標。

so資源動態化的tips
為何要使用Relinker載入So檔案
- 假如我們有2個so檔案，libA.so 和 libB.so,libA依賴libB，則當我們呼叫System.loadLibrary("libA") 的時候，android framework 會通過上面提到的呼叫鏈最終通過 dlopen 載入 libA.so 檔案，並接著通過其依賴資訊，自動使用 dlopen 載入 libB.so。
- 在 Android N 以前，只要將 libA.so 和 libB.so 所在的檔案目錄路徑都注入到當前 ClassLoader 的 nativeLibraryPathElements 裡，則在載入 so 外掛的時候，這兩個檔案都能正常被找到。
- 從 N 開始,libA.so 能正常載入，而 libB.so 會出現載入失敗錯誤。
- 因為Android Native 用來連結 so 庫的 Linker.cpp dlopen 函式的具體實現變化比較大（主要是引入了 Namespace 機制）：以往的實現裡，Linker 會在 ClassLoder 例項的 nativeLibraryPathElements 裡的所有路徑查詢相應的 so 檔案。
- 更新之後，Linker 裡檢索的路徑在建立 ClassLoader 例項後就被系統通過 Namespace 機制綁定了，當我們注入新的路徑之後，雖然 ClassLoader 裡的路徑增加了，但是 Linker 裡 Namespace 已經繫結的路徑集合並沒有同步更新，所以出現了 libA.so 檔案能找到，而 libB.so 找不到的情況。
- 至於 Namespace 機制的工作原理了，可以簡單認為是一個以 ClassLoader 例項 HashCode 為 Key 的 Map，Native 層通過 ClassLoader 例項獲取 Map 裡存放的 Value（也就是 so 檔案路徑集合）。

解決該問題有如下幾種思路：

自定義 System.loadLibrary，載入 SO 前，先解析 SO 的依賴資訊，再遞迴載入其依賴的 SO 檔案，這是開源庫soLoader的解決方案。
自定義 Linker，完全自己控制 SO 檔案的檢索邏輯，這是開源庫Relinder的解決方案。
替換 ClassLoader 。

本著不重複造輪子的原則，專案中使用了Relinker開源庫，用來載入so檔案。

so庫依賴分析工具

想要把 so 動態化技術應用到 APK 的瘦身專案中來，除了分析哪些 so 檔案體積佔比比較大之外，最好的做法是將其依賴的所有 so 檔案一定挪到外掛包裡。怎麼了解 APK 裡所有 so 檔案具體的依賴資訊呢？這裡推薦一款 Google 開源的 APK 解析工具android-classyshark，除了提供分析 APK dex/so 依賴資訊之外，它還提供了 GUI 視覺化介面，非常適合快速上手。

so動態化流程
so資源應用流程
獲取系統支援abi列表，根據該列表，找到合適的so動態資源實體類。
如果該資源已經被載入快取，則直接回調載入成功。
否則，開始資源通用載入流程，並非同步等待資源載入成功（流程見第5章）。
再次判斷下載校驗後的資源，是否支援本機abi。
將so包路徑加入DexPathList的陣列頭部。
遍歷等待載入so列表，嘗試載入所有so檔案，並將成功載入的so檔案，移除該列表。
將資源id和本地路徑加入快取，防止so被重複載入。
回撥載入完成監聽器。

SoLoadUtil.loadLibrary方法流程

從上一章我們知道，我們會使用transform api加asm框架，將系統的System.loadLibrary方法替換成我們的SoloadUtil.loadLibrary方法。我們替換系統方法的目的。一個是為了保證so庫不存在時，程式不崩潰，另外一個就是so庫下載校驗完成後，能自動完成之前失敗的載入，為此，我們設計瞭如下流程。

其他方法呼叫到我們的SoloadUtil時，我們判斷我們的載入系統是否初始化完成
已完成，則呼叫Relinkder庫嘗試載入so檔案，未完成則將該so庫加入待載入佇列中。
如果Relinker載入so檔案成功，我們從待載入佇列中移除so,並且完成本次載入。
否則我們依然將so檔案加入待載入佇列中。
根據上面的so載入流程，當so動態資源真正下載校驗完成後，我們會遍歷待載入佇列，並完成所有之前未成功的so庫載入。

dynamic_plugin外掛流程
整體流程

前面我們已經分析了通用資源載入，內建資源應用，完成了動態資源管理系統的主要部分。只剩下資源打包部分了，而所有資源的打包操作，都由dyanmic_plugin外掛來完成。為了完成打包功能，我們決定在這個dynamic_plugin外掛內部，新建3個Task。

Hook System.loadLibrary方法的TransformTask。
系統打包流程中，刪除並拷貝so檔案的DeleteAndCopySoTask。
壓縮so資源和其他多個檔案資源(例如幀動畫)的ZipResTask。
為每個動態資源生成其對應的DynamicPkgInfo常量的功能，僅實現為一個普通方法。

所以主流程也就出來了

讀取並解析dynamic_plugin.gradle配置檔案。
根據配置資訊，決定是否將3個task加入任務佇列。
啟動任務佇列。

TransformTask流程

該task流程，主要就是通過tranform api和asm框架的使用，我們在其中加入了掃描class範圍的可配置項。

等待asm框架掃描class。
判斷該class名稱是否在我們配置的替換列表中，如果不在，就直接返回。
建立ClassVisitor和MethodVisitor,等待asm框架掃描每個方法。
如果該方法的名稱，引數列表和呼叫者，都和System.loadLibrary方法相符合。
我們替換為自己的SoloadUtil.loadLibrary方法。

DeleteAndCopySoTask流程
根據配置檔案，找到系統的merge和strip task。
將我們的task插入到2個系統task之間，並等待系統回撥我們的doLast方法。
遍歷系統的mergeTask的輸出目錄，判斷該so檔案是否在我們配置的待掃描列表中。
如果配置了需要拷貝so檔案，則我們將它拷貝到指定位置。
如果配置了需要刪除so檔案，則我們將該so檔案刪除。

ZipResTask流程
拷貝字型檔案，將檔案資訊加入資源列表。
壓縮幀動畫檔案，將壓縮後的檔案資訊加入資源列表。
壓縮so檔案，將壓縮後的檔案資訊加入資源列表。
壓縮zip資料夾下檔案，將壓縮後的檔案資訊加入資源列表。
遍歷資原始檔，為其生成相應的資源實體類DynamicPkgInfo。

dynamic_plugin外掛類設計

可以與第4章，整體架構圖結合起來看。

系統外掛層

DynamicPlugin類，實現了系統gradle外掛的plugin介面，為我們整個外掛的入口，主要解析配置檔案，並按照配置檔案建立task資訊。

DynamicParam類，提供了儲存並解析dyanmic_plugin配置檔案的方法。

任務模組層

ITask介面，代表了一個我們定義的任務。

DeleteAndCopySoTask，刪除並拷貝so檔案任務。

TransfomrTask，替換系統System.loadLibrary方法任務。

ZipResTask，壓縮so和其他檔案，並生成對應的java資源實體類方法。

底層實現層

SystemLoadClassVisitor類，Asm框架的class訪問類。

SystemLoadMethodVisitor類，Asm框架的method訪問類，用於替換System.loadLibrary方法。

JavaFileCreate類，使用javapoet框架產生java檔案。

其他輔助類，在此省略

類uml圖

dynamic_config.gradle配置檔案

該配置檔案主要包含了配置dynamic_plugin外掛執行步驟，外掛輸入輸出路徑，so檔案掃描路徑等資訊。

```

dynamic_config = [

    //是否執行替換System.loadlibrary操作

is_replace_load_library: false,

    //是否執行替換System.load操作

is_replace_load : false,

    //是否執行刪除so檔案操作

is_delete_so : false,

    //是否執行將so檔案拷貝到其他目錄操作

is_copy_so : false,

    //是否執行將動態資源打包，並生成java檔案操作

is_zip_res : false,

    //是否執行將so檔案打包，並生成java檔案操作

is_zip_so : false,

    //是否自動上傳所有資源，上傳方法為dynamic_upload

is_upload_res : false,

    //外掛是否工作在Release模式下

is_release_type : isReleaseBuildType(),

    //是否列印debug日誌

is_debug_log : true,

    //自動建立java檔案時的包名

create_java_pkg_name : 'com.test' ,

]

/**

配置要刪除和拷貝的so檔案
map的key為壓縮包名稱，值為壓縮包包含的so檔案列表
key為debug_all_test時，會壓縮所有so包

dynamic_scan_so_map = [

    guang_dong : [ 'libpajf.so' , 'libpajf_av.so' , 'libsqlite.so' ],

]

dynamic_so_config = [

    //so檔案忽略列表，該表中的檔案，不會被掃描。不在該列表中的檔案都會被掃描

// (dynamic_scan_so_map為空時，本列表才生效)

ignore_so_files: [],

    //so檔案掃描abi目錄，不在該目錄下的so將不被掃描

scan_so_abis : [ "arm64-v8a" , "armeabi-v7a" ],

    //拷貝出來的so資料夾字首,ignore_so_files生效時使用

so_input_prefix: 'test' ,

]

dynamic_lib_list = [

    //只有該列表中的包名，才會執行替換System.loadlibrary操作

//輸入debug_all_test，則會替換所有System.loadLibrary方法，用於測試

scan_load_library_pkgs : [],

    //在該列表中的包名或者類名，不會執行替換System.loadlibrary操作,和上面的配置可以同時生效

ignore_load_library_pkgs: [],

]

//該配置不要改動內容，需要改變路徑的，直接改變對應的方法內容即可

dynamic_dir = [

    //產生檔案的輸出目錄

output : createOrGetOutputPath(),

    //字型資源輸入目錄

typeface_input : createOrGetInputTypafacePath(),

    //幀動畫資源輸入目錄

frame_anim_input: createOrGetInputFrameAnimPath(),

    //so檔案資源輸入目錄

so_input : createOrGetInputSoPath(),

    //zip包輸入目錄

zip_input : createOrGetInputZipPath()

]

//該配置項，配置了android 2個gradle task的名稱

//主工程的mergeNativeLibs合併所有依賴的 native 庫

//主工程的stripDebugSymbols從 Native 庫中移除 Debug 符號。

dynamic_task = [

    //自定義的task執行哪裡

//true為mergeNativeLibs之後，stripDebugSymbols之前

//false為stripDebugSymbols之後,package之前

isTaskRunAfterMerge : true,

    //debug狀態下,mergeNativeLibs的task名稱

debugMergeNativeLibs : "mergeDebugNativeLibs" ,

    //release狀態下,mergeNativeLibs的task名稱

releaseMergeNativeLibs : "mergeReleaseNativeLibs" ,

    //debug狀態下,stripDebugSymbols的task名稱

debugStripDebugSymbols : "stripDebugDebugSymbols" ,

    //release狀態下,stripDebugSymbols的task名稱

releaseStripDebugSymbols: "stripReleaseDebugSymbols" ,

    //debug狀態下，系統打包task名稱

debugPackage : "packageDebug" ,

    //release狀態下，系統打包task名稱

releasePackage : "packageRelease" ,

    //debug狀態下,mergeNativeLibs的輸出目錄

debugNativeOutputPath : " $ { projectDir }/app/build/intermediates/merged_native_libs/debug/out/lib" ,

    //release狀態下,mergeNativeLibs的輸出目錄

releaseNativeOutputPath : " $ { projectDir }/app/build/intermediates/merged_native_libs/release/out/lib" ,

    //debug狀態下，,stripDebugSymbols的輸出目錄

debugStripOutputPath : " $ { projectDir }/app/build/intermediates/stripped_native_libs/debug/out/lib" ,

    //release狀態下，,stripDebugSymbols的輸出目錄

releaseStripOutputPath : " $ { projectDir }/app/build/intermediates/stripped_native_libs/release/out/lib" ,

]

//該閉包可以自動將檔案上傳到伺服器，引數列表為資源id，資原始檔路徑

//我們可以再次執行上傳伺服器操作，並返回對應的url。

//當然也可以不實現上傳操作，並自己手動上傳資源。

dynamic_upload = {

id, path ->

println( "dynamic_upload id $ { id } ,path $ { path }" )

    return 'http://url'

} ```

優化效果

通過引入動態資源管理系統，並將一鍵報警sdk相關的so檔案和其他普通資源動態化後，貨拉拉使用者端的包體積減少了8M，從54M變為了46M。後繼將會繼續嘗試進行其他so檔案的動態化。

參考文獻

https://www.jianshu.com/p/260137fdf7c5

https://mp.weixin.qq.com/s/X58fK02imnNkvUMFt23OAg

貨拉拉 Android 動態資源管理系統原理與實踐

前言

行業方案

功能和方案

實現功能

幾個概念

通用資源載入

資源應用

資源打包

字型資源打包

幀動畫資源打包

so資源打包

自定義資源打包

執行產物

整體架構

lib_dynamic_res模組架構

dynamic_plugin外掛架構

通用資源載入，內建資源應用流程

通用資源載入主流程

下載校驗解壓流程

本地資源校驗流程

單個檔案校驗流程

載入恢復流程

內建資源應用流程

lib_dynamic_res模組類設計

外部介面層

資源應用層

載入流程層

介面隔離和具體實現層

類uml圖

so資源動態化方案

so資源打包問題

so資源打包解決方案

移除並收集apk中的so檔案

如何將多個so檔案壓縮打包，並生成對應的資訊？

保證第三方sdk在缺少so檔案時，不崩潰

so資源載入和應用問題

so資源載入和應用解決方案

如何判斷系統需要哪些so檔案，並正確下載安裝？

如何下載so檔案，並保證它的正確性？

如何將下載的動態so檔案，正確應用到系統中？

so資源動態化的tips

為何要使用Relinker載入So檔案

so庫依賴分析工具

so動態化流程

so資源應用流程

SoLoadUtil.loadLibrary方法流程

dynamic_plugin外掛流程

整體流程

TransformTask流程

DeleteAndCopySoTask流程

ZipResTask流程

dynamic_plugin外掛類設計

系統外掛層

任務模組層

底層實現層

類uml圖

dynamic_config.gradle配置檔案

優化效果

參考文獻
