[iOS开发]Tagged Pointer对象

语言: CN / TW / HK

自2013年苹果推出iphone5s之后,iOS的寻址空间扩大到了64位。我们可以用63位来表示一个数字(一位做符号位)。那么这个数字的范围是2^63 ,很明显我们一般不会用到这么大的数字,那么在我们定义一个数字时NSNumber *num = @100,实际上内存中浪费了很多的内存空间。当然苹果肯定也认识到了这个问题,于是就引入了Tagged pointerTagged pointer是一种特殊的“指针”,其特殊在于,其实它存储的并不是地址,而是真实的数据和一些附加的信息。

原有系统的问题

我们先看看原有的对象为什么会浪费内存。假设我们要存储一个 NSNumber 对象,其值是一个整数。正常情况下,如果这个整数只是一个 NSInteger 的普通变量,那么它所占用的内存与CPU 的位数有关,在32位 CPU 下占4个字节,在64位CPU 下是占8个字节的。而指 针类型的大小通常也与 CPU 位数相关,一个指针所占用的内存在32 位 CPU 下为4个字节,在64位 CPU 下是8个字节。 所以,一个普通的 iOS程序,如果没有 Tagged Pointer 对象,从32位机器迁移到 64位机器中,虽然逻辑没有任何变化,但这种 NSNumberNSDate一类的对象所占用的内存会翻倍。请添加图片描述 我们再来看看效率上的问题,为了存储和访问一个 NSNumber 对象,我们需要在堆上为其分配内存,另外还要维护它的引用计数,管理它的生命期。这些都给程序增加了额外的逻辑,造成运行效率上的损失。

Tagged Pointer介绍

Tagged Pointer

为了改进上面提到的内存占用和效率问题,苹果提出了 Tagged Pointer 对象。由于 NSNumberNSDate一类的变量本身的值需要占用的内存大小常常不需要8个字节,拿整数来说,4个字节所能表示的有符号整数就可以达到20 多亿(注:2^31^ = 2147483648,另外1位作为符号位),对于绝大多数情况都是可以处理的。 所以我们可以将一个对象的指针拆成两部分,一部分直接保存数据,另一部分作为特殊标记,表示这是一个特别的指针,不指向任何一个地址。所以,引入了 Tagged Pointer 对象之后,64位 CPU 下 NSNumber 的内存图变成了下面这样: 请添加图片描述 我们先看下下面这段代码:

objectivec dispatch_queue_t queue = dispatch_queue_create("queue", DISPATCH_QUEUE_CONCURRENT); for (int i = 0; i < 1000; i ++) { dispatch_async(queue, ^{ self.name = [NSString stringWithFormat:@"abcdefghijklmn"]; }); } NSLog(@"end"); 运行结果:崩溃(坏内存访问) 请添加图片描述 原因分析: 因为setter方法中,对strong修饰的属性会有一个retainrelease的操作。在并发多线程的赋值操作中,都是对_name指针进行的操作,可能在_name刚刚被release后进行赋值操作,这个时候_name指向的内存地址是已经被释放了,所以造成了坏内存访问崩溃。

objectivec - (void)setName:(NSString *)name { [name retain]; [_name relase]; _name = name; } 解决办法: 1. 将并发执行的任务改为串行执行

objectivec dispatch_queue_t queue = dispatch_queue_create("queue", DISPATCH_QUEUE_SERIAL);

  1. 将异步执行改为同步执行

objectivec dispatch_sync(queue, ^{ self.name = [NSString stringWithFormat:@"abcdefghijklmn"]; });

  1. 将属性改为atomic属性原子性
  2. 加锁

objectivec myClass *test = [[myClass alloc] init]; NSLock *lock = [[NSLock alloc] init]; dispatch_queue_t queue = dispatch_queue_create("queue", DISPATCH_QUEUE_CONCURRENT); for (int i = 0; i < 1000; i ++) { dispatch_async(queue, ^{ [lock lock]; test.name = [NSString stringWithFormat:@"abcdefghijklmn"]; [lock unlock]; }); } NSLog(@"end"); 再看以下代码执行结果是什么,不崩溃了。因为没有用到引用计数的内存管理方法,使用的是Tagged Pointer

TaggedPointer 结构

苹果为了安全对其做了编码,runtime内部实现了编码、解码方法,我们看一下: 编码: ```objectivec static inline void * _Nonnull _objc_encodeTaggedPointer(uintptr_t ptr) { uintptr_t value = (objc_debug_taggedpointer_obfuscator ^ ptr);

if OBJC_SPLIT_TAGGED_POINTERS

if ((value & _OBJC_TAG_NO_OBFUSCATION_MASK) == _OBJC_TAG_NO_OBFUSCATION_MASK)
    return (void *)ptr;
uintptr_t basicTag = (value >> _OBJC_TAG_INDEX_SHIFT) & _OBJC_TAG_INDEX_MASK;
uintptr_t permutedTag = _objc_basicTagToObfuscatedTag(basicTag);
value &= ~(_OBJC_TAG_INDEX_MASK << _OBJC_TAG_INDEX_SHIFT);
value |= permutedTag << _OBJC_TAG_INDEX_SHIFT;

endif

return (void *)value;

} ``` 里面进行了一系列的位运算。 我们可以试着打印地址:

objectivec NSNumber *number1 = [NSNumber numberWithInt:1]; NSLog(@"number1 pointer is %p", number1); 输出:

objectivec number1 pointer is 0xbb027d74df7d32ea 可见,这个地址是被编码过的。通过资料的查询,我们可以对其结构有个了解: - Tagged Pointer 标记:x86最后一位是标记位,arm64最高位是标记位。1表示是Tagged Pointer对象,0表示是普通对象。 - Tag:对象类型标记。x86为1~3位,arm64为0~2。7表示有扩展信息。 - Extended:x86为4~11位,arm64为54~62。用来扩展更多类型。 - payload:有效负载。存储真正的数据(除了标记位、tag以及extended),不过为了安全苹果做了编码。

payload 代表有效负载,源码中有这样的注释: 请添加图片描述 这里可以看出 需要经过 decoded_obj 加上一些位运算操作得到,说明是一个加密解密的过程,下面我们来看一下 decode

```objectivec static inline uintptr_t _objc_decodeTaggedPointer_noPermute(const void * _Nullable ptr) { uintptr_t value = (uintptr_t)ptr;

if OBJC_SPLIT_TAGGED_POINTERS

if ((value & _OBJC_TAG_NO_OBFUSCATION_MASK) == _OBJC_TAG_NO_OBFUSCATION_MASK)
    return value;

endif

return value ^ objc_debug_taggedpointer_obfuscator;

}

static inline uintptr_t _objc_decodeTaggedPointer(const void * _Nullable ptr) { uintptr_t value = _objc_decodeTaggedPointer_noPermute(ptr);

if OBJC_SPLIT_TAGGED_POINTERS

uintptr_t basicTag = (value >> _OBJC_TAG_INDEX_SHIFT) & _OBJC_TAG_INDEX_MASK;

value &= ~(_OBJC_TAG_INDEX_MASK << _OBJC_TAG_INDEX_SHIFT);
value |= _objc_obfuscatedTagToBasicTag(basicTag) << _OBJC_TAG_INDEX_SHIFT;

endif

return value;

} `` 它是由两个过程融合的。_objc_decodeTaggedPointer_noPermute()这个函数结束最后返回的value等于value ^ objc_debug_taggedpointer_obfuscator,而objc_debug_taggedpointer_obfuscator代表混淆,在initializeTaggedPointerObfuscator()`里可以看到它的初始化:

```objectivec if (!DisableTaggedPointerObfuscation && dyld_program_sdk_at_least(dyld_fall_2018_os_versions)) { // Pull random data into the variable, then shift away all non-payload bits. arc4random_buf(&objc_debug_taggedpointer_obfuscator, sizeof(objc_debug_taggedpointer_obfuscator)); objc_debug_taggedpointer_obfuscator &= ~_OBJC_TAG_MASK;

if OBJC_SPLIT_TAGGED_POINTERS

// The obfuscator doesn't apply to any of the extended tag mask or the no-obfuscation bit.
objc_debug_taggedpointer_obfuscator &= ~(_OBJC_TAG_EXT_MASK | _OBJC_TAG_NO_OBFUSCATION_MASK);

// Shuffle the first seven entries of the tag permutator.
int max = 7;
for (int i = max - 1; i >= 0; i--) {
    int target = arc4random_uniform(i + 1);
    swap(objc_debug_tag60_permutations[i],
         objc_debug_tag60_permutations[target]);
}

endif

} `` 是赋随机值。 接下来我们去源码里看看tag`的值和代表的类型:

```objectivec { // 60-bit payloads OBJC_TAG_NSAtom = 0, OBJC_TAG_1 = 1, OBJC_TAG_NSString = 2, OBJC_TAG_NSNumber = 3, OBJC_TAG_NSIndexPath = 4, OBJC_TAG_NSManagedObjectID = 5, OBJC_TAG_NSDate = 6,

// 60-bit reserved
OBJC_TAG_RESERVED_7        = 7,

// 52-bit payloads
OBJC_TAG_Photos_1          = 8,
OBJC_TAG_Photos_2          = 9,
OBJC_TAG_Photos_3          = 10,
OBJC_TAG_Photos_4          = 11,
OBJC_TAG_XPC_1             = 12,
OBJC_TAG_XPC_2             = 13,
OBJC_TAG_XPC_3             = 14,
OBJC_TAG_XPC_4             = 15,
OBJC_TAG_NSColor           = 16,
OBJC_TAG_UIColor           = 17,
OBJC_TAG_CGColor           = 18,
OBJC_TAG_NSIndexSet        = 19,
OBJC_TAG_NSMethodSignature = 20,
OBJC_TAG_UTTypeRecord      = 21,

// When using the split tagged pointer representation
// (OBJC_SPLIT_TAGGED_POINTERS), this is the first tag where
// the tag and payload are unobfuscated. All tags from here to
// OBJC_TAG_Last52BitPayload are unobfuscated. The shared cache
// builder is able to construct these as long as the low bit is
// not set (i.e. even-numbered tags).
OBJC_TAG_FirstUnobfuscatedSplitTag = 136, // 128 + 8, first ext tag with high bit set

OBJC_TAG_Constant_CFString = 136,

OBJC_TAG_First60BitPayload = 0,
OBJC_TAG_Last60BitPayload  = 6,
OBJC_TAG_First52BitPayload = 8,
OBJC_TAG_Last52BitPayload  = 263,

OBJC_TAG_RESERVED_264      = 264

}; ``` 接下来,我们使用系统的方法解析一下地址,按照,看一下它们代表的真实含义吧:

```objectivec int main(int argc, const char * argv[]) { @autoreleasepool {

    NSNumber *number0 = [NSNumber numberWithInt:0];
    NSNumber *number1 = [NSNumber numberWithInt:1];
    NSNumber *number2 = [NSNumber numberWithInt:2];
    NSNumber *number3 = [NSNumber numberWithInt:3];
    NSNumber *number4 = [NSNumber numberWithInt:4];
    NSNumber *number50 = [NSNumber numberWithInt:50];

pragma mark number1

    NSLog(@"number1 pointer is %p---PointerValue:==0x%lx", number1, _objc_getTaggedPointerValue((__bridge void *)(number1)));
    NSLog(@"    decode:==0x%lx tag:%hu", _objc_decodeTaggedPointer((__bridge void *)(number1)), _objc_getTaggedPointerTag((__bridge void *)(number1)));
    NSLog(@"    %@", getBinaryByHex([NSString stringWithFormat:@"%lx", _objc_decodeTaggedPointer((__bridge void *)(number1))]));

pragma mark number2

    NSLog(@"number2 pointer is %p---PointerValue:==0x%lx", number2, _objc_getTaggedPointerValue((__bridge void *)(number2)));
    NSLog(@"    decode:==0x%lx tag:%hu", _objc_decodeTaggedPointer((__bridge void *)(number2)), _objc_getTaggedPointerTag((__bridge void *)(number2)));
    NSLog(@"    %@", getBinaryByHex([NSString stringWithFormat:@"%lx", _objc_decodeTaggedPointer((__bridge void *)(number2))]));

pragma mark number3

    NSLog(@"number3 pointer is %p---PointerValue:==0x%lx", number3, _objc_getTaggedPointerValue((__bridge void *)(number3)));
    NSLog(@"    decode:==0x%lx tag:%hu", _objc_decodeTaggedPointer((__bridge void *)(number3)), _objc_getTaggedPointerTag((__bridge void *)(number3)));
    NSLog(@"    %@", getBinaryByHex([NSString stringWithFormat:@"%lx", _objc_decodeTaggedPointer((__bridge void *)(number3))]));

pragma mark number50

    NSLog(@"number50 pointer is %p---PointerValue:==0x%lx", number50, _objc_getTaggedPointerValue((__bridge void *)(number50)));
    NSLog(@"    decode:==0x%lx tag:%hu", _objc_decodeTaggedPointer((__bridge void *)(number50)), _objc_getTaggedPointerTag((__bridge void *)(number50)));
    NSLog(@"    %@", getBinaryByHex([NSString stringWithFormat:@"%lx", _objc_decodeTaggedPointer((__bridge void *)(number50))]));


    NSString *str1 = [NSString stringWithFormat:@"a"];
    NSString *str2 = [NSString stringWithFormat:@"ab"];
    NSString *str3 = [NSString stringWithFormat:@"abc"];
    NSString *str4 = [NSString stringWithFormat:@"abcf"];

pragma mark str1

    NSLog(@"str1 pointer is %p---PointerValue:==0x%lx", str1, _objc_getTaggedPointerValue((__bridge void *)(str1)));
    NSLog(@"    %@", binForObjectPointer(str1));
    NSLog(@"    decode:==0x%lx tag:%hu", _objc_decodeTaggedPointer((__bridge void *)(str1)), _objc_getTaggedPointerTag((__bridge void *)(str1)));
    NSLog(@"    %@", getBinaryByHex([NSString stringWithFormat:@"%lx", _objc_decodeTaggedPointer((__bridge void *)(str1))]));
    NSLog(@"    %@", getBinaryByHex([NSString stringWithFormat:@"%p", str1]));

pragma mark str2

    NSLog(@"str2 pointer is %p---PointerValue:==0x%lx", str2, _objc_getTaggedPointerValue((__bridge void *)(str2)));
    NSLog(@"    decode:==0x%lx tag:%hu", _objc_decodeTaggedPointer((__bridge void *)(str2)), _objc_getTaggedPointerTag((__bridge void *)(str2)));
    NSLog(@"    %@", getBinaryByHex([NSString stringWithFormat:@"%lx", _objc_decodeTaggedPointer((__bridge void *)(str2))]));
    NSLog(@"    %@", getBinaryByHex([NSString stringWithFormat:@"%p", str2]));

pragma mark str3

    NSLog(@"str3 pointer is %p---PointerValue:==0x%lx", str3, _objc_getTaggedPointerValue((__bridge void *)(str3)));
    NSLog(@"    decode:==0x%lx tag:%hu", _objc_decodeTaggedPointer((__bridge void *)(str3)), _objc_getTaggedPointerTag((__bridge void *)(str3)));
    NSLog(@"    %@", getBinaryByHex([NSString stringWithFormat:@"%lx", _objc_decodeTaggedPointer((__bridge void *)(str3))]));
    NSLog(@"    %@", getBinaryByHex([NSString stringWithFormat:@"%p", str3]));

pragma mark str4

    NSLog(@"str4 pointer is %p---PointerValue:==0x%lx", str4, _objc_getTaggedPointerValue((__bridge void *)(str4)));
    NSLog(@"    decode:==0x%lx tag:%hu", _objc_decodeTaggedPointer((__bridge void *)(str4)), _objc_getTaggedPointerTag((__bridge void *)(str4)));
    NSLog(@"    %@", getBinaryByHex([NSString stringWithFormat:@"%lx", _objc_decodeTaggedPointer((__bridge void *)(str4))]));
    NSLog(@"    %@", getBinaryByHex([NSString stringWithFormat:@"%p", str4]));

pragma mark indexPath

    NSIndexPath *indexPath = [[NSIndexPath alloc] initWithIndex:4];
    NSLog(@"indexPath pointer is %p---PointerValue:==0x%lx", indexPath, _objc_getTaggedPointerValue((__bridge void *)(indexPath)));
    NSLog(@"    decode:==0x%lx tag:%hu", _objc_decodeTaggedPointer((__bridge void *)(indexPath)), _objc_getTaggedPointerTag((__bridge void *)(indexPath)));
    NSLog(@"    %@", getBinaryByHex([NSString stringWithFormat:@"%lx", _objc_decodeTaggedPointer((__bridge void *)(indexPath))]));


}
return 0;

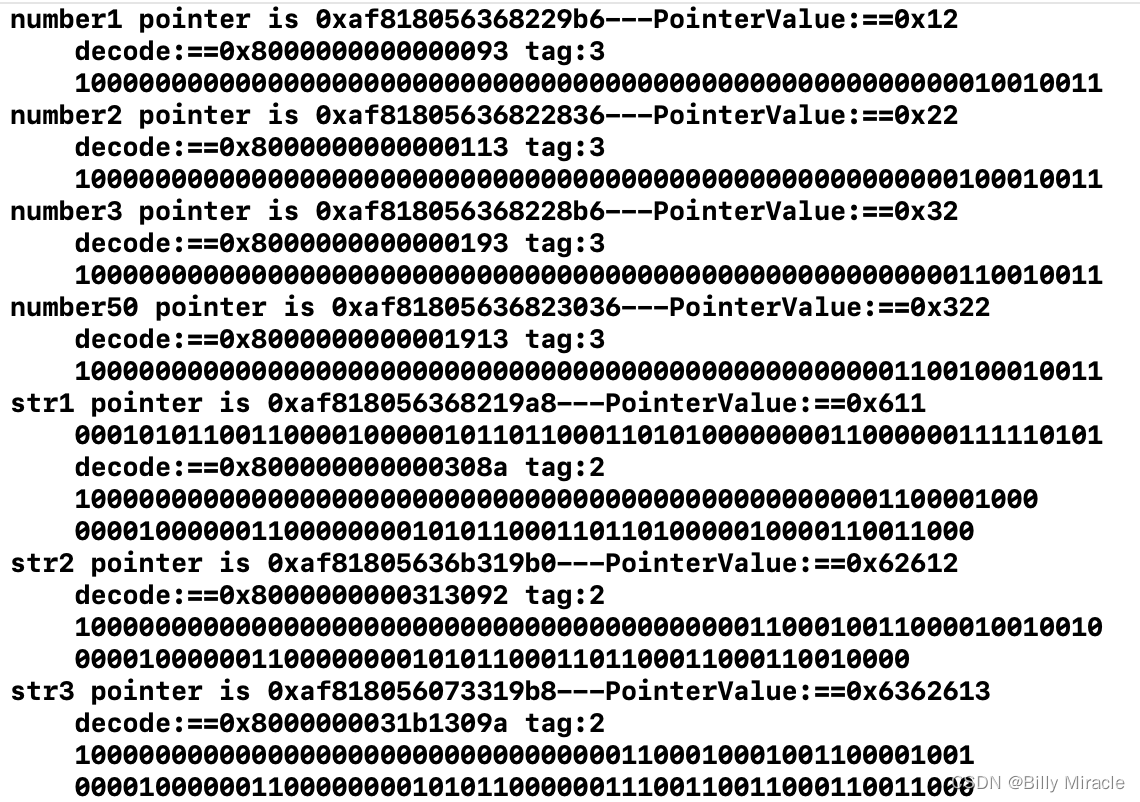

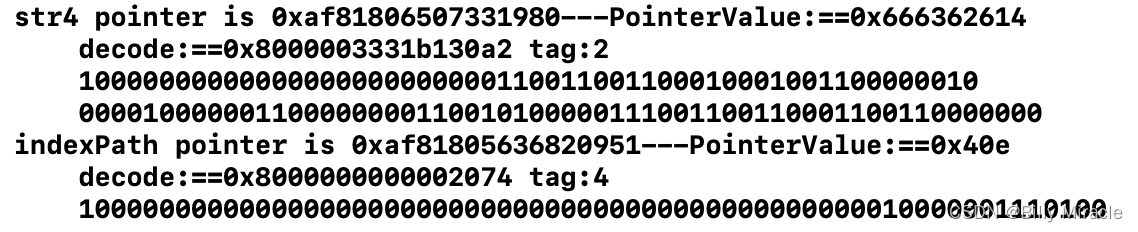

} `` 输出: ![请添加图片描述](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/114950447dab45129a156b057faaf8e3~tplv-k3u1fbpfcp-zoom-1.image) ![请添加图片描述](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/9bfb1138896f4845bc5de9a76cb1320b~tplv-k3u1fbpfcp-zoom-1.image) 可以看出,解析出来的tag就对应着它们的类型,看一下解析tag`的方法:

objectivec static inline objc_tag_index_t _objc_getTaggedPointerTag(const void * _Nullable ptr) { // ASSERT(_objc_isTaggedPointer(ptr)); uintptr_t value = _objc_decodeTaggedPointer(ptr); uintptr_t basicTag = (value >> _OBJC_TAG_INDEX_SHIFT) & _OBJC_TAG_INDEX_MASK; uintptr_t extTag = (value >> _OBJC_TAG_EXT_INDEX_SHIFT) & _OBJC_TAG_EXT_INDEX_MASK; if (basicTag == _OBJC_TAG_INDEX_MASK) { return (objc_tag_index_t)(extTag + OBJC_TAG_First52BitPayload); } else { return (objc_tag_index_t)basicTag; } } 解析出来的pointerValue就代表着他们的值:NSNumber类后一位前的十六进制代表它们的真实值;NSString最后一位代表字符串长度,后面每两位代表ASCII码值。 当8字节可以承载用于表示的数值时,系统就会以 Tagged Pointer 的方式生成指针,如果8字节承载不了时,则又用以前的方式来生成普通的指针。

特点

我们也可以看到苹果对于Tagged Pointer 特点的介绍: 1. Tagged Pointer 专门用来存储小的对象,例如 NSNumberNSDate。 2. Tagged Pointer 指针的值不再是地址了,而是真正的值。所以,实际上它不再是一个对象 了,它只是一个披着对象“皮”的普通变量而己。所以,它的内存并不存储在堆中,也 不需要 mallocfree。 3. 在内存读取上有着以前3倍的效率,创建时比以前快 106倍

因此,苹果引入 Tagged Pointer,不但减少了 64位机器下程序的内存占用,还提高了运行效率,完美地解决了小内存对象在存储和访问效率上的问题。

注意事项

isa指针

Tagged Pointer 的引入也带来了问题,即 Tagged Pointer 并不是真正的对象,而是一个伪对象,所以你如果完全把它当成对象来使用,可能会让它“露马脚”。在上一章中我们写道,所有对象都有isa 指针,而 Tagged Pointer 其实是没有的,因为它不是真正的对象。

64位下的isa指针优化

对于 64位设备,苹果除了引人 Tagged Pointer 来优化小的对象外,对于普通的对象,其isa指针也进行了优化和调整。在32 位环境下,对象的引用计数都保存在一个外部的表中,每一个对象的 Retain 操作,实际上包括如下 5个步骤:

  1. 获得全局的记录引用计数的hash 表。
  2. 为了线程安全,给该hash 表加锁。
  3. 查找到目标对象的引用计数值。
  4. 将该引用计数值加1,写回hash 表。
  5. 给该hash 表解锁。

从上面的步骤我们可以看出,为了保证线程安全,对引用计数的增减操作都要先锁定这个表,这从性能上看是非常差的。 而在 64 位环境下,isa 指针也是64 位,实际作为指针部分只用到的其中33位,剩余的 31位苹果使用了类似 Tagged Pointer 的概念,其中 19 位将保存对象的引1用计数,这样对引用计数的操作只需要修改这个指针即可。只有当引用计数超出19位,才会将引用计数保存到外部表,而这种情况是很少的,所以这样引用计数的更改效率会更高。 与前面的5个步骤对应,在64位环境下,新的 Retain 操作包括如下 5个步骤: 1. 检查 isa 指针上面的标记位,看引1用计数是否保存在 isa变量中,如果不是,则使用以前 的步骤,否则执行第2步 2. 检查当前对象是否正在释放,如果是,则不做任何事情。 3. 增加该对象的引用计数,但是并不马上写回到isa 变量中。 4. 检杳增加后的引用计数的值是否能够被 19 位表示,如果不是,则切换成以前的办法,否 则执行第5步。 5. 进行一个原子的写操作,将isa 的值写回。

虽然步骤都是 5步,但是由于没有了全局的加锁操作,所以引用计数的更改更快了。
