最近看了下關於分散式限流的部分，看到Sentinel的分散式限流，也就是叢集限流的部分，想搭個環境看看，結果發現網上關於這方面的內容基本可以說沒有，你甚至很難跑起來他的demo，就算能跑起來，估計也得自己研究半天，麻煩的要死。

我猜測很重要的原因可能就是Sentinel關於這塊做的並不完善，而且從官方的Issue中能看出來，其實官方對於這塊後續並沒有計劃去做的更好。

那麼廢話不多說，在此之前，肯定要先說下關於Sentinel叢集限流方面的原理，沒有原理一切都是空中樓閣。

叢集限流原理

原理這方面比較好解釋，就是在原本的限流規則中加了一個clusterMode引數，如果是true的話，那麼會走叢集限流的模式，反之就是單機限流。

如果是叢集限流，判斷身份是限流客戶端還是限流服務端，客戶端則和服務端建立通訊，所有的限流都通過和服務端的互動來達到效果。

對於Sentinel叢集限流，包含兩種模式，內嵌式和獨立式。

內嵌式

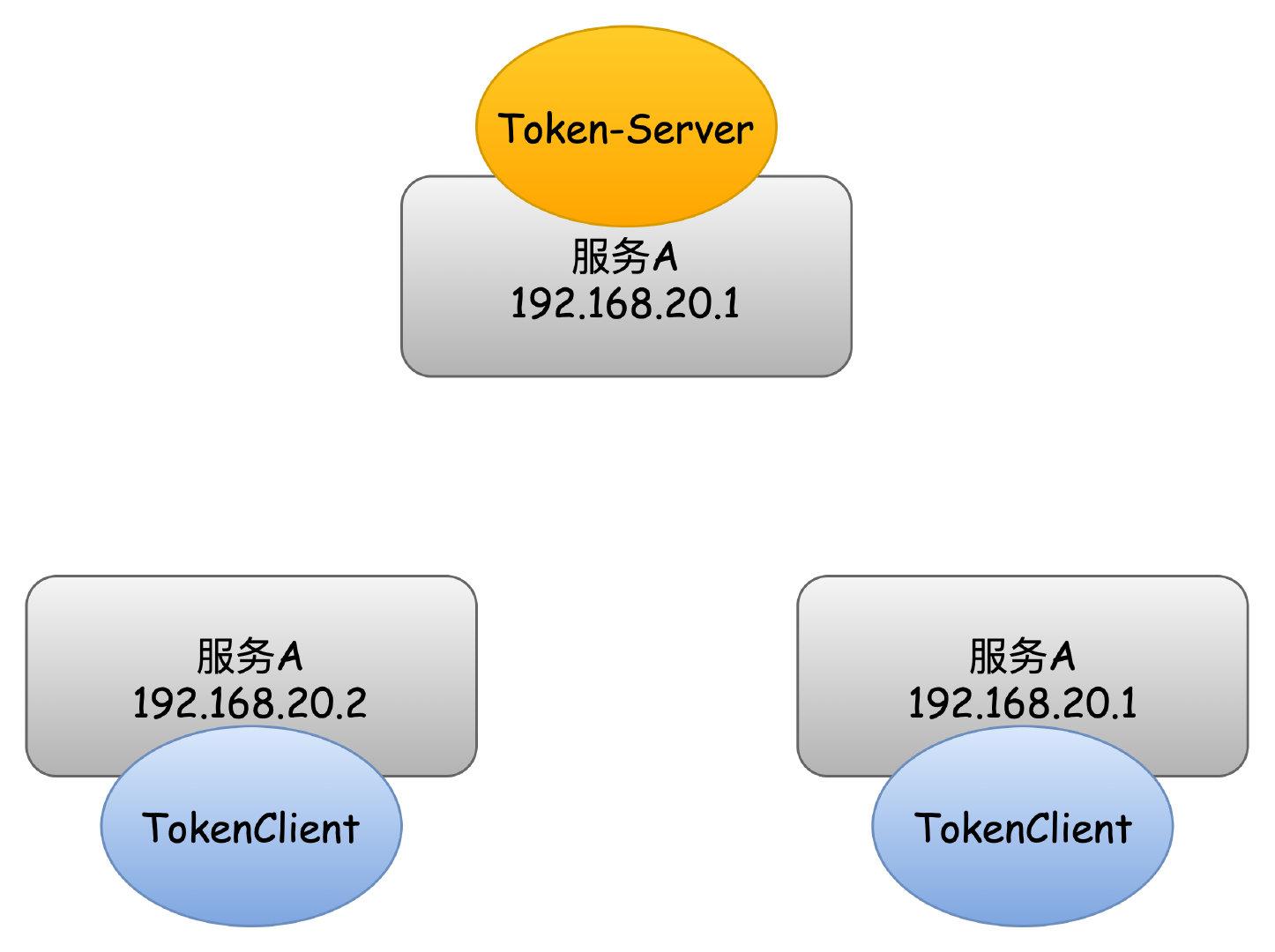

什麼是內嵌式呢，簡單來說，要限流那麼必然要有個服務端去處理多個客戶端的限流請求，對於內嵌式來說呢，就是整個微服務叢集內部選擇一臺機器節點作為限流服務端（Sentinel把這個叫做token-server），其他的微服務機器節點作為限流的客戶端（token-client），這樣的做法有缺點也有優點。

限流-嵌入式

首先說優點：這種方式部署不需要獨立部署限流服務端，節省獨立部署服務端產生的額外伺服器開支，降低部署和維護複雜度。

再說缺點，缺點的話也可以說是整個Sentinel在叢集限流這方面做的不夠好的問題。

先說第一個缺點：無自動故障轉移機制。

無論是內嵌式還是獨立式的部署方案，都無法做到自動的故障轉移。

所有的server和client都需要事先知道IP的請求下做出配置，如果server掛了，需要手動的修改配置，否則叢集限流會退化成單機限流。

比如你的交易服務有3臺機器A\B\C，其中A被手動設定為server，B\C則是作為client，當A伺服器宕機之後，需要手動修改B\C中一臺作為server，否則整個叢集的機器都將退化回單機限流的模式。

但是，如果client掛了，則是不會影響到整個叢集限流的，比如B掛了，那麼A和C將會繼續組成叢集限流。

如果B再次重啟成功，那麼又會重新加入到整個叢集限流當中來，因為會有一個自動重連的機制，預設的時間是N*2秒，逐漸遞增的一個時間。

這是想用Sentinel做叢集限流並且使用內嵌式需要考慮的問題，要自己去實現自動故障轉移的機制，當然，server節點選舉也要自己實現了。

對於這個問題，官方提供了可以修改server/client的API介面，另外一個就是可以基於動態的資料來源配置方式，這個我們後面再談。

第二個缺點：適用於單微服務叢集內部限流。

這個其實也是顯而易見的道理，都內部選舉一臺作為server去限流了，如果還跨多個微服務的話，顯然是不太合理的行為，現實中這種情況肯定也是非常少見的了，當然你非要想跨多個微服務叢集也不是不可以，只要你開心就好。

第三個缺點：server節點的機器效能會受到一定程度的影響。

這個肯定也比較好理解的，作為server去限流，那麼其他的客戶端肯定要和server去通訊才能做到叢集限流啊，對不對，所以一定程度上肯定會影響到server節點本身服務的效能，但是我覺得問題不大，就當server節點多了一個流量比較大的介面好了。

具體上會有多大的影響，我沒有實際對這塊做出實際的測試，如果真的流量非常大，需要實際測試一下這方面的問題。

我認為影響還是可控的，本身server和client基於netty通訊，通訊的內容其實也非常的小。

獨立式

說完內嵌式的這些點，然後再說獨立式，也非常好理解，就是單獨部署一臺機器作為限流服務端server，就不在本身微服務叢集內部選一臺作為server了。

限流-獨立式

很明顯，優點就是解決了上面的缺點。

  1. 不會和內嵌式一樣，影響到server節點的本身效能
  2. 可以適用於跨多個微服務之間的叢集限流

優點可以說就是解決了內嵌式的兩個缺點，那麼缺點也來了，這同樣也是Sentinel本身並沒有幫助我們去解決的問題。

缺點一：需要獨立部署，會產生額外的資源（錢）和運維複雜度

缺點二：server預設是單機，需要自己實現高可用方案

缺點二很致命啊，官方的server實現預設就是單機的，單點問題大家懂的都懂，自己實現高可用，我真的是有點服了。

這麼說Sentinel這個叢集限流就是簡單的實現了一下，真正複雜的部分他都沒管，你可以這麼理解。

run起來

那基本原理大概瞭解之後，還是要真正跑起來看看效果的，畢竟開頭我就說了，網上這方面真的是感覺啥也搜不到，下面以嵌入式叢集的方式舉例。

無論叢集限流還是單機限流的方式，官方都支援寫死配置和動態資料來源的配置方式，寫的話下面的程式碼中也都有，被我註釋掉了，至於動態資料來源的配置，會基於Apollo來實現。

理解一下動態資料來源的配置方式，基於這個我們可以實現限流規則的動態重新整理，還有重點的一點可以做到基於修改配置方式的半自動故障轉移。

動態資料來源支援推和拉兩種方式，比如檔案系統和Eureka就是拉取的方式，定時讀取檔案內容的變更，Eureka則是建立HTTP連線，定時獲取元資料的變更。

推送的方式主要是基於事件監聽機制，比如Apollo和Nacos，Redis官方則是基於Pub/Sub來實現，預設的實現方式是基於Lettuce，如果想用其他的客戶端要自己實現。

限流-叢集工作模式

首先，該引入的包還是引入。

```java com.alibaba.csp sentinel-annotation-aspectj 1.8.4

com.alibaba.csp sentinel-transport-simple-http 1.8.4

com.alibaba.csp sentinel-cluster-client-default 1.8.4 com.alibaba.csp sentinel-cluster-server-default 1.8.4 com.alibaba.csp sentinel-datasource-apollo 1.8.4 ```

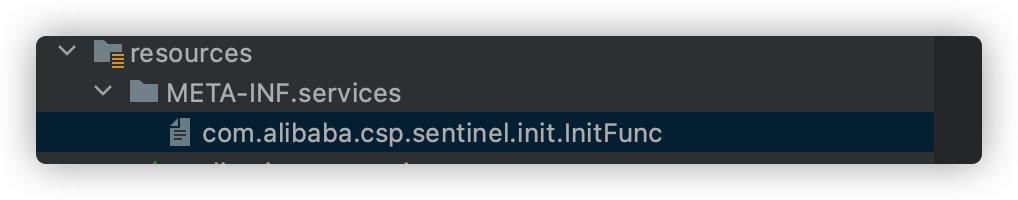

實現SPI，在resources目錄的META-INF/services下新增名為com.alibaba.csp.sentinel.init.InitFunc的檔案，內容寫上我們自己實現的類名，比如我的com.irving.demo.init.DemoClusterInitFunc。

實現InitFunc介面，重寫init方法，程式碼直接貼出來，這裡整體依賴的是Apollo的配置方式，註釋的部分是我在測試的時候寫死程式碼的配置方式，也是可以用的。

```java public class DemoClusterInitFunc implements InitFunc { private final String namespace = "application"; private final String ruleKey = "demo_sentinel"; private final String ruleServerKey = "demo_cluster"; private final String defaultRuleValue = "[]";

@Override
public void init() throws Exception {
    // 初始化 限流規則
    initDynamicRuleProperty();
    //初始化 客戶端配置
    initClientConfigProperty();
    // 初始化 服務端配置資訊
    initClientServerAssignProperty();
    registerClusterRuleSupplier();
    // token-server的傳輸規則
    initServerTransportConfigProperty();
    // 初始化 客戶端和服務端狀態
    initStateProperty();
}

/**
 * 限流規則和熱點限流規則配置
 */
private void initDynamicRuleProperty() {
    ReadableDataSource<String, List<FlowRule>> ruleSource = new ApolloDataSource<>(namespace, ruleKey,
            defaultRuleValue, source -> JSON.parseObject(source, new TypeReference<List<FlowRule>>() {
    }));
    FlowRuleManager.register2Property(ruleSource.getProperty());

    ReadableDataSource<String, List<ParamFlowRule>> paramRuleSource = new ApolloDataSource<>(namespace, ruleKey,
            defaultRuleValue, source -> JSON.parseObject(source, new TypeReference<List<ParamFlowRule>>() {
    }));
    ParamFlowRuleManager.register2Property(paramRuleSource.getProperty());
}

/**
 * 客戶端配置，註釋的部分是通過Apollo配置，只有一個配置我就省略了
 */
private void initClientConfigProperty() {

// ReadableDataSource clientConfigDs = new ApolloDataSource<>(namespace, ruleKey, // defaultRuleValue, source -> JSON.parseObject(source, new TypeReference() { // })); // ClusterClientConfigManager.registerClientConfigProperty(clientConfigDs.getProperty());

    ClusterClientConfig clientConfig = new ClusterClientConfig();
    clientConfig.setRequestTimeout(1000);
    ClusterClientConfigManager.applyNewConfig(clientConfig);
}

/**
 * client->server 傳輸配置，設定埠號，註釋的部分是寫死的配置方式
 */
private void initServerTransportConfigProperty() {
    ReadableDataSource<String, ServerTransportConfig> serverTransportDs = new ApolloDataSource<>(namespace, ruleServerKey,
            defaultRuleValue, source -> {
        List<ClusterGroupEntity> groupList = JSON.parseObject(source, new TypeReference<List<ClusterGroupEntity>>() {
        });
        ServerTransportConfig serverTransportConfig = Optional.ofNullable(groupList)
                .flatMap(this::extractServerTransportConfig)
                .orElse(null);
        return serverTransportConfig;
    });
    ClusterServerConfigManager.registerServerTransportProperty(serverTransportDs.getProperty());

// ClusterServerConfigManager.loadGlobalTransportConfig(new ServerTransportConfig().setIdleSeconds(600).setPort(transPort)); }

private void registerClusterRuleSupplier() {
    ClusterFlowRuleManager.setPropertySupplier(namespace -> {
        ReadableDataSource<String, List<FlowRule>> ds = new ApolloDataSource<>(this.namespace, ruleKey,
                defaultRuleValue, source -> JSON.parseObject(source, new TypeReference<List<FlowRule>>() {
        }));
        return ds.getProperty();
    });
    ClusterParamFlowRuleManager.setPropertySupplier(namespace -> {
        ReadableDataSource<String, List<ParamFlowRule>> ds = new ApolloDataSource<>(this.namespace, ruleKey,
                defaultRuleValue, source -> JSON.parseObject(source, new TypeReference<List<ParamFlowRule>>() {
        }));
        return ds.getProperty();
    });
}

/**
 * 服務端配置，設定server埠和IP，註釋的配置是寫死的方式，這個在服務端是不用配置的，只有客戶端需要配置用來連線服務端
 */
private void initClientServerAssignProperty() {
    ReadableDataSource<String, ClusterClientAssignConfig> clientAssignDs = new ApolloDataSource<>(namespace, ruleServerKey,
            defaultRuleValue, source -> {
        List<ClusterGroupEntity> groupList = JSON.parseObject(source, new TypeReference<List<ClusterGroupEntity>>() {
        });

        ClusterClientAssignConfig clusterClientAssignConfig = Optional.ofNullable(groupList)
                .flatMap(this::extractClientAssignment)
                .orElse(null);
        return clusterClientAssignConfig;
    });
    ClusterClientConfigManager.registerServerAssignProperty(clientAssignDs.getProperty());

// ClusterClientAssignConfig serverConfig = new ClusterClientAssignConfig(); // serverConfig.setServerHost("127.0.0.1"); // serverConfig.setServerPort(transPort); // ConfigSupplierRegistry.setNamespaceSupplier(() -> "trade-center"); // ClusterClientConfigManager.applyNewAssignConfig(serverConfig); }

private Optional<ClusterClientAssignConfig> extractClientAssignment(List<ClusterGroupEntity> groupList) {
    ClusterGroupEntity tokenServer = groupList.stream().filter(x -> x.getState().equals(ClusterStateManager.CLUSTER_SERVER)).findFirst().get();
    Integer currentMachineState = Optional.ofNullable(groupList).map(s -> groupList.stream().filter(this::machineEqual).findFirst().get().getState()).orElse(ClusterStateManager.CLUSTER_NOT_STARTED);
    if (currentMachineState.equals(ClusterStateManager.CLUSTER_CLIENT)) {
        String ip = tokenServer.getIp();
        Integer port = tokenServer.getPort();
        return Optional.of(new ClusterClientAssignConfig(ip, port));
    }
    return Optional.empty();
}

/**
 * 初始化客戶端和服務端狀態，註釋的也是寫死的配置方式
 */
private void initStateProperty() {
    ReadableDataSource<String, Integer> clusterModeDs = new ApolloDataSource<>(namespace, ruleServerKey,
            defaultRuleValue, source -> {
        List<ClusterGroupEntity> groupList = JSON.parseObject(source, new TypeReference<List<ClusterGroupEntity>>() {
        });
        Integer state = Optional.ofNullable(groupList).map(s -> groupList.stream().filter(this::machineEqual).findFirst().get().getState()).orElse(ClusterStateManager.CLUSTER_NOT_STARTED);
        return state;
    });
    ClusterStateManager.registerProperty(clusterModeDs.getProperty());

// ClusterStateManager.applyState(ClusterStateManager.CLUSTER_SERVER);

}

private Optional<ServerTransportConfig> extractServerTransportConfig(List<ClusterGroupEntity> groupList) {
    return groupList.stream()
            .filter(x -> x.getMachineId().equalsIgnoreCase(getCurrentMachineId()) && x.getState().equals(ClusterStateManager.CLUSTER_SERVER))
            .findAny()
            .map(e -> new ServerTransportConfig().setPort(e.getPort()).setIdleSeconds(600));
}

private boolean machineEqual(/*@Valid*/ ClusterGroupEntity group) {
    return getCurrentMachineId().equals(group.getMachineId());
}

private String getCurrentMachineId() {
    // 通過-Dcsp.sentinel.api.port=8719 配置， 預設8719，隨後遞增
    return HostNameUtil.getIp() + SEPARATOR + TransportConfig.getPort();
}

private static final String SEPARATOR = "@";

} ```

基礎類，定義配置的基礎資訊。

java @Data public class ClusterGroupEntity { private String machineId; private String ip; private Integer port; private Integer state; }

然後是Apollo中的限流規則的配置和server/client叢集關係的配置。

需要說明一下的就是flowId，這個是區分限流規則的全域性唯一ID，必須要有，否則叢集限流會有問題。

thresholdType代表限流模式，預設是0，代表單機均攤，比如這裡count限流QPS=20，有3臺機器，那麼叢集限流閾值就是60，如果是1代表全域性閾值，也就是count配置的值就是叢集限流的上限。

json demo_sentinel=[ { "resource": "test_res", //限流資源名 "count": 20, //叢集限流QPS "clusterMode": true, //true為叢集限流模式 "clusterConfig": { "flowId": 111, //這個必須得有，否則會有問題 "thresholdType": 1 //限流模式，預設為0單機均攤，1是全域性閾值 } } ] demo_cluster=[ { "ip": "192.168.3.20", "machineId": "[email protected]", "port": 9999, //server和client通訊介面 "state": 1 //指定為server }, { "ip": "192.168.3.20", "machineId": "[email protected]", "state": 0 }, { "ip": "192.168.3.20", "machineId": "[email protected]", "state": 0 } ]

OK，到這裡程式碼和配置都已經OK，還需要跑起來Sentinel控制檯，這個不用教，還有啟動引數。

本地可以直接跑多個客戶端，注意修改埠號：-Dserver.port=9100 -Dcsp.sentinel.api.port=8720這兩個一塊改，至於怎麼連Apollo這塊我就省略了，自己整吧，公司應該都有，不行的話用程式碼裡的寫死的方式也可以用。

java -Dserver.port=9100 -Dcsp.sentinel.api.port=8720 -Dcsp.sentinel.dashboard.server=localhost:8080 -Dcsp.sentinel.log.use.pid=true

因為有流量之後控制檯才能看到限流的情況，所以用官方給的限流測試程式碼修改一下，放到Springboot啟動類中，觸發限流規則的初始化。

```java @SpringBootApplication public class DemoApplication {

public static void main(String[] args) {
    SpringApplication.run(DemoApplication.class, args);
    new FlowQpsDemo();
}

} ```

測試限流程式碼：

```java public class FlowQpsDemo {

private static final String KEY = "test_res";

private static AtomicInteger pass = new AtomicInteger();
private static AtomicInteger block = new AtomicInteger();
private static AtomicInteger total = new AtomicInteger();

private static volatile boolean stop = false;

private static final int threadCount = 32;

private static int seconds = 60 + 40;

public FlowQpsDemo() {
    tick();
    simulateTraffic();
}

private static void simulateTraffic() {
    for (int i = 0; i < threadCount; i++) {
        Thread t = new Thread(new RunTask());
        t.setName("simulate-traffic-Task");
        t.start();
    }
}

private static void tick() {
    Thread timer = new Thread(new TimerTask());
    timer.setName("sentinel-timer-task");
    timer.start();
}

static class TimerTask implements Runnable {

    @Override
    public void run() {
        long start = System.currentTimeMillis();
        System.out.println("begin to statistic!!!");

        long oldTotal = 0;
        long oldPass = 0;
        long oldBlock = 0;
        while (!stop) {
            try {
                TimeUnit.SECONDS.sleep(1);
            } catch (InterruptedException e) {
            }
            long globalTotal = total.get();
            long oneSecondTotal = globalTotal - oldTotal;
            oldTotal = globalTotal;

            long globalPass = pass.get();
            long oneSecondPass = globalPass - oldPass;
            oldPass = globalPass;

            long globalBlock = block.get();
            long oneSecondBlock = globalBlock - oldBlock;
            oldBlock = globalBlock;

            System.out.println(seconds + " send qps is: " + oneSecondTotal);
            System.out.println(TimeUtil.currentTimeMillis() + ", total:" + oneSecondTotal
                    + ", pass:" + oneSecondPass
                    + ", block:" + oneSecondBlock);

            if (seconds-- <= 0) {

// stop = true; } }

        long cost = System.currentTimeMillis() - start;
        System.out.println("time cost: " + cost + " ms");
        System.out.println("total:" + total.get() + ", pass:" + pass.get()
                + ", block:" + block.get());
        System.exit(0);
    }
}

static class RunTask implements Runnable {
    @Override
    public void run() {
        while (!stop) {
            Entry entry = null;

            try {
                entry = SphU.entry(KEY);
                // token acquired, means pass
                pass.addAndGet(1);
            } catch (BlockException e1) {
                block.incrementAndGet();
            } catch (Exception e2) {
                // biz exception
            } finally {
                total.incrementAndGet();
                if (entry != null) {
                    entry.exit();
                }
            }

            Random random2 = new Random();
            try {
                TimeUnit.MILLISECONDS.sleep(random2.nextInt(50));
            } catch (InterruptedException e) {
                // ignore
            }
        }
    }
}

} ```

啟動之後檢視控制檯，可以看到嵌入式的叢集服務端已經啟動好。

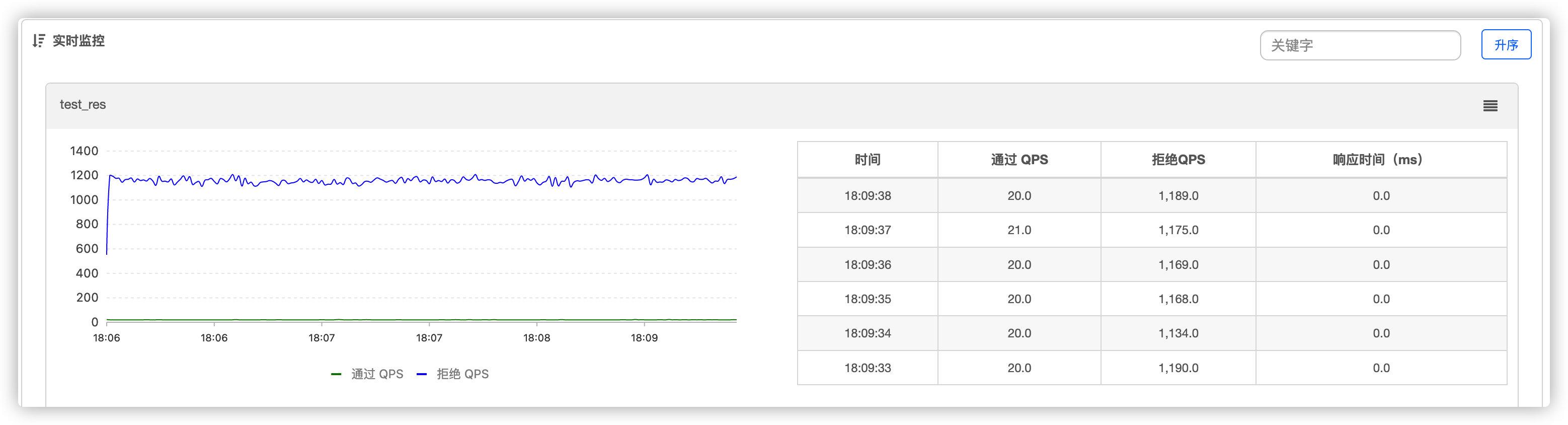

檢視限流的情況：

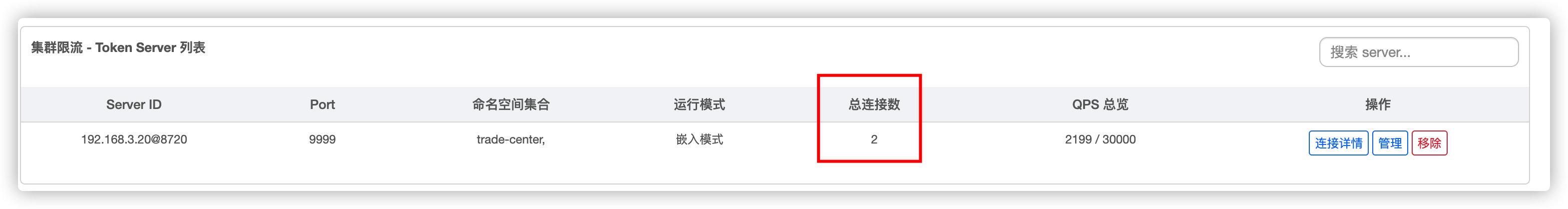

最後為了測試效果，再啟動一個客戶端，修改埠號為9200和8721，可以看到新的客戶端已經連線到了服務端，不過這裡顯示的總QPS 30000和我們配置的不符，這個不用管他。

好了，這個就是叢集限流原理和使用配置方式，當然了，你可以啟動多臺服務，然後手動修改Apollo中的state引數修改服務端，驗證修改配置的方式是否能實現故障轉移機制，另外就是關閉client或者server驗證是否回退到單機限流的情況，這裡就不一一測試了，因為我已經測試過了呀。

對於獨立式的部署方式基本也是一樣的，只是單獨啟動一個服務端的服務，需要手動配置server，而嵌入式的則不需要，loadServerNamespaceSet配置為自己的服務名稱即可。

```java ClusterTokenServer tokenServer = new SentinelDefaultTokenServer();

ClusterServerConfigManager.loadGlobalTransportConfig(new ServerTransportConfig() .setIdleSeconds(600) .setPort(11111)); ClusterServerConfigManager.loadServerNamespaceSet(Collections.singleton(DemoConstants.APP_NAME));

tokenServer.start(); ```

OK，這就是本期的所有內容，我是艾小仙，我們過兩個月再見。

不要問我為啥突然復活了，只是在家隔離玩遊戲玩的有點無聊了。

「」
