摘要

MMDetection是商湯和港中文大學針對目標檢測任務推出的一個開源專案，它基於Pytorch實現了大量的目標檢測演算法，把資料集構建、模型搭建、訓練策略等過程都封裝成了一個個模組，通過模組呼叫的方式，我們能夠以很少的程式碼量實現一個新演算法，大大提高了程式碼複用率。

GitHub連結：https://github.com/open-mmlab/mmdetection。

Gitee連結：https://gitee.com/open-mmlab/mmdetection。

主分支程式碼目前支援 PyTorch 1.5 以上的版本。主要特性：

• 模組化設計

MMDetection 將檢測框架解耦成不同的模組元件，通過組合不同的模組元件，使用者可以便捷地構建自定義的檢測模型

• 豐富的即插即用的演算法和模型

MMDetection 支援了眾多主流的和最新的檢測演算法，例如 Faster R-CNN，Mask R-CNN，RetinaNet 等。

• 速度快

基本的框和 mask 操作都實現了 GPU 版本，訓練速度比其他程式碼庫更快或者相當，包括 Detectron2, maskrcnn-benchmark 和 SimpleDet。

• 效能高

MMDetection 這個演算法庫源自於 COCO 2018 目標檢測競賽的冠軍團隊 MMDet 團隊開發的程式碼，之後持續進行了改進和提升。

配置檔案引數詳解

faster_rcnn_r50_fpn_1x_coco.py檔案為例，這個檔案包含四個檔案，分別是：faster_rcnn_r50_fpn.py、coco_detection.py、schedule_1x.py、default_runtime.py。

configs/_base_/schedules/schedule_1x.py

```python optimizer = dict(type='SGD', lr=0.02, momentum=0.9, weight_decay=0.0001)# 設定優化器型別 optimizer_config = dict(grad_clip=None) # 梯度裁剪配置

optimizer_config = dict(

delete=True, grad_clip=dict(max_norm=35, norm_type=2))

lr 引數

lr_config = dict( policy='step', # lr decay的方式，其餘的還有consine cyclic warmup='linear', # 初始的學習率增加的策略為線性增加 warmup_iters=500, # warmup迭代500次 warmup_ratio=0.001, # warmup的初始學習比率。 step=[8, 11]) # 在8-11個epoch後開始進行lr decay runner = dict(type='EpochBasedRunner', max_epochs=12) # runner配置，預設epoch為12 ```

faster_rcnn_r50_fpn.py

```python

model settings

model = dict( type='FasterRCNN',#model型別 backbone=dict( type='ResNet',#backone型別 depth=50,#網路層數 num_stages=4,# resnet的stage數量 out_indices=(0, 1, 2, 3), # 輸出的stage的序號 frozen_stages=1,# 凍結的stage數量，即該stage不更新引數，-1表示所有的stage都更新引數 norm_cfg=dict(type='BN', requires_grad=True),#表示所採用的歸一化運算元，一般是 BN 或者 GN。requires_grad 表示該運算元是否需要梯度，也就是是否進行引數更新 norm_eval=True,#控制整個骨架網路的歸一化運算元是否需要變成 eval 模式 style='pytorch',# 網路風格：如果設定pytorch，則stride為2的層是conv3x3的卷積層；如果設定caffe，則stride為2的層是第一個conv1x1的卷積層 init_cfg=dict(type='Pretrained', checkpoint='torchvision://resnet50')),# 表明backbone使用預訓練引數，標註其位置 neck=dict( type='FPN',# FPN特徵融合neck in_channels=[256, 512, 1024, 2048],# FPN接受的channels，和backnone resnet的stage2-5的輸出channels對應 out_channels=256,# feature pyramid每一層的輸出channel數 num_outs=5),# 輸出的feature pyramid特徵層數 rpn_head=dict( type='RPNHead',# RPN網路型別 in_channels=256,# RPN網路的輸入通道數 feat_channels=256,# 特徵層的通道數 anchor_generator=dict( type='AnchorGenerator', scales=[8],# 生成的anchor的baselen，baselen = sqrt(w*h)，w和h為anchor的寬和高 ratios=[0.5, 1.0, 2.0],# anchor的寬高比 strides=[4, 8, 16, 32, 64]),# 在每個特徵層上的anchor的步長（對應於原圖） bbox_coder=dict( type='DeltaXYWHBBoxCoder', target_means=[.0, .0, .0, .0],# 均值 target_stds=[1.0, 1.0, 1.0, 1.0]),# 均值 loss_cls=dict( type='CrossEntropyLoss', use_sigmoid=True, loss_weight=1.0), loss_bbox=dict(type='L1Loss', loss_weight=1.0)), roi_head=dict( type='StandardRoIHead', bbox_roi_extractor=dict( type='SingleRoIExtractor', roi_layer=dict(type='RoIAlign', output_size=7, sampling_ratio=0), out_channels=256, featmap_strides=[4, 8, 16, 32]), bbox_head=dict( type='Shared2FCBBoxHead',# 對應head類 in_channels=256,# head接受的是feature pyramid的輸出，in_channels表示進入head時的通道數是256 fc_out_channels=1024, roi_feat_size=7, num_classes=80,# 使用coco資料集，所以是80類 bbox_coder=dict( type='DeltaXYWHBBoxCoder', target_means=[0., 0., 0., 0.], target_stds=[0.1, 0.1, 0.2, 0.2]), reg_class_agnostic=False, loss_cls=dict( type='CrossEntropyLoss', use_sigmoid=False, loss_weight=1.0), loss_bbox=dict(type='L1Loss', loss_weight=1.0))), # model training and testing settings train_cfg=dict( rpn=dict( assigner=dict( type='MaxIoUAssigner',# RPN網路的正負樣本劃分 pos_iou_thr=0.7,# RPN網路的正負樣本劃分 neg_iou_thr=0.3,# 負樣本的iou閾值 min_pos_iou=0.3,# 正樣本的iou最小值。如果assign給ground truth的anchors中最大的IOU低於0.3，則忽略所有的anchors，否則保留最大IOU的anchor match_low_quality=True, ignore_iof_thr=-1),# 忽略bbox的閾值，當ground truth中包含需要忽略的bbox時使用，-1表示不忽略 sampler=dict( type='RandomSampler',# 正負樣本提取器型別 num=256,# 需提取的正負樣本數量 pos_fraction=0.5,# 正樣本比例 neg_pos_ub=-1,# 最大負樣本比例，大於該比例的負樣本忽略，-1表示不忽略 add_gt_as_proposals=False),# 把ground truth加入proposal作為正樣本 allowed_border=-1,# 允許在bbox周圍外擴一定的畫素 pos_weight=-1,# 正樣本權重，-1表示不改變原始的權重 debug=False),# debug模式 rpn_proposal=dict( nms_pre=2000, max_per_img=1000, nms=dict(type='nms', iou_threshold=0.7),# nms閾值 min_bbox_size=0), rcnn=dict( assigner=dict( type='MaxIoUAssigner',# RCNN網路正負樣本劃分 pos_iou_thr=0.5,# 正樣本的iou閾值 neg_iou_thr=0.5,# 負樣本的iou閾值 min_pos_iou=0.5,# 正樣本的iou最小值。如果assign給ground truth的anchors中最大的IOU低於0.3，則忽略所有的anchors，否則保留最大IOU的anchor match_low_quality=False, ignore_iof_thr=-1),# 忽略bbox的閾值，當ground truth中包含需要忽略的bbox時使用，-1表示不忽略 sampler=dict( type='RandomSampler',# 正負樣本提取器型別 num=512,# 需提取的正負樣本數量 pos_fraction=0.25,# 正樣本比例 neg_pos_ub=-1,# 最大負樣本比例，大於該比例的負樣本忽略，-1表示不忽略 add_gt_as_proposals=True),# 把ground truth加入proposal作為正樣本 pos_weight=-1,# 正樣本權重，-1表示不改變原始的權重 debug=False)), test_cfg=dict( rpn=dict( nms_pre=1000,# 在nms之前保留的的得分最高的proposal數量 max_per_img=1000, nms=dict(type='nms', iou_threshold=0.7), min_bbox_size=0), # 最小bbox尺寸 rcnn=dict( score_thr=0.05, nms=dict(type='nms', iou_threshold=0.5),# nms閾值 max_per_img=100) # soft-nms is also supported for rcnn testing # e.g., nms=dict(type='soft_nms', iou_threshold=0.5, min_score=0.05) )) ```

環境準備

CUDA：11.3

新建虛擬環境openmm

python conda create --name openmm python=3.7

然後，啟用環境。

Win10執行命令：

python activate openmm

UBuntu執行命令：

python source activate openmm

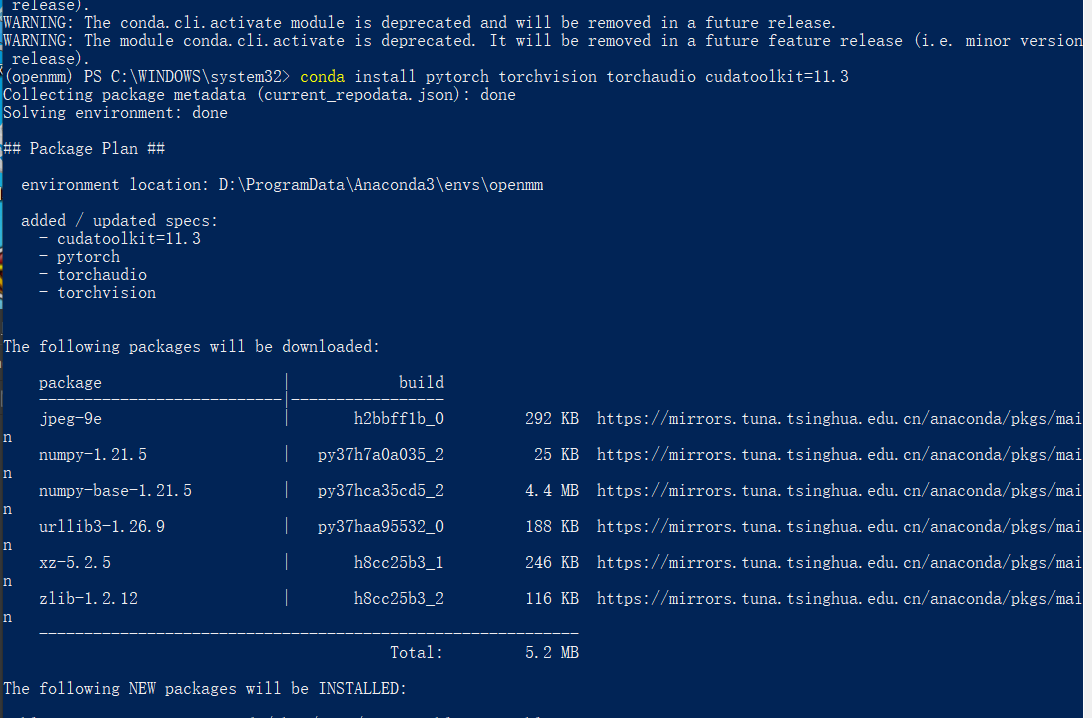

進入虛擬環境後，安裝pytorch，輸入命令：

python conda install pytorch torchvision torchaudio cudatoolkit=11.3

安裝mmcv，執行命令：

python pip install mmcv-full

安裝mmcv-full，等待的時間較長。如果不報錯誤，耐心等待即可。

安裝完成後，下載mmdetection， 地址連結：https://gitee.com/open-mmlab/mmdetection。

下載完成後，解壓，然後pycharm開啟。

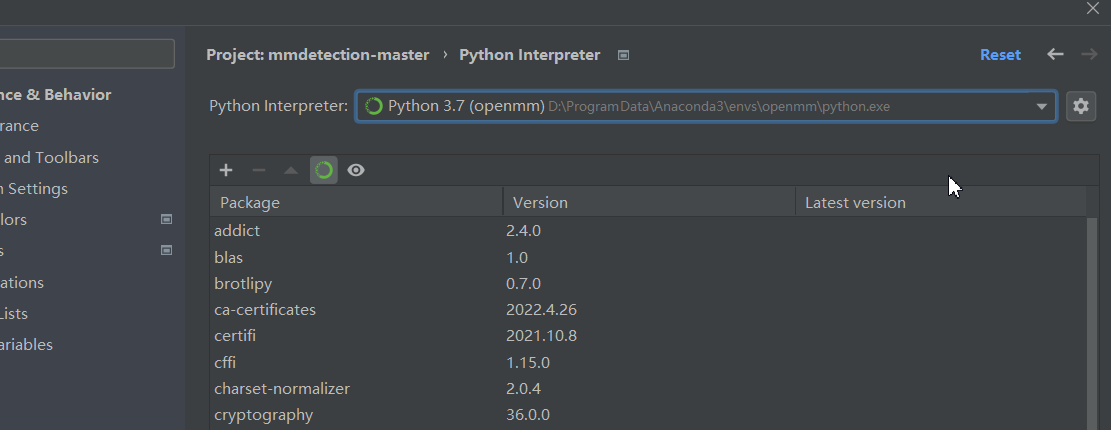

新增剛才新建的虛擬環境。

在Terminal中啟用openmm虛擬環境，防止虛擬環境沒有切換過來。

然後，安裝mmdet，在Terminal中執行命令：

python python setup.py install

在安裝mmdet的過程中，會自動下載所需要的安裝包。如果存在不能下載的情況，需要單獨安裝。直到出現下圖即可。

驗證環境

在工程的根目錄新建checkpoints資料夾，下載預訓練權重檔案，連結：

http://download.openmmlab.com/mmdetection/v2.0/faster_rcnn/faster_rcnn_r50_fpn_1x_coco/faster_rcnn_r50_fpn_1x_coco_20200130-047c8118.pth

下載完成後，將其放入到checkpoints資料夾

新建demo.py檔案，插入程式碼：

```python from mmdet.apis import init_detector, inference_detector

config_file = 'configs/faster_rcnn/faster_rcnn_r50_fpn_1x_coco.py'

從 model zoo 下載 checkpoint 並放在 checkpoints/ 檔案下

網址為: http://download.openmmlab.com/mmdetection/v2.0/faster_rcnn/faster_rcnn_r50_fpn_1x_coco/faster_rcnn_r50_fpn_1x_coco_20200130-047c8118.pth

checkpoint_file = 'checkpoints/faster_rcnn_r50_fpn_1x_coco_20200130-047c8118.pth' device = 'cuda:0' img='demo/demo.jpg'

初始化檢測器

model = init_detector(config_file, checkpoint_file, device=device)

推理演示影象

result=inference_detector(model, img) model.show_result(img, result, out_file='result.jpg') ```

執行程式碼：

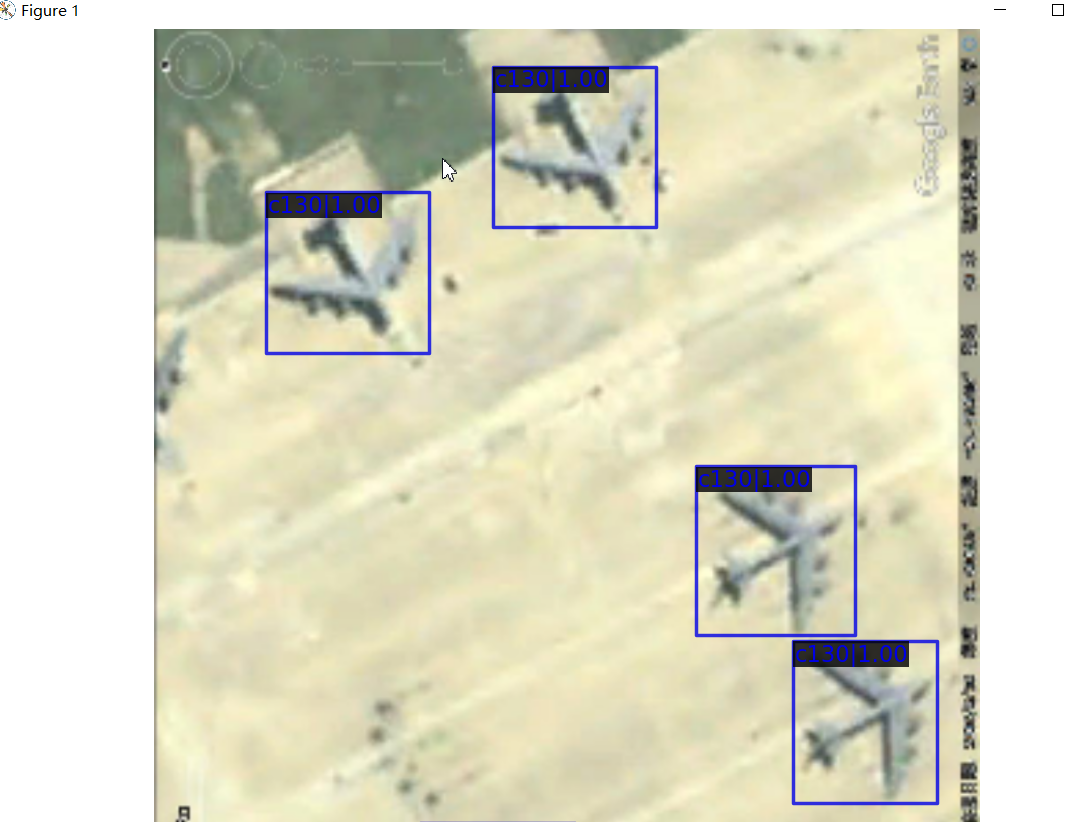

看到這張圖說明環境沒有問題。

接下來，使用這個環境訓練自定義資料集。

訓練

製作資料集

Labelme標註的資料集地址連結：

https://download.csdn.net/download/hhhhhhhhhhwwwwwwwwww/63242994?spm=1001.2014.3001.5503

有32個類別，分別是：‘c17’, ‘c5’, ‘helicopter’, ‘c130’, ‘f16’, ‘b2’, ‘other’, ‘b52’, ‘kc10’, ‘command’, ‘f15’, ‘kc135’, ‘a10’, ‘b1’, ‘aew’, ‘f22’, ‘p3’, ‘p8’, ‘f35’, ‘f18’, ‘v22’, ‘f4’, ‘globalhawk’, ‘u2’, ‘su-27’, ‘il-38’, ‘tu-134’, ‘su-33’, ‘an-70’, ‘su-24’, ‘tu-22’, ‘il-76’。

先將其轉為COCO資料集，轉換程式碼如下：

```python

-- coding:utf-8 --

!/usr/bin/env python

import json import os import shutil

from labelme import utils import numpy as np import glob import PIL.Image labels={'c17':0,'c5':1,'helicopter':2,'c130':3,'f16':4, 'b2':5,'other':6,'b52':7,'kc10':8,'command':9,'f15':10, 'kc135':11,'a10':12,'b1':13,'aew':14,'f22':15,'p3':16,'p8':17, 'f35':18,'f18':19,'v22':20,'f4':21,'globalhawk':22,'u2':23,'su-27':24, 'il-38':25,'tu-134':26,'su-33':27,'an-70':28,'su-24':29,'tu-22':30,'il-76':31} class MyEncoder(json.JSONEncoder): def default(self, obj): if isinstance(obj, np.integer): return int(obj) elif isinstance(obj, np.floating): return float(obj) elif isinstance(obj, np.ndarray): return obj.tolist() else: return super(MyEncoder, self).default(obj)

class labelme2coco(object): def init(self, labelme_json=[], save_json_path='./tran.json'): ''' :param labelme_json: 所有labelme的json檔案路徑組成的列表 :param save_json_path: json儲存位置 ''' self.labelme_json = labelme_json self.save_json_path = save_json_path self.images = [] self.categories = [] self.annotations = [] # self.data_coco = {} self.label = [] self.annID = 1 self.height = 0 self.width = 0

    self.save_json()

def data_transfer(self):

    for num, json_file in enumerate(self.labelme_json):
        imagePath=json_file.split('.')[0]+'.jpg'
        imageName=imagePath.split('\\')[-1]
        # print(imageName)
        with open(json_file, 'r') as fp:
            data = json.load(fp)  # 載入json檔案
            self.images.append(self.image(data, num,imageName))
            for shapes in data['shapes']:
                label = shapes['label'].lower()
                if label not in self.label:
                    self.categories.append(self.categorie(label))
                    self.label.append(label)
                points = shapes['points']  # 這裡的point是用rectangle標註得到的，只有兩個點，需要轉成四個點
                # points.append([points[0][0],points[1][1]])
                # points.append([points[1][0],points[0][1]])
                self.annotations.append(self.annotation(points, label, num))
                self.annID += 1

def image(self, data, num,imagePath):
    image = {}
    img = utils.img_b64_to_arr(data['imageData'])  # 解析原圖片資料
    # img=io.imread(data['imagePath']) # 通過圖片路徑開啟圖片
    # img = cv2.imread(data['imagePath'], 0)
    height, width = img.shape[:2]
    img = None
    image['height'] = height
    image['width'] = width
    image['id'] = num + 1
    # image['file_name'] = data['imagePath'].split('/')[-1]
    image['file_name'] = imagePath
    self.height = height
    self.width = width

    return image

def categorie(self, label):
    categorie = {}
    categorie['supercategory'] = 'Cancer'
    categorie['id'] = labels[label]  # 0 預設為背景
    categorie['name'] = label
    return categorie

def annotation(self, points, label, num):
    annotation = {}
    annotation['segmentation'] = [list(np.asarray(points).flatten())]
    annotation['iscrowd'] = 0
    annotation['image_id'] = num + 1
    # annotation['bbox'] = str(self.getbbox(points)) # 使用list儲存json檔案時報錯（不知道為什麼）
    # list(map(int,a[1:-1].split(','))) a=annotation['bbox'] 使用該方式轉成list
    annotation['bbox'] = list(map(float, self.getbbox(points)))
    annotation['area'] = annotation['bbox'][2] * annotation['bbox'][3]
    # annotation['category_id'] = self.getcatid(label)
    annotation['category_id'] = self.getcatid(label)  # 注意，原始碼預設為1
    # print(label,annotation['category_id'])
    annotation['id'] = self.annID
    return annotation

def getcatid(self, label):
    for categorie in self.categories:
        if label == categorie['name']:
            return categorie['id']
    return 1

def getbbox(self, points):
    # img = np.zeros([self.height,self.width],np.uint8)
    # cv2.polylines(img, [np.asarray(points)], True, 1, lineType=cv2.LINE_AA)  # 畫邊界線
    # cv2.fillPoly(img, [np.asarray(points)], 1)  # 畫多邊形 內部畫素值為1
    polygons = points

    mask = self.polygons_to_mask([self.height, self.width], polygons)
    return self.mask2box(mask)

def mask2box(self, mask):
    '''從mask反算出其邊框
    mask：[h,w]  0、1組成的圖片
    1對應物件，只需計算1對應的行列號（左上角行列號，右下角行列號，就可以算出其邊框）
    '''
    # np.where(mask==1)
    index = np.argwhere(mask == 1)
    rows = index[:, 0]
    clos = index[:, 1]
    # 解析左上角行列號
    left_top_r = np.min(rows)+1  # y
    left_top_c = np.min(clos)+1  # x

    # 解析右下角行列號
    right_bottom_r = np.max(rows)
    right_bottom_c = np.max(clos)

    # return [(left_top_r,left_top_c),(right_bottom_r,right_bottom_c)]
    # return [(left_top_c, left_top_r), (right_bottom_c, right_bottom_r)]
    # return [left_top_c, left_top_r, right_bottom_c, right_bottom_r]  # [x1,y1,x2,y2]
    return [left_top_c, left_top_r, right_bottom_c - left_top_c,
            right_bottom_r - left_top_r]  # [x1,y1,w,h] 對應COCO的bbox格式

def polygons_to_mask(self, img_shape, polygons):
    mask = np.zeros(img_shape, dtype=np.uint8)
    mask = PIL.Image.fromarray(mask)
    xy = list(map(tuple, polygons))
    PIL.ImageDraw.Draw(mask).polygon(xy=xy, outline=1, fill=1)
    mask = np.array(mask, dtype=bool)
    return mask

def data2coco(self):
    data_coco = {}
    data_coco['images'] = self.images
    data_coco['categories'] = self.categories
    data_coco['annotations'] = self.annotations
    return data_coco

def save_json(self):
    self.data_transfer()
    self.data_coco = self.data2coco()
    # 儲存json檔案
    json.dump(self.data_coco, open(self.save_json_path, 'w'), indent=4, cls=MyEncoder)  # indent=4 更加美觀顯示

def copy_image(dirs,files,image_type): for txt in files: image_path=txt.split('.')[0]+"."+image_type image_name=image_path.replace('\','/').split('/')[-1] new_path=os.path.join(dirs,image_name) shutil.copyfile(image_path, new_path)

labelme_json = glob.glob('USA-Labelme/*.json') from sklearn.model_selection import train_test_split trainval_files, test_files = train_test_split(labelme_json, test_size=0.2, random_state=55) print(trainval_files) os.makedirs('train2017',exist_ok=True) os.makedirs('val2017',exist_ok=True) copy_image('train2017',trainval_files,'jpg') copy_image('val2017',test_files,'jpg') labelme2coco(trainval_files, 'instances_train2017.json') labelme2coco(test_files, 'instances_val2017.json') ```

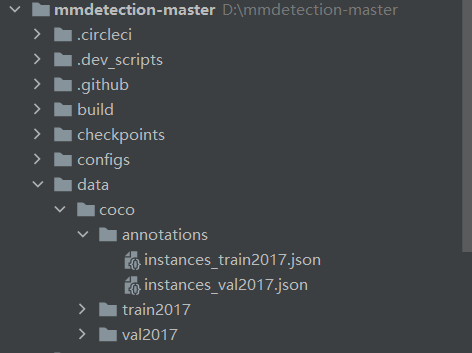

在mmdetection-master的根目錄下面，新建data資料夾，然後再data資料夾下面新建coco資料夾，在coco資料夾下面新建annotations資料夾，將訓練集和驗證集的json放進去。將train2017資料夾和val2017資料夾放到coco資料夾下面，目錄如下：

python mmdetection ├── data │ ├── coco │ │ ├── annotations │ │ ├── train2017 │ │ └── val2017

如下圖：

到這裡資料集製作完成了。

修改配置檔案

configs/演算法/配置檔案。開啟配置檔案修改num_classes的個數，COCO預設是80，我們按照實際的類別修改即可。

例：configs/yolo/yolov3_d53_mstrain-608_273e_coco.py

但是，有的模型在的類別找不到，那麼我們如何找到呢？比如

configs/ssd/ssd300_coco.py,這個配置檔案裡面就沒有num_classes這個欄位，我們尋找最上面的_base_欄位。

也有ssd300.py這個檔案，將其開啟。

找到了num_classes這個欄位，將其修改為資料集的類別個數。我們本次使用的資料集的類別是32，所以將其修改為32。

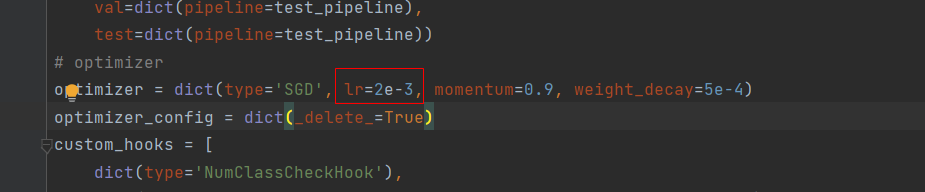

修改該學習率，路徑“configs/ssd/ssd300_coco.py”。如下圖：

將2e-3改為2e-4，否則會出現loss為NAN的問題。

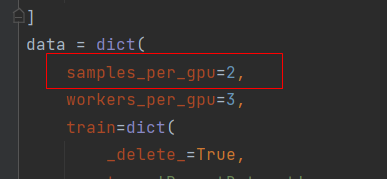

修改該BatchSize，路徑“configs/ssd/ssd300_coco.py”。如下圖：

這是針對每張顯示卡設定Batchsize。調整到合適的大小就可以訓練了。

修改epoch，在configs/ssd/ssd300_coco.py中新增

python runner = dict(type='EpochBasedRunner', max_epochs=500)

修改資料集的類別

mmdet/core/evaluation/classnames.py找到def coco_classes():將COCO類別替換為自己資料的類別。本例是：

python def coco_classes(): return [ 'c17', 'c5', 'helicopter', 'c130', 'f16', 'b2', 'other', 'b52', 'kc10', 'command', 'f15', 'kc135', 'a10', 'b1', 'aew', 'f22', 'p3', 'p8', 'f35', 'f18', 'v22', 'f4', 'globalhawk', 'u2', 'su-27', 'il-38', 'tu-134', 'su-33', 'an-70', 'su-24', 'tu-22', 'il-76']

mmdet/datasets/coco.py找到class CoCoDataset(CustomDataset):將COCO的類別替換為自己資料集的類別。本例如下：

```python class CocoDataset(CustomDataset): CLASSES = ('c17', 'c5', 'helicopter', 'c130', 'f16', 'b2', 'other', 'b52', 'kc10', 'command', 'f15', 'kc135', 'a10', 'b1', 'aew', 'f22', 'p3', 'p8', 'f35', 'f18', 'v22', 'f4', 'globalhawk', 'u2', 'su-27', 'il-38', 'tu-134', 'su-33', 'an-70', 'su-24', 'tu-22', 'il-76')

PALETTE = [(220, 20, 60), (119, 11, 32), (0, 0, 142), (0, 0, 230),
           (106, 0, 228), (0, 60, 100), (0, 80, 100), (0, 0, 70),
           (0, 0, 192), (250, 170, 30), (100, 170, 30), (220, 220, 0),
           (175, 116, 175), (250, 0, 30), (165, 42, 42), (255, 77, 255),
           (0, 226, 252), (182, 182, 255), (0, 82, 0), (120, 166, 157),
           (110, 76, 0), (174, 57, 255), (199, 100, 0), (72, 0, 118),
           (255, 179, 240), (0, 125, 92), (209, 0, 151), (188, 208, 182),
           (0, 220, 176), (255, 99, 164), (92, 0, 73), (133, 129, 255)]

```

開始訓練

由於修改了引數，在訓練之前還要重新編譯一次。否則之前修改的引數不會生效。再次執行命令：

python python setup.py install

然後就可以開始訓練了。執行命令：

python python tools/train.py configs/ssd/ssd300_coco.py

對train.py重要引數的解析：

• --work-dir：指定訓練儲存模型和日誌的路徑
• --resume-from：從預訓練模型chenkpoint中恢復訓練
• --no-validate：訓練期間不評估checkpoint
• --gpus：指定訓練使用GPU的數量（僅適用非分散式訓練）
• --gpu-ids： 指定使用哪一塊GPU（僅適用非分散式訓練）
• --seed：隨機種子
• --deterministic：是否為CUDNN後端設定確定性選項
• --options： arguments in dict
• --launcher： {none,pytorch,slurm,mpi} job launcher
• --local_rank： LOCAL_RANK
• --autoscale-lr： automatically scale lr with the number of

測試

測試執行程式碼：

``` python tools/test.py configs/ssd/ssd300_coco.py work_dirs/ssd300_coco/epoch_348.pth --out ./test_result/mask_rcnn_r50_fpn_1x/latest.pkl --eval bbox segm --s how

```

然後我們就可以看到測試結果：

完整程式碼和資料集：

https://download.csdn.net/download/hhhhhhhhhhwwwwwwwwww/85331635
